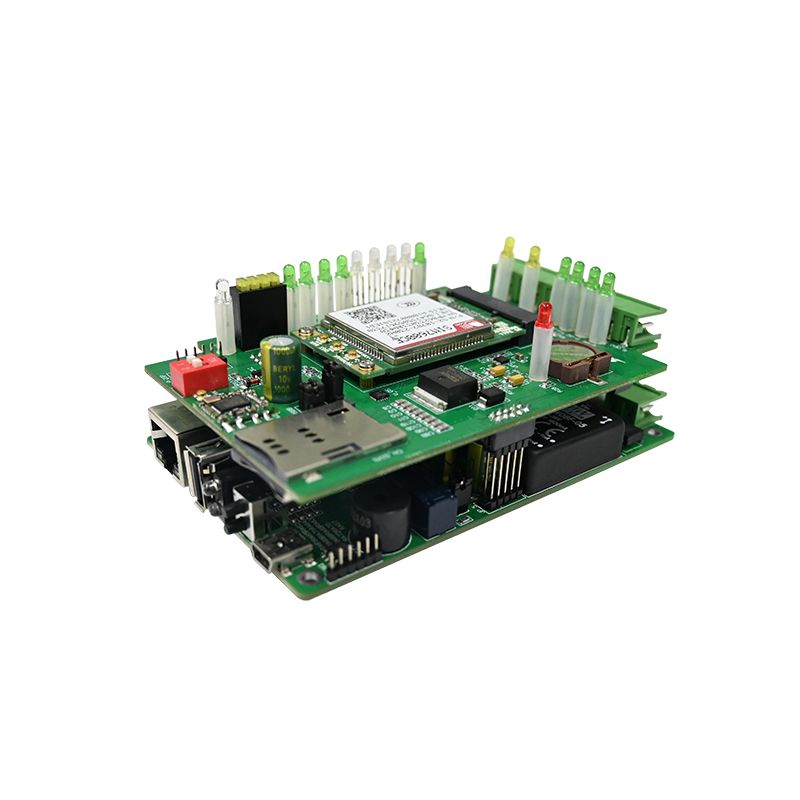

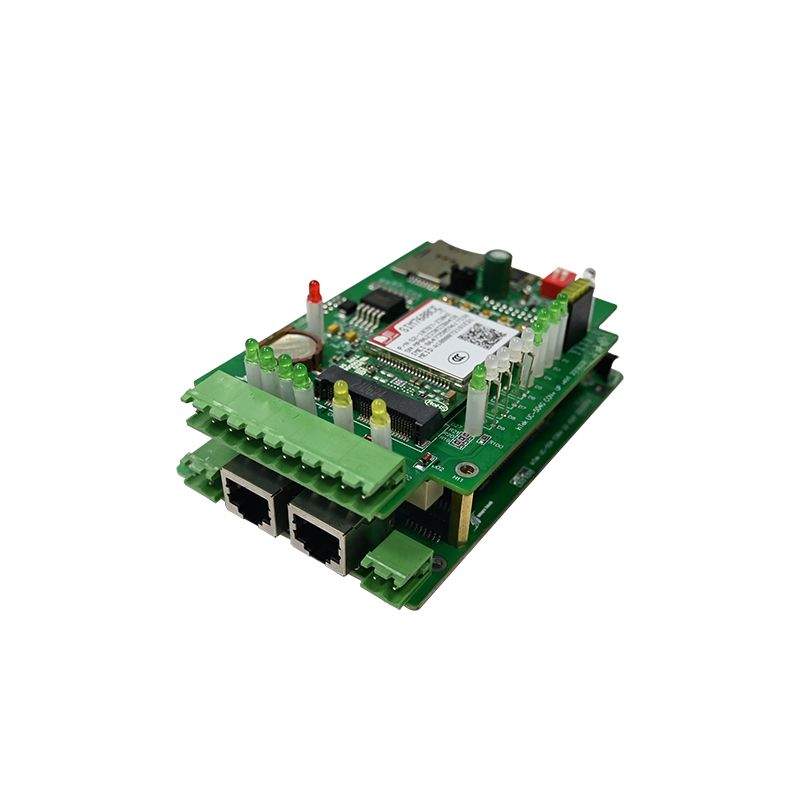

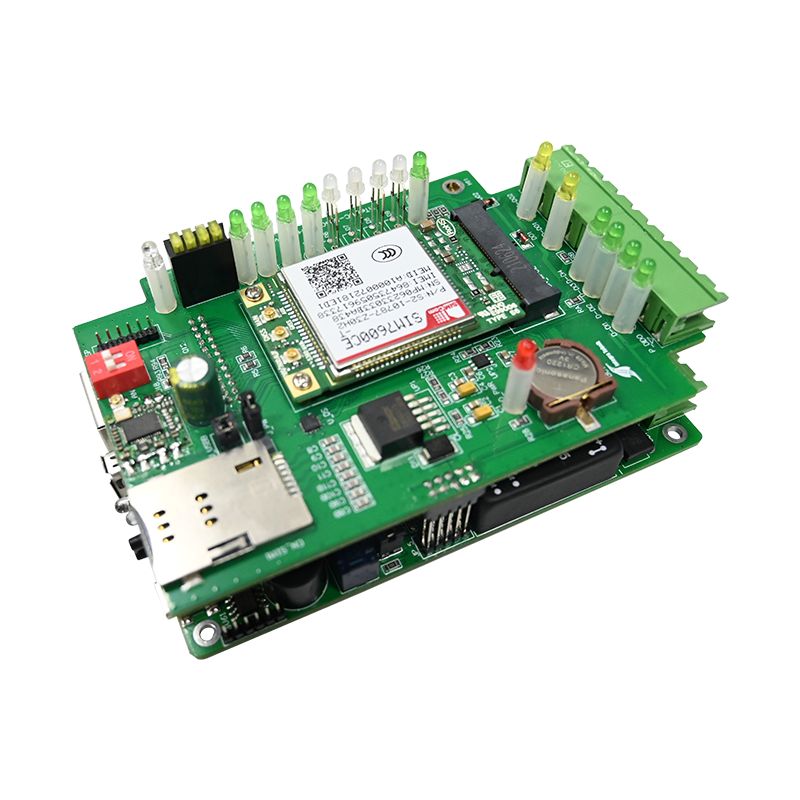

Kontrol Akses PCBA

Akses UNIXPLOREKontrol PCBAdikembangake kanggo merek peralatan keamanan, integrator sistem kontrol akses, lan panyedhiya solusi bangunan cerdas sing nggoleki solusi kontrol akses elektronik sing dipercaya lan bisa diukur. PCBA kontrol akses kelas komersial iki nggabungake proses otentikasi cepet, kontrol relay stabil, komunikasi sing dienkripsi, lan manajemen offline sing fleksibel dadi platform PCB sing kompak lan tahan lama.

Apa PCBA Kontrol Akses?

PCBA kontrol akses yaiku otak elektronik ing njero kertu, papan tombol, pemindai biometrik, lan pengontrol lawang. Ngolah data kredensial, nggawe keputusan otentikasi, lan micu aktuator kunci. Ora kaya papan tujuan umum, PCBA kudu nangani enkripsi tingkat keamanan, logika relay sing gagal, lan daya tanpa gangguan sajrone gangguan singkat.

Milih PCBA kontrol akses sing salah ndadékaké serangan lawang sing gagal dikunci, kapercayan sing butuh sawetara detik kanggo verifikasi, utawa ngunci sistem lengkap sajrone wektu lalu lintas sing dhuwur.

Fungsi Inti saka Access Kontrol PCBA

• Wacan kredensial - Wiegand, OSDP, utawa input serial saka pembaca kertu RFID / hid
• Logika otentikasi - Onboard database (offline) utawa relay kanggo host controller
• Kontrol relay - Output kontak garing kanggo kunci magnetik utawa serangan listrik
• Pemantauan input - Sensor posisi lawang (switch reed) lan tombol request-to-exit (REX).
• Deteksi anti-tamper - Sensor mbukak enclosure lan proteksi tamper memori

Tipikal Applications

Parameter teknis sing rinci

Spesifikasi ing ngisor iki minangka PCBA kontrol akses kelas komersial sing cocog kanggo kantor, apartemen, lan fasilitas industri.

Karakteristik Listrik

Antarmuka Input lan Output

Kapasitas memori lan pangguna

Fisik lan Lingkungan

• Ukuran papan - 85mm x 55mm (standar) utawa 100mm x 70mm (karo enclosure)
• Pemasangan - Sekawan bolongan 3.5mm kanggo standoffs
• Suhu operasi - -20 ° C nganti + 65 ° C
• Suhu panyimpenan - -40 ° C nganti + 85 ° C
• Toleransi kelembapan - 10% nganti 90% RH (non-kondensasi)
• Baterei serep - Pilihan 3.7V Li-ion utawa 12V sirkuit pangisi daya asam timbal

Fitur Keamanan

• Enkripsi - AES-128 kanggo komunikasi OSDP
• Deteksi tamper - Enclosure mbukak pemicu relay lockout lan output weker
• Timer Watchdog - Reset otomatis sawise 5 detik ngunci prosesor
• Perlindhungan memori lampu kilat - Verifikasi Checksum nalika boot

Carane Akses Kontrol PCBA Iki Dibandhingake

Akses Kontrol PCBA FAQ

Telung pitakonan iki dijaluk dening integrator sistem keamanan, manajer fasilitas, lan insinyur hardware sing ngevaluasi solusi PCBA kontrol akses.

Pitakonan 1: Apa prabédan antarane konfigurasi relay gagal-aman lan gagal-aman ing PCBA kontrol akses, lan kang kudu digunakake?

Wangsulan:Bentenipun nemtokake manawa lawang ngunci utawa mbukak kunci nalika listrik mati. Gagal-aman (uga disebut daya-kanggo-mbukak) tegese relay kudu energized kanggo mbukak kunci lawang. Nalika daya ilang, relay bali menyang negara ngaso, kang tansah lawang dikunci. Iki digunakake kanggo lawang keamanan, kamar server, lan area nangani awis ing ngendi wong sing nyusup metu luwih penting tinimbang gampang metu. Gagal-aman (daya-kanggo-kunci) tegese relay kudu energized kanggo ngunci lawang. Nalika daya ilang, lawang mbukak kanthi otomatis. Iki dibutuhake dening kode geni kanggo metu darurat, lawang stairwell, lan dalan egress ngendi wong kudu uwal nalika gagal daya. Papan PCBA kontrol akses paling nyedhiyakake relay kontak garing sing dikonfigurasi minangka Formulir C (COM, N / O, N / C). Kanggo gagal-aman, sambungake kunci menyang terminal N/O. Kanggo gagal-aman, sambungake kunci menyang terminal N/C. Tansah verifikasi kode geni lokal sadurunge milih - NFPA 101 mbutuhake gagal-aman ing kabeh lawang egress ing bangunan komersial. Kanggo lawang sing mbutuhake keamanan lan kepatuhan geni, gunakake kunci sing ora aman lan panel serep baterei sing njaga kontrol akses PCBA sajrone 4-8 jam sawise gagal listrik.

Pitakonan 2: Bisa kontrol akses iki PCBA bisa offline tanpa sambungan jaringan, lan carane akeh kedhaftar bisa nyimpen sacara lokal?

Wangsulan:ya wis. PCBA iki beroperasi kanthi offline ing mode mandiri. Kabeh kredensial pangguna, jadwal akses, lan log acara disimpen ing memori lampu kilat onboard. Konfigurasi standar ngemot 1.000 pangguna kanthi 10.000 log acara tanpa biaya tambahan. Versi lengkap (bisa dianyari lapangan liwat perangkat kukuh) ngemot 10.000 pangguna lan 50.000 acara. Operasi offline mbutuhake piranti pemrograman kanggo mbukak pangguna wiwitan - kertu master khusus (kertu pisanan sing diprogram nemtokake hak istimewa administrator), keypad kabel sing disambungake menyang input tambahan, utawa sambungan laptop sementara liwat port konfigurasi (TTL utawa RS-232). Sawise diprogram, kontrol akses PCBA nggawe keputusan otentikasi sacara lokal ing sangisore 50 milidetik. Ora ana awan, ora ana PC host, ora ana kabel Ethernet sing dibutuhake. Iki ndadekake desain PCBA offline becik kanggo gerbang remot, trailer konstruksi, lan kantor cilik sing ora bisa digunakake kanggo kabel jaringan. Kanggo njupuk log acara saka papan offline, sampeyan kudu nyambungake laptop utawa nggunakake piranti transfer data portebel. Pemantauan wektu nyata mbutuhake PCBA kontrol akses jaringan kanthi Ethernet utawa Wi-Fi.

Pitakonan 3: Pripun kabel Wiegand maca kanggo kontrol akses iki PCBA, lan apa jarak kabel maksimum?

Wangsulan:Antarmuka Wiegand nggunakake telung sinyal aktif: Data 0 (D0), Data 1 (D1), lan lemah (GND). Sawetara maca uga mbutuhake daya +12V. Tindakake tabel wiring iki:

Jarak kabel maksimum kanggo Wiegand ing 12V gumantung saka ukuran kabel lan kapasitansi kabel:

Gunakake kabel stranded, shielded, twisted-pasangan karo kabel saluran. Sambungake tameng kanggo lemah lemah ing kontrol akses PCBA mburi mung (ora tau maca) kanggo supaya puteran lemah. Kanggo jarak ngluwihi watesan iki, nginstal repeater Wiegand utawa ngalih menyang OSDP (RS-485), kang andal tekan 1.200 meter (4.000 kaki). Tansah nyoba nganggo kabel dawa ing bangku sadurunge instalasi pungkasan - degradasi sinyal bisa nyebabake maca kertu intermiten sing angel didebug ing situs.

Instalasi Best Practices kanggo Access Kontrol PCBA

Malah PCBA kontrol akses berkualitas tinggi gagal yen diinstal kanthi ora bener. Tindakake pedoman iki.

Lokasi pemasangan

• Ing area sing aman - Selehake pengontrol ing zona sing dilindhungi (ora ing ndhuwur lawang ing njaba)
• Dhuwur - 1,5 nganti 1,8 meter kanggo akses keypad sajrone program
• Enclosure - Gunakake kothak logam sing bisa dikunci kanggo instalasi komersial
• Pemisahan - Jaga kabel listrik AC (120/240V) paling sethithik 30cm saka kabel voltase sithik

Pedoman Wiring kanggo Relay

Kesalahan Wiring Umum

Testing Checklist Sadurunge Deployment

Jalanake urutan iki ing saben PCBA kontrol akses sadurunge ninggalake bangku.

Prosedur Tes Bangku

1. Pasang 12V DC lan ukur arus (40-60mA khas nalika nganggur)
2. Nyedhiyakake kertu sing bener - relay kudu ngeklik lan ngganti status LED
3. Ukur kontinuitas ing terminal relay N/O (kudu ditutup kanggo wektu ditahan sing diprogram)
4. Tampilake kertu sing ora bener - relay ora kudu diaktifake
5. Aktifake input REX - lawang kudu mbukak kunci tanpa kredensial
6. Mbukak enclosure - output tamper kudu ngganti negara
7. Simulasi input weker geni - kabeh relay gagal-aman kudu de-energize

Kriteria Lulus/Gagal

Referensi Spesifikasi Utama

Tansah blok iki kanggo referensi pengadaan lan teknik.

Kontrol Akses PCBA - Kelas Komersial

• Input: 9-24V DC, 60mA siyaga
• Antarmuka maca: Wiegand 26/34-bit utawa OSDP (RS-485)
• Kapasitas pangguna: 1.000 (standar) / 10.000 (ditambahi)
• Log acara: 10.000 acara
• Relay: Kunci (5A) + Aux (2A)
• Input: Sensor lawang, REX, interlock geni
• Suhu operasi: -20°C nganti +65°C

• Keamanan: AES-128, watchdog, deteksi tamper
