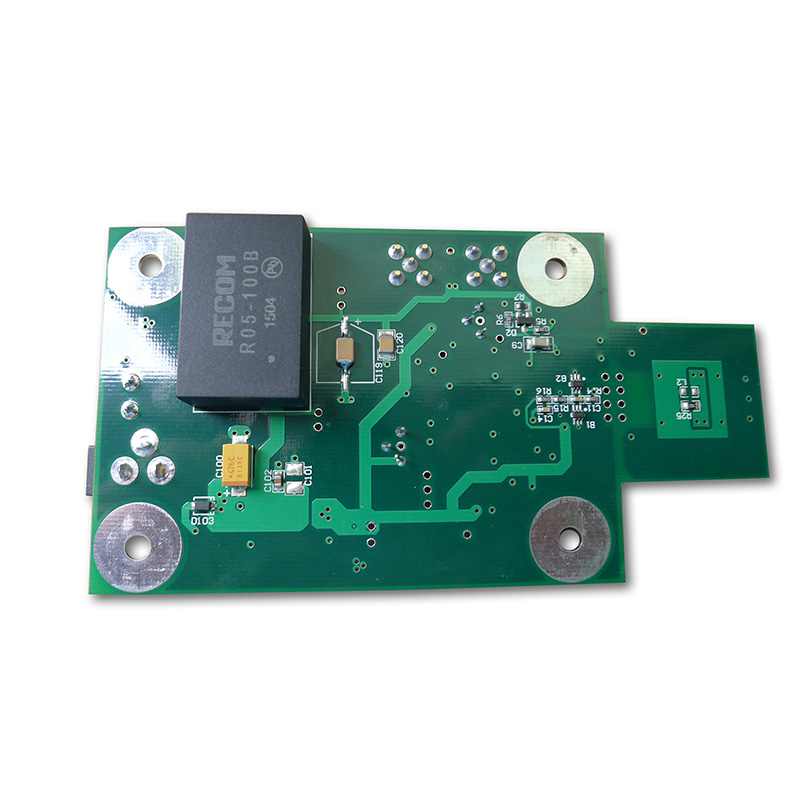

Requirements linuwih inti kanggo Baby Monitor PCBA
Reliabilitas diwiwiti kanthi spesifikasi. Aja ngira kahanan kamar bayi.
Parameter Lingkungan lan Operasional
Parameter sing Dibutuhake Ngapa Penting Suhu operasi0°C nganti 45°CN Pemanas ruangan lan jendhela mbukak Toleransi kelembapan10%--90% ora kondensasiPelembab lan ngiler Durasi kerja sing terus-terusan minimal 72 jamWong tuwa lali ngisi.
Arsitektur Power kanggo 24/7 Operasi
Power RailKomponenFitur Reliabilitas Pangisi daya baterei Pangisi daya linier kanthi regulasi termalNyegah geni lithium3.3V digitalDC-DC (2 MHz switching)Njaga gangguan ing ndhuwur pita audio3.0V RFUSwara ultra-rendah LDO (10 µVrms)Ora ana spurs ing 2.4 GHz1.8V coreLDO saka proteksi MCUL saiki cendhak
Kritis: Tambah supercapacitor (0,47F, 5,4V) sawise IC pangayoman baterei. Iki ngidini rekaman 10 detik sawise mati baterei sithik.
Pilihan Komponen kanggo MTBF Dhuwur
Mean Time Between Failures (MTBF) kanggo monitor bayi PCBA kudu ngluwihi 50.000 jam. Ing ngisor iki minangka pilihan sing wis kabukten.
Chipset Nirkabel lan Antena
Pilih chipset kanthi:
- PA terpadu(daya output ≤ +10 dBm kanggo memenuhi standar safety bayi)
- Ngrungokake-sadurunge-wicara(supaya gangguan karo telpon tanpa kabel)
- Frekuensi mlumpat(40+ saluran)
Chipset FamilyAdvantageKerugianNordic nRF52 SeriesArus turu sing sithik (0,5 µA)Bandwidth video winatesSilicon Labs EFR32ADC sing apik kanggo audioPaket sing luwih gedhe (QFN48)Texas Instruments CC26xx-40°C nganti +85°C ratingMbutuhake balun eksternal
Pilihan antena: Gunakake antena kuwalik-F meandered (MIFA) ing pojok PCBA. Jaga jarak 10 mm saka obyek logam (magnet speaker, paket baterei).
Input lan Pangolahan Audio
KomponenSpesifikasiReliabilitas CathetanMikroponMEMS, -38 dBV sensitivitasTutup silikon kanggo drool resistancePreamplifierGain 40 dB, gangguan < 5 nV/√HzAC-digandhengake karo 0,1 Hz HPF (mbusak gemuruh) VOX thresholdSesuai saka -40 nganti -10 dBSDesis chatteringSpeaker ampClass-D, 1,5 W dadi 8ΩFerit manik ing lead output (ngurangi EMI)
Sensing Suhu (Fitur Keamanan Kritis)
Selehake termistor (NTC, 10 kΩ ing 25°C) ing PCBA unit bayi ing cedhak IC pangisi daya. Firmware kudu:
- Suhu log saben 30 detik
- Mateni pangisi daya ing 50 ° C
- Kirim tandha nirkabel menyang unit induk kanthi suhu 45°C

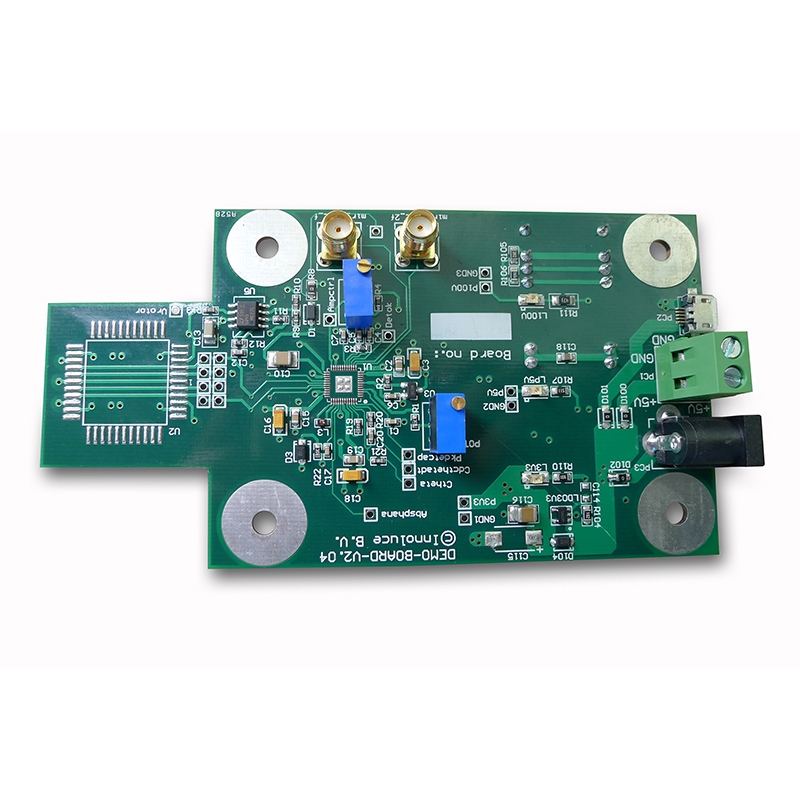

Layout PCB kanggo Low RF Leakage lan Quality Audio
A monitor bayi rame PCBA nyebabake statis lan dropout. Tindakake aturan kasebut.

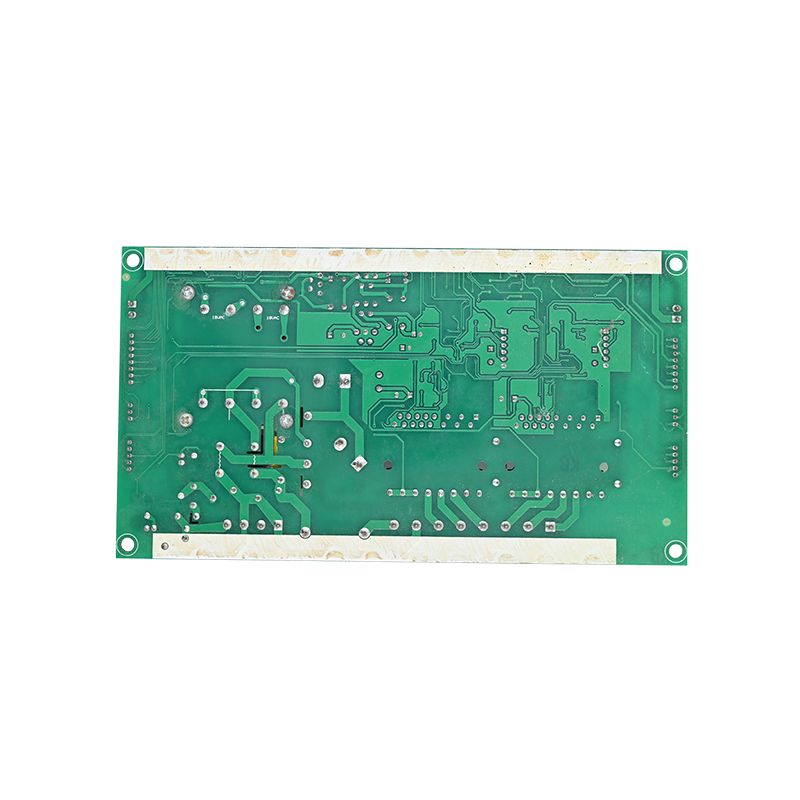

Lapisan Tumpukan lan Grounding
LayerFunctionConstraintTopRF (antenna feed, chipset)Coplanar waveguide with groundInner 1Continuous groundOra ana pamisah ing ngisor RF bageanInner 2Power (3.3V, 1.8V)Pulo ing saben LDOBottomAudio, tombol, LEDSinget jejak digital saka input mic
Aturan: Pasang kapasitor 0,1 µF ing saben pin daya. Gunakake ukuran 0402 kanggo induktansi kurang.
Isolasi Ground Audio
lemah digital lan lemah analog kudu ketemu ing siji titik ing codec. Gunakake manik-manik ferrite (600Ω ing 100 MHz) antarane pesawat lemah nanging mung sawise verifikasi ora puteran lemah.
Priksa karo oscilloscope: Output mikropon probe nalika ngirim RF. Noise kudu tetep ing ngisor 2 mV peak-to-peak.
Daftar Priksa Validasi lan Sertifikasi
Sadurunge produksi, nyoba saben bayi monitor PCBA marang enem standar iki.
Kriteria TestMethodPass/GagalAudio dropoutMlaku 30 meter adoh karo 3 tembok< 3 dropout saben menit tahan >100 msBaterei runtime VOX terus-terusan ing 65 dB SPL> 70 jam kanggo baterei 2000 mAhKasmanan pangisi daya Terminal baterei sing cendhakPCBA mlebu mode hiccup 70°C router, ora ana komponen sing ora ana koneksi Wi-Fi, ora ana komponèn cegukan 70° (2,4 GHz)Ora ana desensitisasi permanen. Resistensi drool Semprotan uyah ing port mikroponAudio bali normal sawise garingOver-dischargeTegangan baterei 2.8VMCU mateni RF, njaga RTC
FAQ - Pitakonan Umum Babagan PCBA Monitor Bayi sing Bisa Dipercaya
Q1: Apa Gagal didhelikake sing paling umum ing desain PCBA monitor bayi?
A:Swara mikrofonik saka kapasitor keramik diselehake ing cedhak jalur input audio. Nalika unit bayi kedher (saka motor bassinet utawa dolanan dropped), tutup dielektrik kelas 2 (X7R, X5R) ngasilake voltase piezoelektrik nganti 5 mV. Iki dipasangake menyang preamplifier mikropon lan ngasilake klik utawa gemuruh. Solusi iku loro-fold: 1) Gunakake kapasitor C0G (NP0) kanggo kabeh kopling audio lan decoupling ing tataran gain pisanan. 2) Yen X7R ora bisa diendhani, fisik muter kapasitor 90 derajat ing PCBA supaya mechanical kaku selaras karo arah elektroda. Tansah validasi karo tabel geter ing 20 Hz, 1 Grms.
Q2: Kepiye pilihan kimia baterei mengaruhi umur dawa PCBA monitor bayi?
A:Telung kimia ngasilake mode kegagalan sing beda banget:
- Li-ion (18650): Kapadhetan energi paling dhuwur nanging mbutuhake pangisi daya CC/CV sing tepat. Sensor koefisien suhu negatif (NTC) sing ilang nyebabake pelarian termal. Gunakake mung nganggo paket baterei sing wis dikonfirmasi sing ngemot IC proteksi.
- LiFePO4: Luwih aman (ora ana pelarian termal ing ngisor 150°C) lan umur siklus luwih dawa (2000 siklus). Nanging, voltase ngisor (3.2V nominal) nuntut konverter ngedongkrak kanggo logika 3.3V, nambah biaya lan gangguan ripple.
- NiMH(desain murah): Apik banget nanging nandhang efek memori. PCBA kudu kalebu sirkuit discharge saben 30 siklus kanggo recalibrate bahan bakar gauge. Tanpa iki, runtime mudhun 50% sawise 6 sasi.
Kanggo PCBA monitor bayi sing dipercaya, pilih LiFePO4 kanggo safety utawa kualitas Li-ion kanthi proteksi voltase kaping pindho (IC + PTC).
Q3: Apa aku bisa nggunakake desain PCBA sing padha kanggo monitor bayi mung audio lan video?
A:Ora, lan nyoba iki ngenalake telung masalah linuwih khusus:
- Bandwidth memori-- Audio mung mbutuhake 64 kB RAM. Video mbutuhake paling sethithik 2 MB kanggo pigura sing dikompres. A PCBA sambungan karo RAM external nambah ngambah dawa sing gagal testing ESD.
- Siklus tugas RF-- Audio ngirim 10% wektu. Video ngirim 80% wektu. Padha 2,4 GHz PA overheats ing mode video, nempel gain 6 dB sawise 20 menit. Sampeyan mbutuhake termal liwat Uploaded ing PA kanggo desain video.
- Pangiriman daya-- Audio bayi monitor PCBA puncak ing 200 mA. Puncak video ing 600 mA. A tata PCB umum karo ngambah daya lancip (0,25 mm) nimbulaké droop voltase sing ngreset modul kamera. Desain video mbutuhake jejak 0,6 mm utawa konverter dhuwit 1A sing kapisah.
Mbangun loro PCBAs kapisah. Audio mung nggunakake papan 2 lapisan. Video mbutuhake 4 lapisan kanthi impedansi sing dikontrol.
Pengujian Produksi kanggo Risiko Bayi Nol
Saben PCBA monitor bayi sing dipasang kudu ngliwati:
Stasiun PengujianDurasi Kriteria Penolakan Putaran audio mundur 10 detikTHD > 1% ing 1 kHzSimulator baterei30 detikIsi daya saiki > 50 mA ngisor sensitivitas 3.0VRF5 detikTingkat kesalahan paket > 1% ing -95 dBmSuhu sing dhuwur60 detikTitik apa wae > 60°C sawise ngisi daya kebak
Dhaptar Priksa Review Desain Akhir
ItemKonfirmasiSkemaKabeh input duwe proteksi ESD (kontak 8 kV)BOMC Rating voltase kapasitor ≥ 2× samesthine (contone, 10V kanggo rel 5V)MekanikOra ana komponen dhuwur (dhuwur > 4 mm) cedhak area genggamanFirmwareWatchdog timer ngreset MCU yen VOX macet nganti > 8 menit FCCEN 625 Kepatuhan lan 6 menit safety)
Ngrancang PCBA monitor bayi sing dipercaya tegese ngutamakake safety bayi tinimbang nyuda biaya. Papan sing dibangun kanthi apik bisa mlaku kanthi tenang liwat teething lan tantrums. Tes kanthi kahanan nursery sing nyata - mesin swara putih, lampu sing surem, lan oven gelombang mikro. Iku mung cara kanggo entuk kapercayan wong tuwa.
