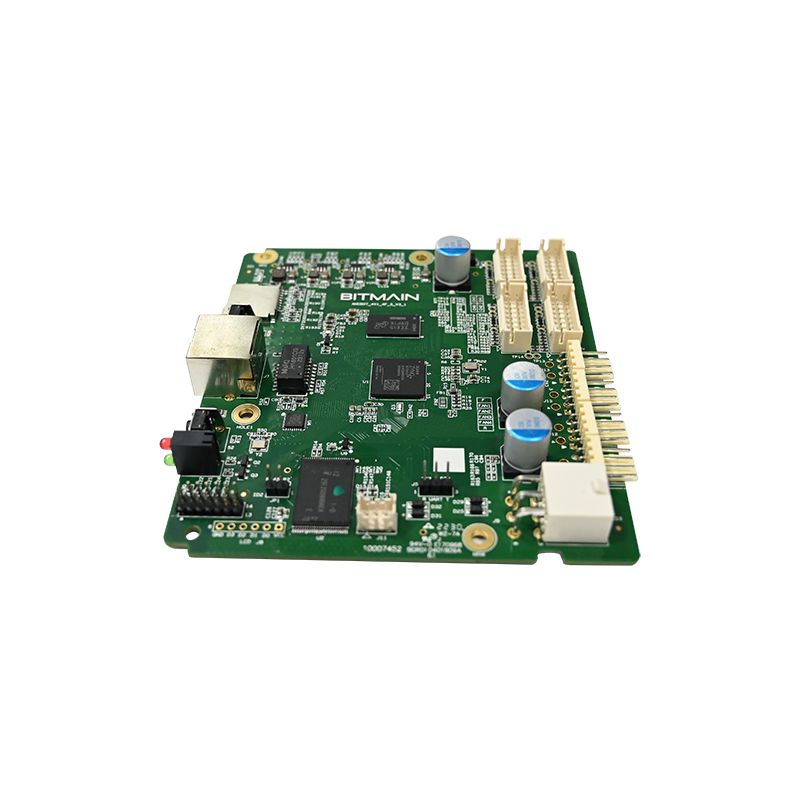

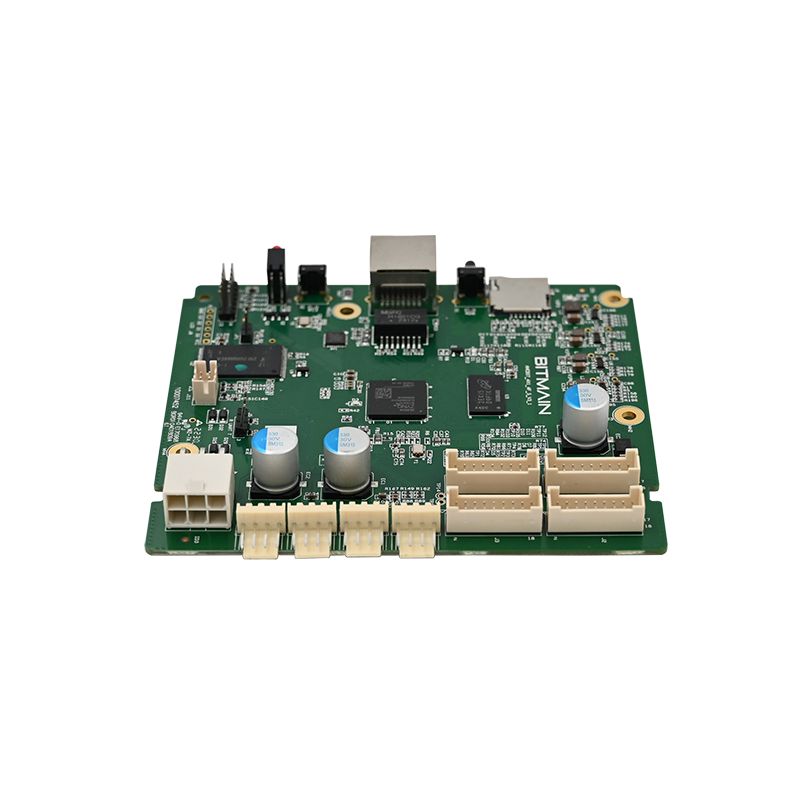

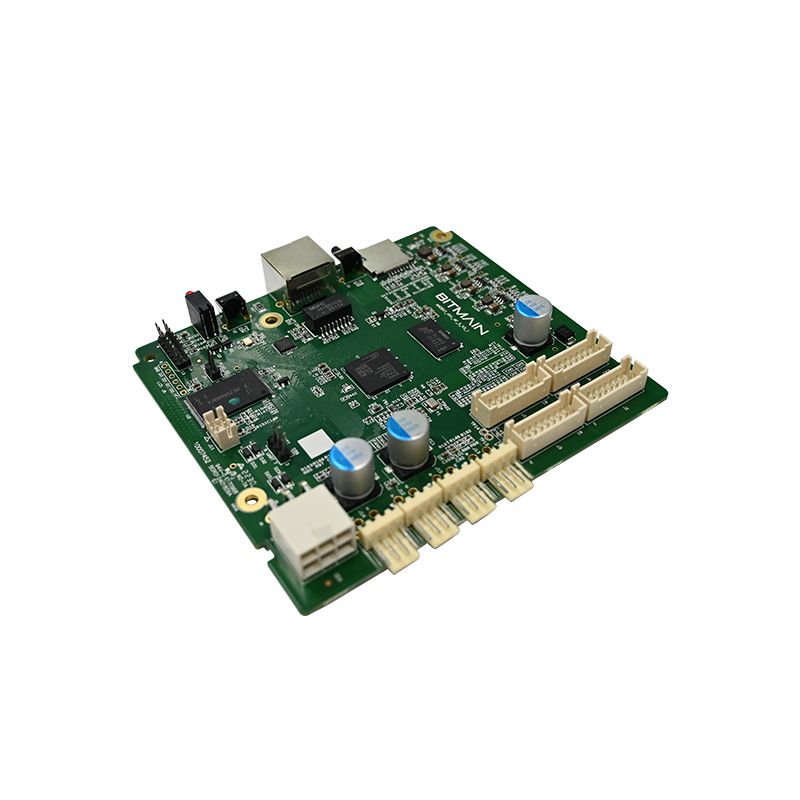

Sensor gerak PCBA

Apa Motion Sensor PCBA?

Sensor gerak PCBA minangka rakitan papan sirkuit cetak sing dirancang khusus kanggo ndeteksi gerakan nggunakake transduser inframerah, gelombang mikro, utawa ultrasonik. Ora kaya PCBA tujuan umum, papan sensor gerak mbutuhake konsumsi daya sing sithik, respon tangi-saka-turu kanthi cepet, lan nyaring swara kanggo nyegah pemicu palsu.

Insinyur milih sensor gerak PCBA adhedhasar telung paramèter: sawetara deteksi, jinis sinyal output, lan arus operasi. Pilihan sing salah nyebabake weker palsu utawa deteksi sing ora kejawab.

Komponen inti saka Motion Sensor PCBA

Saben sensor gerak PCBA ngemot limang blok fungsional iki:

· Elemen sensor – PIR (piroelektrik), Doppler gelombang mikro, utawa transduser ultrasonik

· Puncak ngarep analog – Amplifier operasional kanthi filter bandpass

· Komparator – Detektor ambang karo histeresis

· Logika wektu – Wektu ditahan lan periode lockout sing bisa diatur

· Tataran Output – Relay, transistor, utawa sinyal tingkat logika

Aplikasi Khas

Parameter Teknis Detil saka PCBA Sensor Gerak Iki

Spesifikasi ing ngisor iki makili PCBA sensor gerakan kinerja dhuwur sing digunakake ing produk keamanan komersial lan omah.

Karakteristik Listrik

Kinerja Deteksi

Spesifikasi Fisik lan Lingkungan

· Dimensi papan – 32mm x 28mm (standar) utawa khusus

· Bolongan pemasangan – Loro diameteripun 3mm, 25mm tengah-kanggo-tengah

· Suhu operasi – -20°C nganti +70°C

· Suhu panyimpenan – -40°C nganti +85°C

· Toleransi asor - 95% RH non-kondensasi

· Lapisan konformal – Opsional (kanggo panggunaan ruangan utawa lembab)

Setelan sing bisa diatur (Dip Switch utawa Jumper)

Umume desain PCBA sensor gerak kalebu paramèter sing bisa dikonfigurasi pangguna:

Kepiye Sensor Gerak PCBA Iki Dibandhingake karo Desain Saingan

Ora kabeh papan PCBA sensor gerakan nindakake kanthi padha ing kahanan nyata. Tabel ing ngisor iki nuduhake beda kritis.

FAQ Sensor Gerak PCBA - Jawaban Teknik

Telung pitakonan iki dijaluk saben minggu dening insinyur hardware, integrator, lan spesialis pengadaan sing ngevaluasi solusi PCBA sensor gerak.

Pitakonan 1: Apa prabédan antarane PIR, gelombang mikro, lan dual-tech sensor gerakan desain PCBA - lan kang siji kudu milih?

Wangsulan: Sensor gerak PIR (infra merah pasif) PCBA ndeteksi owah-owahan ing radiasi infra merah saka badan obah. Konsumsi daya sing sithik banget (15-30µA siyaga) nanging sensitif marang gradien suhu lan bisa micu palsu saka ventilasi HVAC utawa sinar srengenge. Sensor gerak gelombang mikro PCBA ngetokake RF kurang daya (biasane 5.8GHz utawa 10.525GHz) lan ngukur shift Doppler. Ndeteksi liwat enclosures plastik lan nglirwakake suhu, nanging nganggo saiki luwih (15-25mA) lan bisa nembus tembok, nyebabake deteksi palsu saka kamar jejer. Sensor gerak dual-tech PCBA ngemot loro PIR lan sensor gelombang mikro, lan mung micu nalika loro ndeteksi gerakan. Iki ngilangi meh kabeh weker palsu nanging nambah biaya lan saiki siyaga (2-5mA). Pandhuan pilihan: Kanggo lampu ruangan sing nganggo baterei, pilih mung PIR. Kanggo deteksi pendhudhukan njero ruangan ing ngendi pemicu palsu ora bisa ditampa, pilih teknologi dual. Kanggo lawang otomatis sing kacepetan luwih penting tinimbang panggunaan daya, pilih mung gelombang mikro. Umume desain PCBA sensor gerak keamanan komersial nggunakake PIR kanthi panyaring sinyal canggih minangka keseimbangan biaya, daya, lan linuwih.

Pitakonan 2: Pripun nyetel sawetara deteksi lan terus wektu ing sensor gerakan iki PCBA, lan setelan iki bisa diganti tanpa njabut Papan saka pager sawijining?

Wangsulan: PCBA sensor gerak iki nyedhiyakake telung cara pangaturan. Kaping pisanan, potensiometer onboard: siji kanthi label "SENS" (sensitivitas) nyetel jarak deteksi saka 3 meter (kanthi counterclockwise) nganti 12 meter (kanthi searah jarum jam). Kapindho kanthi label "TIME" nyetel wektu ditahan saka 5 detik dadi 10 menit. Kapindho, ngalih DIP: umume papan kalebu saklar 4 posisi kanggo setelan kasar wektu ditahan, ambang cahya, lan polaritas output. Katelu, kanggo pangaturan remot, sawetara desain PCBA sensor gerak kalebu input digital sing nampa potensiometer eksternal utawa sinyal kontrol 0-10V. Kanggo pangaturan tanpa mbukak enclosure, nemtokake PCBA sensor gerakan karo panrima remot kontrol (38kHz IR utawa 433MHz RF) - iki nambah kira-kira $1,50 kanggo biaya BOM. Tanpa imbuhan remot, sampeyan kudu mbukak pager lan nggunakake obeng cilik kanggo nguripake potentiometers. Tansah nyetel sensitivitas sawise soyo tambah ing lokasi pungkasan, amarga tembok lingkungan lan materi lantai mengaruhi sawetara deteksi. Miwiti kanthi sensitivitas ing 50% lan tambah mung yen ana kesenjangan jangkoan.

Pitakonan 3: Apa tingkat pemicu palsu sing khas kanggo sensor gerak PCBA iki, lan kepiye kompensasi suhu nyuda weker palsu?

Wangsulan: Ing aplikasi sing diinstal kanthi bener (ora ana sinar srengenge langsung ing lensa, ora ana ventilasi panas ing jarak 2 meter, ora ana jendela kaca gedhe sing nggambarake lalu lintas sing obah), sensor gerak PCBA iki entuk tingkat pemicu palsu kurang saka siji acara saben 200 deteksi. Tanpa kompensasi suhu, sensor gerak PIR PCBA bisa micu palsu nalika suhu sekitar nyedhaki suhu kulit manungsa (kira-kira 37 ° C utawa 98 ° F). Ing suhu kamar 30°C, rasio sinyal-kanggo-noise mudhun 60% dibandhingake karo 20°C. PCBA sensor gerak iki kalebu termistor onboard sing disambungake menyang sirkuit kompensasi sing nambah gain 2,5% kanggo saben 1 ° C munggah ing ndhuwur 25 ° C. Ing 35 ° C, gain 25% luwih dhuwur tinimbang ing 25 ° C, mulihake sensitivitas deteksi. Kompensasi uga nyuda gain ing suhu sing kurang (ing ngisor 10 ° C) kanggo nyegah pemicu palsu saka draf kadhemen. Data lapangan saka panginstalan PCBA sensor gerak ing iklim Timur Tengah (suhu ruangan tekan 45 ° C) nuduhake pangurangan 78% ing weker gangguan nalika kompensasi suhu diaktifake versus dipatèni. Tansah ngaktifake ganti rugi kanggo ruangan njero ruangan ruangan utawa tanpa syarat.

Instalasi Best Practices kanggo Motion Sensor PCBA

Malah PCBA sensor gerak paling apik ora apik yen dipasang kanthi ora bener. Tindakake pedoman iki.

Dhuwur lan Posisi Pemasangan

· Dhuwur sing disaranake – 1,8 nganti 2,2 meter (tingkat pundhak nganti sirah)

· Ing ngisor 1,5 meter – Kantun gerakan awak, mung ndeteksi pets

· Ndhuwur 2,5 meter – Suda jangkoan lemah, nggawe zona mati langsung ing ngisor

Ngindhari Sumber Pemicu Palsu Iki

Pedoman Wiring

· Gunakake pasangan bengkong kanggo sinyal output luwih saka 10 meter

· Jarak kabel daya AC paling sethithik 30cm saka sensor gerak PCBA

· Tambahake kapasitor 100nF ing input daya yen ngoper beban rame (relay, kontaktor)

Nguji Sensor Gerak PCBA Sadurunge Instalasi

Tes bangku nyekel 90% kesalahan persiyapan. Tindakake urutan iki.

Prosedur Tes Bangku

1. Gunakake daya lan ngenteni 60 detik kanggo pemanasan

2. Konfirmasi LED kedhip kira-kira sapisan saben 10 detik (nuduhake siyaga)

3. Mlaku-mlaku ngliwati lapangan pandang kanthi jarak 3 meter

4. Verifikasi LED nguripake lan output owah-owahan status

5. Tandhani wektu nganti LED mati (kudu cocog karo setelan wektu ditahan)

6. Baleni kanthi creep alon (0,2 m/s) lan mlayu cepet (2 m/s)

Gagal lan Panyebab

Ringkesan - Referensi Spesifikasi Utama

Kanggo referensi cepet, tetep blok specification iki kasedhiya sak desain lan mundhut.

Sensor Gerak PCBA - Konfigurasi Default

· Tegangan: 5-24V DC

· Arus siyaga: 20µA khas

· Rentang deteksi: 8-12 meter

· Sudut deteksi: 120 derajat

· Waktu ditahan: luwes 5 detik nganti 10 menit

· Output: Relay (10A) utawa transistor (100mA)

· Suhu operasi: -20°C nganti +70°C

· Sertifikat: Selaras karo standar ISO9001 lan RoHS
