Analisis Fault lan Ngatasi Ngolah PCBA

Ing proses PCBA (Dawar Dewan Circuit Circuit) Pangolahan, analisa kesalahan lan ngatasi masalah minangka tautan utama kanggo njamin kualitas produk lan efisiensi produksi. Kanthi ngenali kanthi sistematis lan ngrampungake kesalahan, linuwih produk bisa luwih apik lan biaya produksi bisa dikurangi. Artikel iki bakal njelajah jinis kesalahane, metode analisis lan ngatasi strategi ing PCBA kanggo mbantu perusahaan nambah kualitas produksi lan efisiensi.

Jinis Kesalahan Umum

1. Cacat soldering

Cacat soldering minangka masalah sing umum ing pangolahan PCBA, kalebu soldering sing adhem, soldering kadhemen, jembatan solder lan sendi solder sing ilang. Soldering kadhemen diwujudake minangka kontak sambungan solder, nyebabake transmisi sinyal listrik sing ora stabil; kreteg solder nyebutake solder sing mili menyang wilayah sing ora kudu disambung, mbentuk sirkuit cendhak; Sendi solder sing ora ana sing nyritakake sendi sing solder sing ora dibentuk kanthi lengkap, nyebabake masalah sirkuit mbukak.

2. Bukak sirkuit Dewan Circuit

Bukak Masalah sirkuit mbukak nuduhake kasunyatan manawa sawetara garis utawa sendi sing adol ing papan sirkuit ora dadi sambungan listrik sing dipercaya. Penyebab umum kalebu soldering sing miskin, lan kesalahan desain PCB sing rusak.

3. Masalah sirkuit cendhak

Masalah sirkuit cendhak nuduhake bagean sing ora sengaja saka loro utawa luwih ing bagean sirkuit ing papan sirkuit sing ora kudu disambung, nyebabake aliran saiki sing ora normal, sing bisa ngrusak papan sirkuit utawa komponen. Penyebab umum kalebu limpahan sing adol, tempel kabel sing ora suwe, utawa kontak ora sengaja disebabake dening rereged.

Metode analisis gagal

1. Pemeriksaan visual

Nggunakake kamera mikroskop utawa dhuwur kanggo pemriksaan visual bisa ndeteksi cacat sendi, terkuit, lan sirkuit cendhak. Pemeriksaan visual visual Detail saka papan sirkuit bisa cepet ngenali cacat sing jelas.

Priksa sendi sing solder: Mirsani formulir lan status sambungan sendi kanggo konfirmasi manawa ana sendi sing solder sing solder utawa sendi pendhudhuk palsu.

Priksa sirkuit: Priksa manawa sirkuit ing papan sirkuit ora utuh lan apa ana sirkuit utawa sirkuit sing mbukak.

Strategi implementasine: nindakake inspeksi visual kanthi rutin, golek lan ngrekam masalah, lan njupuk langkah-langkah perbaikan ing wektu.

2 .. Tes Elektronik

Pangujian listrik kalebu uji coba fungsi, uji coba lampahing, lan tes jampur, sing bisa ndeteksi status kerja lan sambungan listrik ing papan sirkuit.

Tes fungsional: Tindakake tes fungsional sawise patemon kanggo konfirmasi apa Dewan sirkuit digunakake kanthi bener miturut syarat desain.

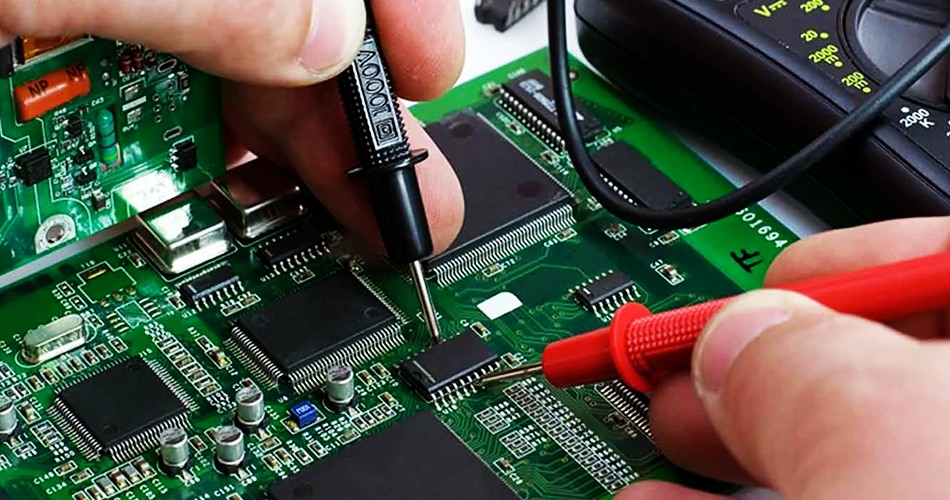

Tangan lampinane: Gunakake multimeter kanggo nyoba macem-macem titik sambungan Papan sirkuit kanggo mriksa apa ana masalah sirkuit sing mbukak.

Tes insulasi: nyoba kinerja jampel saka papan sirkuit kanggo mesthekake yen ora ana sirkuit cendhak kanthi ora sengaja ing macem-macem bagean ing papan sirkuit.

Strategi implementasine: nganakake uji coba listrik sistematis sajrone lan sawise produksi ndeteksi lan ngrampungake masalah kanthi tepat wektu.

3 .. Pemeriksaan x-ray

Pemeriksaan X-ray minangka cara sing efektif kanggo ndeteksi cacat sing didhelikake, utamane kanggo ndeteksi masalah gabungan sing adol sing ora gampang bisa langsung mirsani, kayata Bola (Bola Grid Upload).

Priksa sendi solder: Priksa kualitas sendi sendi Solder BGA liwat pemeriksaan x-ray kanggo konfirmasi manawa ana sendi sing adhem utawa jembatan sing adol.

Ndeteksi struktur internal: Priksa struktur internal PCB kanggo ngenali kemungkinan sirkuit cendhak utawa sirkuit terbuka.

Strategi implementasine: Konfigurasi peralatan inspeksi sinar-ray kanggo nindakake inspeksi internal biasa lan nemokake kualitas penerbangan.

Strategi ngatasi masalah

1. Soldering maneh

Kanggo cacat soldering kayata sendi pendhudhuk sing adhem, sendi pendhudhuk sing adhem, lan ora ana sendi solder, soldering maneh biasane dibutuhake kanggo ndandani. Mesthekake bener proses penerbangan lan nyetel paramèter sing adol entuk asil soldering sing apik.

Ngresiki lumahing: ngresiki lumahing sing adol sadurunge soldering maneh kanggo mbusak oksida lan rereged.

Nyetel paramèter sing adol: Setel suhu, wektu, lan solder jumlah miturut syarat sing adol kanggo njamin kualitas soldering.

Strategi implementasine: kanggo cacat soldering, Re-weld lan mriksa sendi sing solder kanggo mesthekake yen kualitas sing adol cocog karo standar kasebut.

2. Ganti bagean sing rusak

Kanggo masalah sing disebabake karusakan komponen, kayata sirkuit terbuka lan sirkuit cendhak, biasane perlu kanggo ngganti bagean sing rusak. Mesthekake yen bagean sing diganti ketemu karo syarat desain lan nindakake soldering.

Ngenali bagean sing rusak: ngenali bagean sing rusak kanthi nggunakake uji coba listrik lan pemeriksaan visual.

Ganti: ngganti bagean sing rusak, lan weld maneh lan nindakake tes fungsional.

Strategi implementasine: Ganti bagean sing rusak lan mesthekake yen kualitas bagean anyar ketemu karo syarat kasebut.

3 .. Gampang PCB

Kanggo masalah ngrusak substrat PCB, kayata retak utawa peeling interlayer, teknologi perbaikan PCB kayata pelajaran sirkuit lan owah-owahan bisa digunakake.

Siruit ndandani: Gunakake lem utawa kawat konduktif kanggo ndandani sirkuit sing rusak.

Reincorcorce substrat: nguatake landasan kanggo nyuda resiko karusakan fisik.

Strategi implementasine: Grosir PCB lan priksa manawa substrat sing didandani bisa nyukupi syarat.

Ringkesan

IngPangolahan PCBA, Analisa Fault lan ngatasi masalah minangka tautan utama kanggo njamin kualitas produk. Liwat idensifikasi jinis kesalahane umum, cara analisis sing sistematis lan strategi ngatasi sistematis, tingkat produk asil bisa luwih apik lan biaya produksi bisa dikurangi. Pemriksaan visual biasa, uji coba listrik lan pemeriksaan x-ray bisa mbantu nambah kualitas produksi lan daya kompetitif kanthi tepat kanthi tepat ing wektu, nemokake masalah.
