Cacat lan solusi sing umum ing pangolahan PCBA

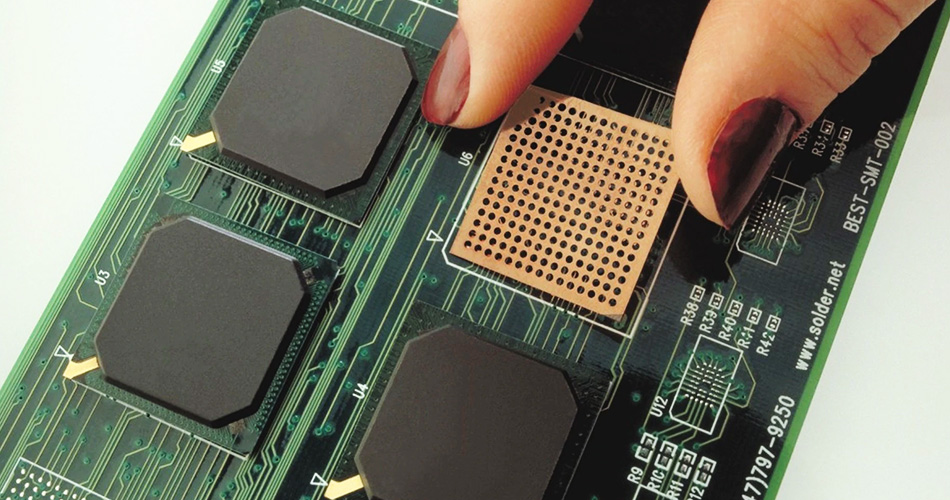

Pangolahan PCBA (Dawar Dewan Circuit Circuit) minangka bagean penting kanggo manufaktur produk elektronik, lan soldering langsung mengaruhi linuwih lan kinerja produk. Cacangan umum ing proses penerbangan kalebu sendi cracker, bridging, lan adhem kadhemen. Artikel iki bakal njelajah sebab-sebab cacat sembar umum ing PCBA lan menehi solusi sing cocog.

1. Cracker sendi Solder

1. Nimbulake analisis

Solder sendi cracker nuduhake retak sendi sing solder ing bagean sing adol sawise adhem, sing biasane disebabake amarga ana sebab-sebab ing ngisor iki:

Perubahan suhu abot: Suhu banget owah-owahan kanthi cepet sajrone proses pencial, nyebabake stres termal konsentrasi ing sendhi sembarang, lan retak sawise adhem.

Pilihan solder sing ora bener: Solder sing digunakake ora kuwat kanggo tahan stres nyusut sawise sendhi solder sing adhem.

Masalah Bahan Substrat: Koefision ekspansi termal saka bahan landasan lan solder beda banget, nyebabake sendi solder.

2. Solusi

Kanggo masalah kokain sendi, solusi ing ngisor iki bisa dijupuk:

Ngontrol suhu soldering: Gunakake kurva sing cukup adol supaya ora owah-owahan suhu sing cepet banget lan nyuda stres termal saka sendi sing solder.

Pilih Solder sing tepat: Gunakake solder kanthi kekuatan sing cocog karo koefision ekspansi termal saka bahan substrat kanggo nambah resistensi kokain sendi.

Optimalake materi sing substrat: Pilih bahan substrat kanthi koefision ekspansi termal sing cocog karo solder kanggo nyuda stres termal saka sendhi sembarang.

2. Bridging Solder

1. Nimbulake analisis

Bridging Solder nuduhake srajat sing luwih gedhe ing antarane sendi sendi sing cedhak, mbentuk sirkuit jembatan jembatan, sing biasane disebabake amarga ana sebab-sebab ing ngisor iki:

Solder sing akeh banget: Solder sing akeh digunakake sajrone proses pendhembaraan, nyebabake solehan sing luwih gedhe mbentuk jembatan antara sendi adol sing cedhak.

Suhu sing adol banget: Suhu sing adol banget mundhak, nambah cluiditas solder, sing gampang dadi jembatan ing antarane sendi sandiwara sing cedhak.

Masalah template nyithak: Desain sing ora bisa ditrapake saka pambukaan template cetak nyebabake deposisi pendhudhukan sing gedhe banget.

2. Solusi

Kanggo masalah bridging solder, solusi ing ngisor iki bisa dijupuk:

Ngontrol jumlah sing adol: kanthi adil ngontrol jumlah sing digunakake kanggo njamin jumlah pendhudhuk kanggo saben sendi sing adol kudu ngindhari jembatan sing gedhe banget.

Nyetel suhu sing adol: nggunakake suhu sing cocog kanggo nyuda cluiditas solder lan nyegah pambentukan jembatan.

Optimalake Cithakan Print: Desain bukit template sing cukup kanggo njamin pemendangan solder sing seragam lan nyuda solder sing berlebihan.

III. Sendi sing adhem

1. Nimbulake analisis

Jomba solder sing adol kadhemen nyritakake sendi sing solder sing katon apik nanging sejatine ing kontak sing ora apik, ngasilake kinerja listrik sing ora stabil. Iki biasane disebabake amarga alasan ing ngisor iki:

Solder kasebut ora dileleh kanthi lengkap: Suhu sifat ora cukup, nyebabake lebur sing solder lan ora sopan karo pad lan komponen pin.

Wektu soldering sing ora cukup: wektu sing soldering cendhak banget, lan solder gagal nyusup pad lan pin komponen, nyebabake sendi sing adhem.

Ngarsane oksida: oksida ana ing permukaan pad lan pin komponen, mengaruhi wetting lan kontak solder kasebut.

2. Solusi

Kanggo masalah sendi sing adol sing adhem, solusi ing ngisor iki bisa dijupuk:

Nambah suhu sing adol: mesthekake yen suhu soldering cukup dhuwur kanggo nyiram solder lan nambah area kontak sendi sing solder.

Ngembangake wektu sing soldering: Ndhuwurake wektu sing adol kanthi cocog kanggo ngidini solder kanggo nyusup bantalan lan pin komponen kanggo njamin kontak sing apik.

Ngresiki permukaan sing adol: ngresiki oksida ing permukaan bantalan lan pin komponen sadurunge adol kanggo mesthekake yen solder bisa nyusup lan kontak.

IV. Porter Joint Solder

1. Nimbulake analisis

Pores gabungan solder nuduhake umpluk ing njero utawa ing permukaan sendi sing solder, sing biasane disebabake amarga ana sebab-sebab ing ngisor iki:

Keberat ing Solder: Solder ngemot impurities utawa gas, sing mbentuk pores nalika proses solar.

Kelembapan sing dhuwur ing lingkungan sing soldering: Kelembapan ing lingkungan sing soldering dhuwur, solder kasebut lembab, lan gas digawe sajrone proses solar, mbentuk pori.

PAD kasebut ora diresiki kanthi lengkap: ana impurities utawa rereged ing permukaan pad, sing mengaruhi cili saka solder lan mbentuk pori.

2. Solusi

Kanggo masalah pori sajian sing adol, solusi ing ngisor iki bisa dijupuk:

Gunakake Solder murni sing dhuwur: Pilih sifat sing dhuwur, rendah-kurang kanggo nyuda pembentukan pori.

Ngontrol kelembapan lingkungan sing soldering: njaga kelembapan sing cocog kanggo soldering lingkungan kanggo nyegah solder supaya ora lembab lan nyuda pembentukan pori.

Ngresiki pad: kanthi ngresiki impurities lan rereged ing permukaan pad sadurunge adol kanggo njamin fluitas lan kontak sing solder.

Kesimpulan

IngPangolahan PCBA, cacat soldering sing umum kayata sendhi sendi solder, bridging solder, sendi pendhudhuk sing adol bakal mengaruhi kualitas lan linuwih produk. Kanthi ngerteni sebab-sebab cacat kasebut lan njupuk solusi sing cocog, kualitas sing adol PCBA bisa diisi kanthi efektif kanggo njamin stabilitas lan safety produk kasebut. Kanthi kemajuan teknologi sing terus-terusan lan optimasi proses, kualitas sing adol PCBA bakal luwih apik, nyedhiyakake jaminan solid kanggo linuwih lan kinerja produk elektronik.
