Teknologi Deteksi Lanjut ing Pangolahan PCBA

Ing pangolahan PCBA (Dawar Dewan Circuit Circuit), Teknologi Deteksi penting kanggo njamin kualitas produk lan kinerja. Kanthi kemajuan teknologi sing terus-terusan, luwih akeh teknologi deteksi sing luwih maju ditrapake ing proses pangolahan PCBA kanggo ningkatake akurasi deteksi, efisiensi lan linuwih. Artikel iki bakal njelajah sawetara teknologi deteksi maju sing umum lan aplikasi ing PCBA.

I. Pemeriksaan Optik otomatis (AOI)

1. Ringkesan teknologi AOI

Pemriksaan optik kanthi otomatis (Aoi) minangka teknologi sing nggunakake sistem visual kanthi otomatis ndeteksi papan sirkuit kanthi otomatis lan digunakake ing pangolahan PCBA.

Prinsip kerja: Sistem Aoi mindhai dewan sirkuit liwat kamera resolusi dhuwur, njupuk gambar lan mbandhingake standar prasetel kanggo ngenali cacat lan titik ala.

Konten deteksi: Aoi bisa ndeteksi masalah kayata kualitas sendi solder, lokasi komponen, komponen sing ilang lan sirkuit cendhak.

2. Keuntungan saka Aoi

Teknologi Aoi cepet, akurat lan kontak, sing bisa nambah efisiensi deteksi.

Ningkatake efisiensi produksi: Deteksi otomatis nyuda wektu deteksi manual lan nambah efisiensi produksi.

Akurasi dhuwur: Gambar dhuwur-resolusi lan algoritma cerdas bisa ngerteni cacat cilik lan nyuda tarif deteksi palsu.

II. Deteksi sinar x (x-ray)

1. Ringkesan teknologi X-ray

Deteksi sinar-X (X-Ray) minangka teknologi deteksi sing nggunakake sinar X kanggo ndeleng struktur internal papan sirkuit, sing cocog kanggo tugas deteksi PCBA sing kompleks.

Prinsip kerja: X-Sinar nembus Papan sirkuit kanggo nggawe gambar struktur internal, lan cacat internal kayata soldering lan sirkuit cendhak dideteksi nganggo gambar kasebut.

Range aplikasi: Deteksi X-Ray cocog banget kanggo deteksi Gunung Main Komponen Muncut kayata BGA (Bola Grid Array) lan CSP (Paket Skip (Chip Scla).

2. Keuntungan deteksi sinar X

Teknologi Deteksi X-Ray bisa nyedhiyakake inspeksi internal sing jero lan rinci lan cocog kanggo ndeteksi cacat sing didhelikake.

Ngandharake cacat sing didhelikake: bisa ndeteksi cacat internal sing ora katon kayata sendi sing adhem lan manik-manik-manik tinah kanggo njamin linuwih produk kasebut.

Tes sing ora bisa ngrusak: Pengujian sing ora ngrusak papan sirkuit ora mengaruhi integritas produk.

III. Deteksi imajiner berherat

1. Ringkesan teknologi imaging termal inframed

Deteksi imajiner berherat inframerah nggunakake kamera inframer kanggo njupuk gambar distribusi suhu sirkuit dewan kanggo ndeteksi masalah kegagalan utawa luwih gedhe.

Prinsip kerja: Kamera inframerah njupuk radiasi inframerah ing permukaan papan sirkuit, ngowahi dadi gambar suhu, lan ngenali anomali kanthi nganalisa gambar termal.

Scope aplikasi: Cocog kanggo ndeteksi anomali termal, wilayah panas lan masalah manajemen daya ing papan sirkuit.

2. Kaluwihan deteksi imajiner inframerah

Teknologi Imaging termal inframerah bisa ngawasi owah-owahan suhu sirkuit ing wektu nyata lan menehi informasi diagnosis sing migunani.

Deteksi wektu nyata: bisa ngawasi suhu papan sirkuit kanthi nyata lan ndeteksi masalah panas sing ana ing wektu.

Deteksi non-kontak: Nggunakake deteksi non-kontak supaya ora ngganggu fisik karo papan sirkuit.

IV. Tes Elektrik (ICT)

1. Ringkesan teknologi ICT

Tes listrik (Tes ing-circuit, ICT) minangka teknologi uji coba kanggo ndeteksi fungsi lan konektivitas circuit papan sirkuit. Dewan sirkuit diuji liwat sinyal listrik.

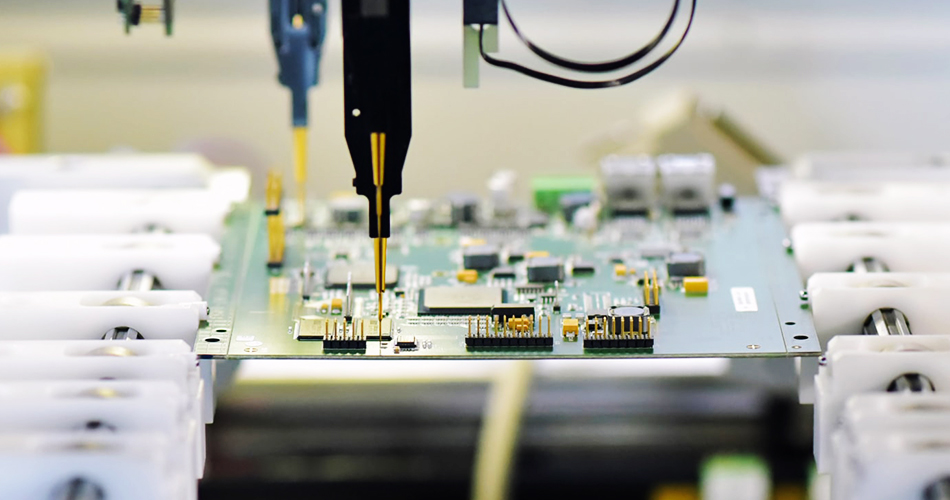

Prinsip kerja: ICT nggunakake probes tes kanggo nyambung menyang titik tes Dewan sirkuit, ditrapake sinyal listrik lan ngukur tanggapan kanggo mriksa kinerja listrik.

Konten Deteksi: Sirkuit cendhak, sirkuit mbukak, nilai komponen, ora bisa dipanggoni lan solduling masalah circuit bisa dideteksi.

2. Kaluwihan saka ICT

Teknologi ICT bisa nindakake tes listrik sing lengkap sajrone proses produksi kanggo njamin fungsi lan linuwih saka papan sirkuit.

Tes komprehensif: kanthi lengkap babagan macem-macem paramèter listrik ing papan sirkuit kanggo njamin fungsi produk.

Efisiensi Dhuwur: Proses uji coba otomatis nambah efisiensi tes lan nyuda campur tangan manual.

Tes Fungsional

1 .. Ringkesan fungsi fungsional

Tes fungsionalminangka tes PCBa ing kahanan kerja sing nyata kanggo mesthekake yen macem-macem fungsi kasebut cocog karo syarat desain.

Prinsip kerja: Sijine PCBA ing lingkungan kerja simulasi lan verifikasi fungsi lan kinerja kanthi ngetrapake program tes fungsi Preset.

Scope aplikasi: ditrapake kanggo nyoba status kerja lan fungsi PCBA sing nyata lan ngevaluasi kinerja ing aplikasi nyata.

2. Kauntungan saka tes fungsional

Tes fungsional bisa nyonto kahanan kerja sing nyata lan nyedhiyakake asil tes sing paling cedhak karo lingkungan sing nyata.

Tes lingkungan nyata: tes ing kahanan kerja nyata kanggo mesthekake kinerja PCBA kanthi nggunakake nyata.

Discovery masalah: Bisa nemokake masalah fungsional lan njamin linuwih lan stabilitas produk.

Kesimpulan

IngPangolahan PCBA, panggunaan teknologi deteksi maju minangka cara sing penting kanggo njamin kualitas produk lan kinerja. Kanthi ngenalake teknologi kayata pamriksan optik otomatis (AOI), pemeriksaan x-ray, inspeksi imagal infraared, pengujian listrik, perusahaan bisa ningkatake akurasi deteksi, efisien lan linuwih. Ing ngarep, kanthi kemajuan teknologi sing terus-terusan, teknologi deteksi kasebut bakal terus berkembang lan luwih nambah kualitas lan efisiensi produksi pangolahan PCBA.
