Kepiye Manufaktur PCBA Pengontrol Suhu Nemtokake Stabilitas Termal ing Aplikasi Kritis?

1. Apa Stabilitas Thermal minangka Asil Manufaktur

Pengontrol suhu asring dievaluasi kanthi akurasi setpoint ing lembar data, nanging prilaku lapangan diatur dening variabel fisik sing dikenalake sajrone perakitan. Voids solder nambah resistance termal. Kontaminasi nggawe jalur bocor sing ngowahi bacaan analog. Distribusi tembaga ing cedhak sensor bisa ngowahi papan kasebut dadi penyebar panas. Saben kahanan kasebut minangka tandha manufaktur, dudu masalah piranti lunak.

Bentenipun antarane controller sing nyekeli ± 0,5 ° C lan siji sing drifts dening sawetara derajat asring dilacak kanggo proses disiplin. A sinau Papan kontrol termal tliti nuduhake yen daya ngambah sawetara ampere kudu ukuran karo tembaga cekap lan katahan fisik kapisah saka path bali sensor; Yen ora, dadi panas localized lan IR nyelehake ngrusak pangukuran sadurunge sinyal tekan ADC. Kanthi cara sing padha, potongan relief termal, jejak sensor sing sempit, lan jarak sing disengaja saka komponen arus dhuwur nggawe zona "jujur" ing saubengé unsur sensing supaya nanggapi suhu sistem tinimbang aliran panas internal papan.

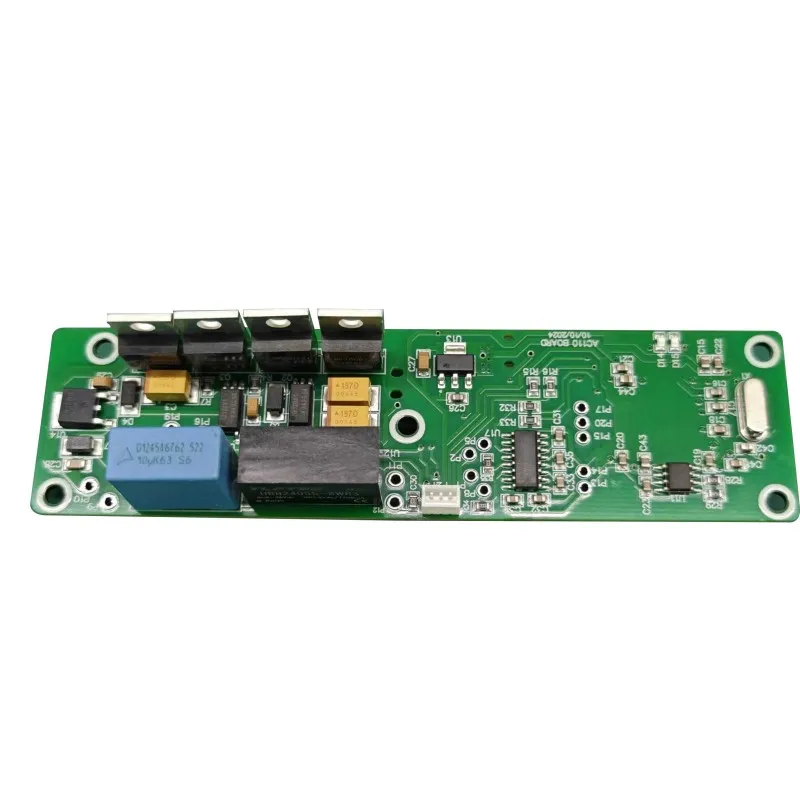

Iki sebabe tembung kasebutPengontrol suhu PCBAnjlèntrèhaké luwih saka Papan pedunung. Iki nggambarake sistem termal sing dikontrol sing chain pangukuran, panggung daya, lan sirkuit proteksi dirancang lan digawe bareng. Nalika proses perakitan ora stabil, daur ulang kontrol dipeksa kanggo ngimbangi gangguan fisik sing ora bisa dideleng.

2. Antarmuka Sensor: Garis Pertahanan Pertama

2.1 Jinis Sensor lan Implikasi Manufaktur

Termistor NTC, PT100 / PT1000 RTDs, lan thermocouples nemtokke alangan beda ing mburi ngarep PCB. Sensor NTC ngirimake sensitivitas dhuwur ing pita sing sempit nanging mbutuhake linearisasi amarga kurva suhu resistensi eksponensial. RTDs nawakake respon luwih linear liwat sawetara sudhut, nanging jalur sinyal-resistance kurang luwih sensitif nglacak resistance lan kaku soldering-mlebu. Thermocouple nyedhiyakake jangkoan sing paling jembar nanging akurasi paling murah, asring ing sawetara derajat, lan gumantung marang kompensasi cold-junction sing kudu stabil kanthi listrik.

Sensor ngarep mburi ora mung input analog; iku simpul pangukuran impedansi dhuwur sing kudu nolak gangguan mode umum nalika njaga sinyal diferensial cilik. Pengontrol komersial sing umum nggambarake panyebaran: input NTC bisa dirating ing ± 0,6 ° C, saluran PT100 ing ± 0,7 ° C, lan termokopel J-jinis ing ± 3 ° C. Angka kasebut minangka spesifikasi tingkat sensor, dudu jaminan tingkat sistem. Proses perakitan bisa njaga akurasi kasebut utawa ngrusak amarga grounding sing ora apik, gradien termal, lan akses kalibrasi sing ora nyukupi.

2.2 Layout Isolasi lan Akses Kalibrasi

Jejak sensor sing ana ing jejere pembalap relay utawa simpul switch MOSFET bakal nambah swara ing pangukuran. Pesawat lemah sing diselani ing mburi ngarep analog bakal meksa arus bali liwat tembaga sing dienggo bareng, nggawe offset sing beda-beda karo beban. Sajrone review desain-kanggo-manufaktur, masalah kasebut kudu diwenehi tandha sadurunge piranti diluncurake. Tinjauan teknik kudu netepake kopling termal, penempatan komponen kanggo isolasi sensor, lan integritas bidang daya / lemah kanggo sensing analog sing resik lan switch PWM sing stabil.

Kalibrasi minangka jembatan pungkasan antarane sensor lan pager fisik. Ora ana sensor sing cocog karo PCB, omah, lan tumpukan perakitan tartamtu. A kalibrasi siji-wektu ing kamar termal kontrol ditrapake nutup kerugian mbenakake, nanging Papan kudu dirancang karo akses test lan perangkat kukuh pancingan sing nggawe kalibrasi iki repeatable. Yen PCBA wis nglumpuk karo volume solder inconsistent utawa ketularan, kalibrasi nutup kerugian bakal drift karo umur lan suhu, ngalahaké tujuan koreksi dhisikan.

3. Bahan PCB lan Arsitektur Tembaga Ing Panas

Pengontrol suhu asring digunakake ing enclosures ing ngendi suhu sekitar mundhak luwih dhuwur tinimbang tingkat kamar, lan panggung daya nambah panas dhewe. Substrat kudu njaga stabilitas dimensi lan integritas dielektrik ing kisaran kasebut. FR-4 umum, nanging laminates Tg dhuwur lan substrat aluminium dipilih nalika beban termal utawa profil muter ngluwihi standar FR-4 sing bisa ditoleransi tanpa owah-owahan sing bisa diukur.

Pola tenunan saka kain fiberglass ing jero FR-4 bisa nyebabake variasi lokal ing konduktivitas termal, sing nyebabake efek "tenunan termal" sing ngowahi maca sensor gumantung ing ngendi jejak kasebut diarahake. Iki penting banget kanggo pengontrol kanthi tliti dhuwur, sanajan panyimpangan 0,1 °C penting. Arsitektur tembaga uga penting. Papan 2-lapisan bisa uga nyukupi kanggo termostat sing prasaja, nanging pengontrol kanthi ujung ngarep sinyal campuran lan output PWM entuk manfaat saka tumpukan 4-lapisan utawa 6-lapisan kanthi pesawat lemah khusus ing jejere lapisan sinyal. Pengaturan iki nyedhiyakake isolasi sing ana ing antarane bagean daya rame lan bagean analog sing sensitif, nyuda kabutuhan panyaring eksternal sing bisa mabur dhewe.

Stackup fisik mulane ora dadi latar mburi pasif. Iku bagéan saka daur ulang kontrol. Papan sing nyebarake panas ora rata bakal ngasilake sinyal sensor sing akurat kanthi listrik nanging palsu kanthi termal.

4. Solder linuwih Joint Across Thermal Cycles

Pengontrol suhu kapapar pemanasan lan pendinginan bola-bali. Sambungan solder sing nyambungake piranti daya, relay, lan konektor sensor kudu tahan stres termomekanis sing diasilake. Mekanisme sing dominan yaiku CTE mismatch: silikon, tembaga, solder, lan laminate nggedhekake kanthi tingkat sing beda-beda, lan sajrone pirang-pirang siklus, mismatch konsentrasi ketegangan ing antarmuka gabungan. Micro-retak miwiti ing periphery saka joints lan propagate nganti resistance mundhak utawa sambungan mbukak.

Mode kegagalan iki utamané relevan ing sekitar MOSFET, TRIAC, lan terminal relay, ing ngendi wisata suhu lokal paling gedhé. Pengontrol sing ngliwati tes fungsional suhu kamar isih bisa gagal sawise pirang-pirang atus siklus yen proses solder ngasilake rongga, wetting ora cukup, utawa pembentukan intermetal sing berlebihan. Mulane, respon perakitan kudu kalebu profil reflow sing dikontrol, deposisi tempel sing wis diverifikasi, lan cara inspeksi sing bisa ndeleng sendi sing didhelikake.

• Keseragaman reflow:A delta T kira-kira 10 °C antarane joints paling panas lan paling kadhemen ing panel minangka target praktis kanggo akeh profil tanpa timbal; panyebaran luwih akeh tegese sawetara sendi kurang diproses nalika liyane kaku.
• Kontrol void:Voids ing bantalan termal nambah resistance prapatan-kanggo-board lan nggawe hot spot lokal sing akselerasi wutah retak.
• Akses inspeksi:Pemriksaan sinar-X perlu kanggo BGA lan komponen sing diakhiri ing ngisor; AOI piyambak ora bisa ngonfirmasi geometri gabungan sing didhelikake.
• Relief ketegangan:Konektor lan bagean-bagean bolongan sing abot kudu didhukung kanthi mekanik supaya ekspansi termal omah ora ditransfer langsung menyang fillet solder.

SabenPengontrol suhu PCBAsing samesthine kanggo operate kanggo taun ing lingkungan muter kudu dibangun karo proses solder sing qualified marang muter termal, ora mung marang kritéria acceptance visual. IPC-A-610 Kelas 2 utawa Kelas 3 nyedhiyakake garis dasar kanggo gaweyan, nanging prilaku cycling saka gabungan ditemtokake dening kombinasi campuran, profil, lan desain pad.

5. Cakupan Test sing Nyedhiyakake Cacat Termal Laten

Pengujian fungsional ing suhu kamar perlu nanging ora cukup kanggo pengontrol termal. Papan bisa ngliwati tes sirkuit lan tes sirkuit fungsional lan isih ngemot cacat laten sing mung katon ing tekanan suhu. Strategi tes kudu mundhak ing tingkat stres supaya gagal ing awal urip bisa kedadeyan sadurunge dikirim.

Pemriksaan optik otomatis verifikasi ngarsane komponen lan wangun fillet solder. In-circuit test nandheske nilai resistor lan kapasitor lan ndeteksi kathok cendhak utawa mbukak. Test sirkuit fungsional simulates input sensor lan validates relay utawa output SSR. Pemriksaan sinar-X mbukak kekosongan solder sing didhelikake lan ambruk BGA. Saringan kaku kobong lan lingkungan banjur tundhuk rakitan menyang suhu sing luwih dhuwur sajrone siklus beban, asring nganti 24 nganti 48 jam, kanggo meksa sendi marginal lan cacat komponen gagal. Kamar lingkungan ngluwihi kemampuan iki saka -40 °C nganti +125 °C lan asor relatif 0-95%, saéngga pabrikan bisa nggandhengake prilaku bangku karo kahanan lapangan.

Rintangan kontak piranti uji uga bisa nutupi sendi marginal. Yen pin pogo ora nggawe kontak sing konsisten, tes bisa ngliwati papan sing bakal gagal ing getaran utawa ekspansi termal. Burn-in ora ngganti proses sing stabil. Iku Filter kanggo risiko tartamtu, lan iku paling efektif nalika profil kaku nggambarake misi termal nyata controller. Rendaman suhu dhuwur umum bisa nggunakake kapasitas tes tanpa nuduhake kelemahane sing ana gandhengane karo muter ing aplikasi kontrol suhu.

6. Coating Conformal lan Isolasi Lingkungan

Kelembapan lan kontaminasi minangka masalah termal sing nyamar. Film tipis saka banyu sing diserap ing permukaan PCB bisa nggawe jalur bocor ing antarane jejak sensor, ngganti resistensi efektif jaringan pangukuran. Sisa kimia saka fluks utawa penanganan bisa dadi konduktif nalika asor mundhak. Ing pengontrol sing gumantung ing input sensor impedansi dhuwur, jalur bocor kasebut katon minangka ngimbangi suhu utawa swara.

Lapisan konformal ngatasi iki kanthi mbentuk lapisan polimer tipis sing cocog karo topologi papan lan ngisolasi sirkuit saka kelembapan, bledug, lan rereged kimia. Lapisan akrilik ekonomis lan bisa digunakake maneh; polyurethane nawakake solvent luwih apik lan resistance abrasion; silikon nyedhiyakake sawetara suhu lan keluwesan sing paling akeh. Lapisan kasebut kudu ditrapake sawise ngresiki kanthi teliti, amarga kontaminasi ion encapsulating njebak ing papan lan bisa nyepetake kegagalan elektrokimia tinimbang nyegah.

Adhesion lapisan minangka variabel liyane; yen energi lumahing kurang amarga ampas, lapisan bisa delaminate sak siklus termal, mbukak dalan kanggo Kelembapan. Lapisan selektif asring luwih disenengi kanggo pengontrol suhu amarga konektor, relay, lan titik uji kudu tetep ora dilapisi. Proses kasebut kudu dikontrol supaya kekandelan lapisan cukup ing jejak sing katon nanging ora nyepetake timbal sing apik utawa ngganggu fitur relief termal.

7. Traceability minangka Piranti Kontrol Risiko Termal

Nalika controller drifts ing lapangan, pitakonan pisanan apa prilaku diisolasi utawa kumpulan-related. Tanpa traceability, pitakonan kasebut ora bisa dijawab kanthi efisien. Traceability tingkat lot lan tingkat unit nyambungake saben nomer seri menyang kode tanggal komponen, cathetan reflow, asil tes, lan kumpulan lapisan. Iki ngidini pabrikan lan pelanggan kanggo nemtokake manawa complaint drift ana hubungane karo lot komponen tartamtu, baris tartamtu, utawa wisata tes lingkungan tartamtu.

Traceability ing aPengontrol suhu PCBAprogram ora overhead administratif. Iki minangka mekanisme sing ngowahi kegagalan lapangan dadi acara sing diwatesi lan bisa dibenerake tinimbang pitakonan linuwih sing mbukak. Sumber sah minangka setengah liyane saka traceability. Komponen sing dituku liwat distributor waralaba nggawa bukti bukti. Komponen saka saluran pasar mbukak bisa dianyari, diwenehi label ulang, utawa ing njaba jendela kode tanggal sing ditemtokake. Kanggo pengontrol suhu, komponen antarmuka sensor palsu utawa lawas bisa nggeser kabeh rantai pangukuran. Validasi visual, listrik, lan sinar-X saka komponen sing mlebu nyedhiyakake penghalang anti-pemalsuan praktis sadurunge perakitan diwiwiti.

8. Saka Prototipe kanggo Volume: Manufaktur Kadewasan

Stabilitas termal kudu tahan transisi saka conto teknik menyang produksi volume. Proses sing bisa digunakake ing limang papan bisa uga beda karo limang ewu yen deposisi tempel, reflow loading, utawa owah-owahan kontak peralatan test. Mitra manufaktur kudu nduduhake manawa paramèter sing dikontrol padha dijaga ing saben fase.

• Verifikasi engineeringBangunan cilik kanggo validasi desain lan tuning termal awal. Fokus ing verifikasi tata letak lan akses kalibrasi sensor.
• Pilot runKarakterisasi proses lan tes stres termal. Profil solder, jangkoan lapisan, lan watesan tes tetep.
• Produksi volume rendahBatch mlebu pasar. Keterlacakan lan disiplin inspeksi sing mlebu ditindakake kanthi skala.
• Produksi volume dhuwurNgasilake SMT stabil, tes fungsional sing bisa diulang, lan ngawasi keandalan tingkat batch.

Ing saben tahapan, pabrikan kudu menehi umpan balik desain-kanggo-manufaktur sing ngatasi relief termal babagan jejak daya, jarak komponen, lan aksesibilitas titik uji. Mitra karo disiplin IATF 16949 ngetrapake perencanaan kualitas lanjut, analisis mode kegagalan, lan kontrol pangowahan menyang program pengontrol termal, sanajan produk pungkasan minangka industri tinimbang otomotif. ISO 13485 nambahake traceability tingkat unit, validasi proses, lan dokumentasi manajemen risiko kanggo pengontrol kelas medis. Kerangka iki dudu label pemasaran; padha nemtokake manawa proses Manufaktur bisa nyekel specification termal liwat wektu.

Uniexplore ElektronikaApplied pendekatan berlapis iki-sensor-sadar DFM, in-house AOI, ICT, FCT, X-ray, burn-in, lan screening lingkungan-kanggo bridge maksud desain lan volume linuwih. Ngasilake SMT kaping pindho ing ndhuwur 98,5% minangka salah sawijining indikator, nanging asil sing luwih penting yaiku pengontrol sing prilaku termal tetep ana ing spesifikasi sawise muter muter lan eksposur lapangan.
