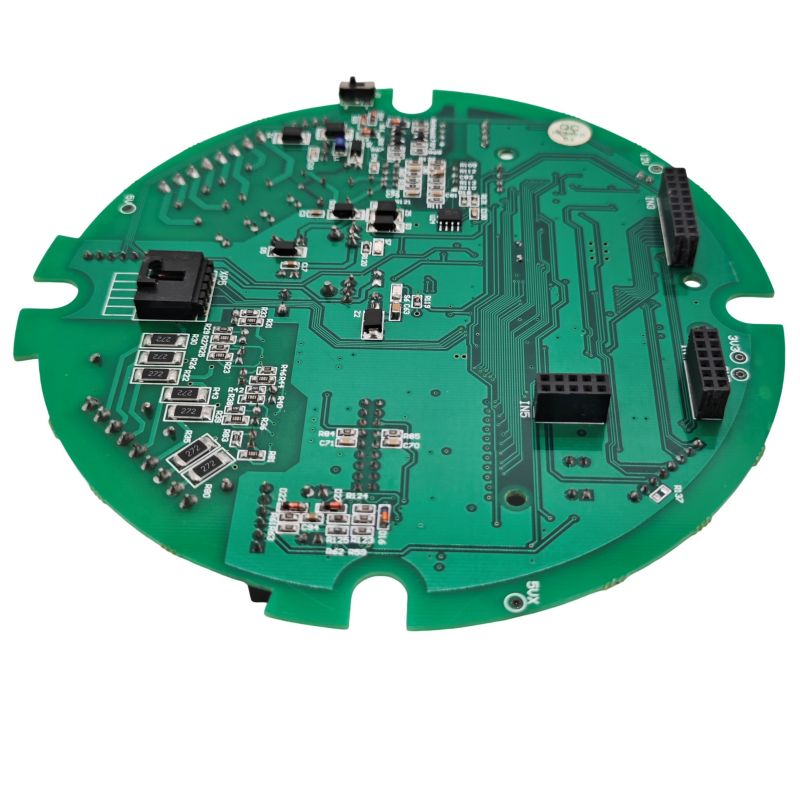

RC servo PCBA

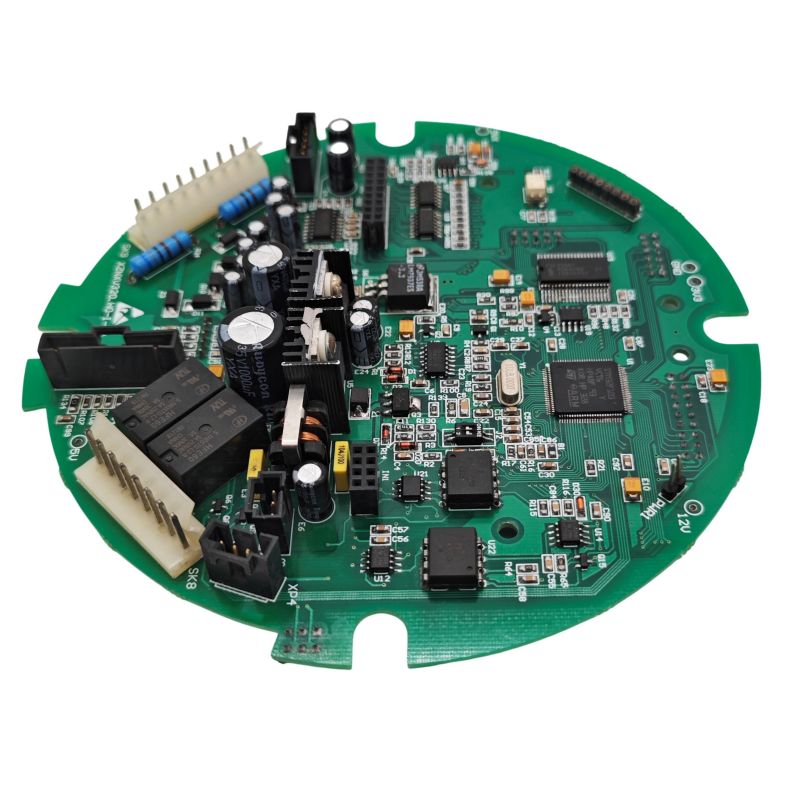

Uniexplore Elektronika- Kanthi 20 taun sistem sing dipasang lan pengalaman desain PCB, kita wis bola-bali ndeleng pola kegagalan sing padha: saluran listrik sing rame, decoupling sing ora nyukupi, lan rute PWM sing salah. Solusi PCBA servo kita dibangun ing babagan spesifikasi teknik, aturan tata letak, lan cara uji coba sing digunakake dening desainer profesional ing produksi.

Apa sampeyan butuh papan driver mandiri, pengontrol servo multi-saluran, utawa panggantos papan kontrol servo internal, Unixplore Electronics ngirimake sing dipercaya, kebal gangguan.PCBAsing nindakake ing hobi RC lan lingkungan robotika industri.

Apa sing ditawakake:

• Desain servo PCBA lengkap (skema + tata letak) ing Altium, KiCad, utawa format sing disenengi
• Prototipe kanthi uji fungsional (muatan, riak, laporan termal)
• Produksi volume kanthi sumber komponen lan perakitan SMT
• Tinjauan desain lan konsultasi analisis kegagalan

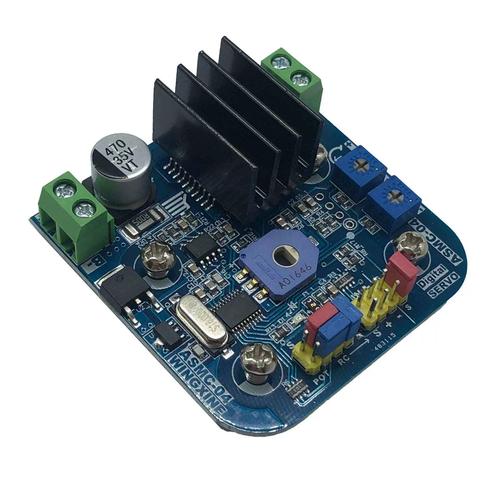

Apa RC Servo PCBA Kudu Apa

PCBA servo RC (apa papan driver mandiri utawa papan kontrol servo internal) nindakake telung fungsi penting:

• Generasi utawa Resepsi Sinyal PWM:Ngonversi pulsa kontrol (1ms nganti 2ms ing 50Hz) dadi perintah posisi.
• Distribusi Daya:Ngirim 5V utawa 6V sing resik menyang motor servo lan kontrol IC.
• Pangolahan Umpan Balik:Maca potentiometer internal kanggo verifikasi posisi lan nutup daur ulang kontrol.

Desain linuwih uga kalebu sensing saiki kanggo deteksi kakehan lan opto-isolasi kanggo kekebalan gangguan.

Spesifikasi Teknis Inti

Parameter ing ngisor iki makili standar industri kanggo desain PCBA kontrol servo RC. Iki ditrapake kanggo papan driver servo darmabakti lan rakitan PCBA panrima terpadu.

Spesifikasi Daya Input

Spesifikasi Sinyal Kontrol

Komponen PCBA Servo Internal (Ing Servo)

Servo RC standar ngemot PCBA cilik kanthi komponen kasebut:

PCBA Layout Aturan kanggo RC Servo linuwih

Ing Unixplore Electronics, kita ngerti manawa paling gagal servo RC asale saka PCB. Kita tindakake 8 aturan iki kanggo mesthekake operasi dipercaya ing saben desain kita ngirim.

1. Distribusi Daya: Star Grounding

• Tau daisy-chain lemah. Saben lemah servo kudu bali langsung menyang titik lemah sumber daya.
• Daya kapisah lan lemah sinyal. Ing desain PCBA multi-servo, pamisah bidang lemah lan sambungake ing titik siji cedhak input baterei.
• Jembar trace kanggo daya: Kanggo 1.5A saiki terus, nggunakake 1.5mm jembaré tilak minimal karo 1oz tembaga.

2. Decoupling Kapasitor Placement

Motor servo ngasilake swara listrik sing signifikan. Servo khas bisa ngasilake swara puncak nganti puncak 200mV ing jalur pasokan 5V.

Decoupling sing dibutuhake saben konektor servo:

• 100μF nganti 470μF kapasitor elektrolitik (nangani inrush motor)
• Kapasitor keramik 100nF (nyaring swara frekuensi dhuwur)
• Selehake kapasitor ing 10mm saka pin daya servo

Kapasitansi akeh kanggo kabeh PCBA: Tambah kapasitor gedhe (1000μF nganti 4700μF) ing input daya utama. Iki nyegah brownouts nalika sawetara servos miwiti bebarengan.

3. PWM Signal Routing

• Tansah jejak PWM cekak lan langsung. Tilak dawa tumindak minangka antena kanggo gangguan.
• Aja mlaku ngambah PWM podo karo kabel daya. Gunakake nyebrang 90 derajat yen perlu.
• Tambah resistor seri 100Ω nganti 470Ω ing pin output PWM. Iki mbatesi arus nalika kahanan fault lan nyuda dering.

4. Layout Konektor Servo

Konektor servo 3-pin standar (sinyal, VCC, lemah) mbutuhake spasi tartamtu:

• Jarak Pin: 2.54mm (0.1 inci) utawa 2.7mm (dhuwur Kapadhetan)
• Ketebalan PCB kanggo blok konektor: 1.2mm nganti 1.6mm
• Lokasi pin sinyal: Biasane pin njero (pin 2 saka 3)
• Urutan daya: GND kudu nyambung sadurunge VCC ing sisipan

Kanggo desain kapadhetan dhuwur, jarak 2.7mm ing antarane konektor servo ngidini tata letak sing kompak nalika njaga sambungan sing bisa dipercaya.

5. Peraturan voltase kanggo Control MCU

• Gunakake LDO kapisah kanggo MCU yen sumber daya padha servos. Spike saiki servo nyebabake voltase dips sing bisa ngreset mikrokontroler.
• Regulator sing disaranake: 5V utawa 3.3V LDO kanthi kapasitas paling sethithik 200mA lan kapasitor input/output 1μF.
• Dioda pangayoman: Tambah dioda 1N4007 utawa Schottky ing input kanggo nglindhungi polaritas mbalikke.

6. Noise Suppression ing Motor (Kanggo Desain PCBA Servo Internal)

Yen ngrancang PCBA sing mlebu ing servo, tambahake gangguan swara langsung ing terminal motor:

• Kapasitor keramik 100nF disolder langsung ing terminal motor.
• Sambungake kapasitor negatif menyang omah motor kanggo shielding tambahan (nyuda gangguan nganti 200mV).
• Opsional: Tambah manik-manik ferrite ing timbal motor kanggo lingkungan gangguan nemen.

7. Sensing Saiki kanggo Deteksi kakehan

Desain servo PCBA lanjutan kalebu pemantauan saiki:

• Resistor Shunt: 0.1Ω nganti 0.5Ω, toleransi 1% - nggawe voltase sebanding karo saiki
• Penguat diferensial: Gain 10 nganti 20 - nambah voltase shunt menyang level sing bisa diukur
• Input ADC: minimal 10-bit — feed data saiki kanggo ngontrol MCU

Shunt 100mΩ ngasilake 50mV ing 500mA lan 150mV ing 1.5A. Kanthi amplifier gain 5x, iki dadi 250mV nganti 750mV, cocok kanggo input ADC 3.3V.

8. Isolasi lan Proteksi Mekanik

Papan servo PCBA internal kudu dilindhungi kanthi fisik:

• Pita insulasi: Selehake tape listrik ing antarane PCBA lan kasus servo logam. Iki ngalangi sirkuit cendhak saka joints solder utawa komponen ndadékaké ndemek kasus.
• Lapisan konformal: Kanggo aplikasi ruangan utawa asor dhuwur, tambahake lapisan konformal akrilik kanggo nyegah karat.

Generasi Sinyal Kontrol (Pertimbangan Kode MCU)

Generasi PWM sing tepat penting kanggo operasi tanpa jitter. Ing ngisor iki paramèter utama:

Konfigurasi PWM

MCU Code Conto Pseudocode

// Hitung siklus tugas kanggo pulsa 1500µs
    // Nganggep periode PWM = 20ms, jam = 1MHz prescaler

    pulse_width_us = 1500
    period_counts = 20000 // 20ms ing mikrodetik
    duty_counts = pulse_width_us
    set_pwm_duty(tugas_counts)

Nalika nyoba, gunakake osiloskop kanggo verifikasi sinyal PWM. Pojok tiba saka pulsa micu servo kanggo maca posisi.

Mode Gagal Umum lan Ndandani

Cathetan penting babagan ngalih daya:Aja ngalih garis lemah servo kanggo mateni. Nalika lemah dibukak, servo isih bisa nampa daya liwat baris sinyal PWM utawa dalan liyane, asil ing 3.2V undervoltage operasi lan prilaku erratic. Tansah ngalih baris VCC nggunakake MOSFET saluran P utawa relay.

RC Servo PCBA FAQs

Ing ngisor iki ana telung pitakonan teknis sing kerep ditampa saka insinyur robotika lan perancang sistem RC.

Q1: Apa servos sandi kedutan acak nalika aku ngontrol saka PCBA adat karo ESP32 utawa Arduino?

A:Sampeyan duwe masalah gangguan daya, meh mesthi. Mangkene urutan diagnostik sing disaranake ing Unixplore Electronics:

Langkah 1- Priksa sumber daya karo oscilloscope: Ukur garis 5V langsung ing konektor servo nalika servo obah. Yen sampeyan ndeleng luwih saka 200mV ripple (puncak-kanggo-puncak), decoupling sampeyan ora cukup.

Langkah 2- Tambah kapasitansi akeh: Selehake kapasitor elektrolitik 1000μF nganti 4700μF ing kabeh terminal input daya. Motor servo narik arus inrush dhuwur (3-10 × arus mlaku) nalika wiwit obah. Tanpa kapasitansi akeh, voltase mudhun ing ngisor 4V, nyebabake IC kontrol ngreset utawa tumindak kanthi ora bener.

Langkah 3- Daya MCU kapisah saka daya servo: Desain paling awon mbukak MCU lan servos saka regulator voltase sing padha. Gunakake rong regulator sing kapisah:

• Siji 5V / 500mA LDO kanggo MCU lan logika.
• A 5V / 3A sumber kapisah (utawa sambungan baterei langsung) kanggo servos.

Langkah 4- Tambah decoupling ing saben konektor servo: Selehake elektrolitik 100µF lan kapasitor keramik 100nF langsung ing pin VCC lan GND saben konektor servo. Kapasitor keramik nyaring swara frekuensi dhuwur saka sikat motor; elektrolitik nangani spike arus frekuensi rendah.

Langkah 5- Priksa kualitas sinyal PWM: Gunakake oscilloscope kanggo dipikir ing pin PWM. Yen sampeyan ndeleng muni (overshoot) ing sudhut munggah utawa tiba, nambah resistor seri 100Ω ing pin MCU. Iki nyuda sinyal lan nyegah pemicu palsu.

Ing ngisor iki:90% masalah servo jitter ana hubungane karo daya, ora ana hubungane karo kode. Ndandani distribusi daya dhisik.

Q2: Pripun desain PCBA sing kontrol kaping servos (8 kanggo 16 saluran) tanpa brownouts?

A:Iki mbutuhake anggaran daya sing ati-ati lan perencanaan tata letak. Punika pendekatan engineering kanggo 16-saluran servo controller PCBA.

Langkah 1- Hitung kebutuhan daya total:

• Saben servo standar ndudohke 200mA kanggo 500mA sak operasi normal.
• Puncak kios saiki bisa tekan 1.5A kanggo 3A saben servo.
• Kanggo 16 servos: 16 × 1.5A = 24A babak potensial puncak.

Langkah 2- Desain distribusi daya:

• Input daya utama: Gunakake sumber 5V nganti 6V sing dirating minimal 30A.
• konektor Input: XT60 utawa terminal meneng (ora header 2-pin cilik).
• Jejak daya utama: ambane 8mm nganti 10mm kanthi tembaga 2oz, utawa gunakake bidang daya khusus ing lapisan 2.
• Bar bus: Kanggo arus ing ndhuwur 15A, tambahake bar bus tembaga utawa gunakake kabel eksternal.

Langkah 3- Ngleksanakake distribusi daya bertahap:

• Rute jejak daya nglukis (5mm+) menyang titik distribusi tengah.
• Saka titik kasebut, mbukak jejak 1,5mm individu menyang saben konektor servo.
• Tambah kapasitor 470μF ing saben konektor servo (kapasitansi sing disebarake, ora mung siji tutup gedhe ing input).

Langkah 4- Gunakake opto-isolasi kanggo garis sinyal (maju):

• Kanggo lingkungan industri utawa swara dhuwur, isolasi sinyal PWM nggunakake optocoupler (contone, 4N35 utawa PC817).
• Iki nyegah gangguan motor saka kopling bali menyang MCU lan nyebabake reset.
• Desain terisolasi mbutuhake domain daya sing kapisah (sisih MCU lan sisih servo).

Langkah 5- Tambah watesan saiki utawa wiwitan alus:

• Gunakake MOSFET karo sirkuit wiwitan alus kanggo nambah daya servo liwat 10ms nganti 50ms.
• Iki nyegah inrush dhisikan saka kabeh 16 servos saka collapsing sumber.
• Utawa, daya munggah servos ing urutan (tundha 5ms antarane saben).

Langkah 6- Rekomendasi tumpukan lapisan PCB kanggo 16+ saluran:

• Lapisan 1: Sinyal (PWM, umpan balik)
• Lapisan 2: bidang lemah (padhet tuang)
• Lapisan 3: bidang Daya (5V utawa Vservo)
• Lapisan 4: Sinyal utawa lemah sekunder

Tumpukan iki nyilikake area loop lan nyuda EMI antarane saluran.

Q3: Bisa nggunakake desain PCBA padha kanggo merek servo beda (Futaba, Hitec, Spektrum, generik)?

A:Ya, kanthi telung pertimbangan kompatibilitas sing penting.

Pertimbangan 1- standar sinyal PWM konsisten: Kabeh RC servos nggunakake padha 50Hz PWM standar karo 1ms kanggo 2ms pulses. Logika generasi PWM PCBA sampeyan bisa digunakake sacara universal.

Pertimbangan 2- Persyaratan daya beda-beda sacara signifikan:

PCBA sampeyan kudu dirancang kanggo servo saiki paling dhuwur sing arep digunakake. Desain kanggo 2A terus-terusan lan 5A puncak saben saluran kanggo nutupi paling standar lan dhuwur-torsi servos.

Pertimbangan 3- Kompatibilitas konektor:

• Umume servos nggunakake header wadon 3-pin standar kanthi jarak 2,54mm (0,1 inci).
• Lokasi pin sinyal beda-beda miturut merek:
  • Futaba: Sinyal minangka pin paling jero (pin 2)
  • Hitec lan Spektrum: Sinyal punika pin 1 utawa pin 3 gumantung model
• Rancang PCBA kanthi pinout kanthi label sing jelas (S, +, -). Gunakake header lanang 3-pin (kaya kabel extension servo standar) supaya sembarang servo bisa plug in langsung.

Pertimbangan 4- Internal servo PCBA (nang servo) ora bisa diijolke: Yen sampeyan ngrancang PCBA internal sing dadi nang omah servo (ngganti Papan kontrol asli), iki account-tartamtu. Servo beda duwe beda:

• Nilai resistensi potensiometer (5kΩ vs 10kΩ)
• Ukuran motor lan rating saiki
• Lokasi bolongan pemasangan mekanik
• Ukuran kasus

Kanggo desain PCBA internal, reverse-engineer asli utawa diwenehi specifications rinci kanggo model servo pas. Kanggo desain PCBA driver eksternal (papan sing nyambung menyang konektor servo standar), kompatibilitas apik banget ing kabeh merek RC utama.

Nguji RC Servo PCBA

Sadurunge nyetujoni desain kanggo produksi, jalanake limang tes iki:

Ringkesan: Ngrancang PCBA Servo RC Reliable

PCBA servo RC sing kuat ditetepake kanthi limang keputusan teknik:

1. kapasitansi akeh cukup(1000µF nganti 4700µF) ing input daya utama.
2. Domain daya kapisahkanggo MCU (LDO diatur) lan servos (baterei langsung utawa regulator dhuwur-saiki).
3. Lintang groundingkaro daya kapisah lan sinyal bali lemah.
4. Kapasitor decouplinging saben konektor servo (100µF elektrolitik + 100nF keramik).
5. Kondisi sinyal PWM sing tepatkaro resistor seri lan ngambah cendhak.

Kanggo desain multi-servo (8+ saluran), gunakake PCB 4-lapisan kanthi daya khusus lan pesawat lemah. Kanggo desain PCBA servo internal, tambahake gangguan gangguan motor (100nF ing terminal motor) lan tape insulating kanggo nyegah kathok cendhak. Praktek iki terus-terusan ngirim operasi tanpa jitter lan linuwih jangka panjang ing aplikasi RC lan robotika.

Kenapa Uniexplore Electronics

• 20 taunsaka sistem ditempelake lan pengalaman desain PCB - kita wis ndeleng lan ditanggulangi saben mode Gagal diterangake ing pandhuan iki.
• Desain sing wis dibuktekake produksi- aturan tata letak lan cara tes digunakake ing produk RC lan robotika komersial.
• Layanan end-to-end- saka konsep lan skema kanggo tata letak, prototyping, lan produksi volume.
• Teknik transparan- kita nuduhake spek, aturan, lan kritéria tes supaya sampeyan ngerti persis apa sing sampeyan entuk.
• Sumber komponen global- kita nangani optimalisasi lan pengadaan BOM kanggo njaga biaya sampeyan.

Miwiti

Siap mbangun controller servo RC dipercaya?Hubungi Uniexplore Electronicskanggo:

• Desain lan tata letak PCBA khusus
• Prototyping lan testing fungsional
• Produksi volume kanthi kontrol kualitas lengkap
• Tinjauan desain lan analisis kegagalan
