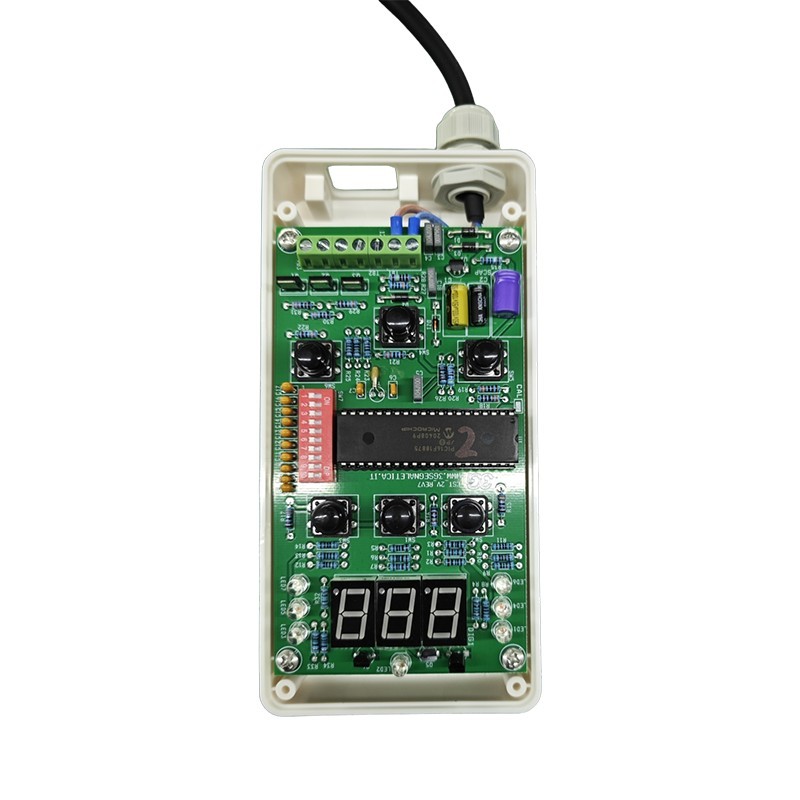

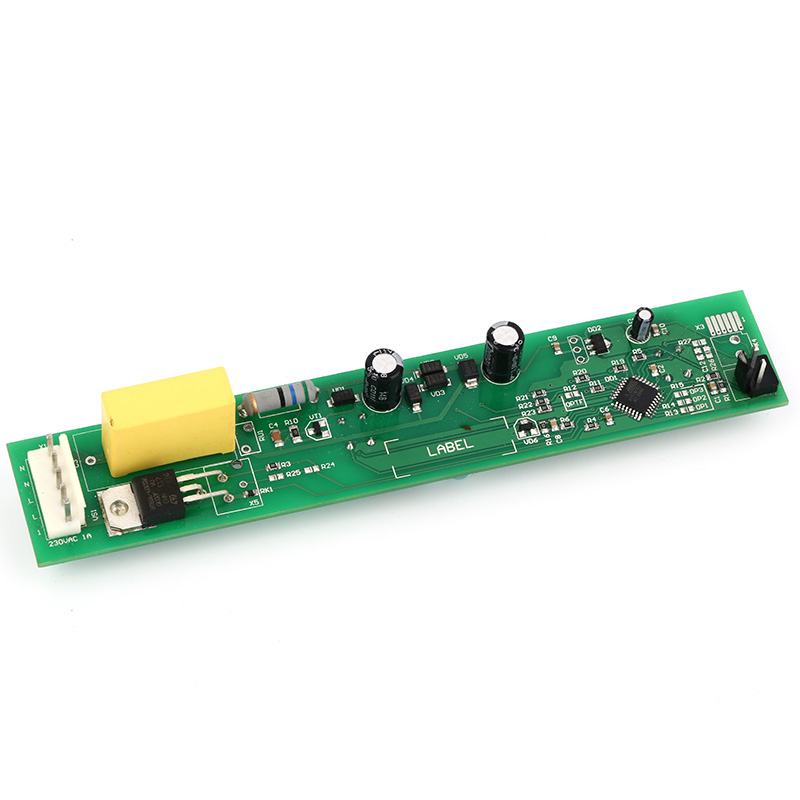

Elektronik UNIXPLORE wis setya kanggo pangembangan lan pabrik kanthi kualitas tinggimesin cuci pcba Ing bentuk OEM lan ODM jinis wiwit taun 2011.
Ing Majelis mesin ngumbah PCBA, lem abang digunakake kanggo mbantu ndandani lan nglindhungi komponen, nambah linuwih lan daya tahan dewan sirkuit. Ing ngisor iki minangka langkah umum kanggo nggunakake lem abang:
Preparation:Siapke lem lan alat abang sing dibutuhake, mesthekake permukaan kerja wis resik lan rapi.
Nemtokake lokasi aplikasi:Adhedhasar desain PCBA mesin cuci lan lokasi lokasi komponen komponen, nemtokake lokasi ing papan lem abang sing kudu ditrapake.
Nglamar lem abang:Nggunakake alat sing cocog (kayata pelayanan jarik suntik utawa tangan), aplikasi kanthi merata utawa dot lem abang menyang wilayah ing papan sirkuit sing kudu ndandani. Mesthekake lem abang nutupi wilayah sing butuh perlindungan, nanging aja ngetrapake kakehan kanggo ngindhari komponen koreksi normal.
Nganggo lem abang:Miturut syarat curing lem (biasane ing oven sing dikontrol suhu utawa nganggo curing uv), pasang mesin cuci PCBA ing lingkungan sing cocog kanggo ngobati lem abang. Mesthekake yen wektu mlengkung lan suhu cocog karo rekomendasi lam lam abang.
Ngresiki:Sawise lem abang wis diobati kanthi lengkap, ngresiki lem abang sing berlebihan, mesthekake yen ora mengaruhi operasi normal mesin cuci pcba. Agen ngresiki utawa alat khusus bisa digunakake kanggo ngresiki.
Pemriksaan lan uji coba:Mesin cuci cuci PCBa tetep nganggo lem abang kudu dititi priksa lan diuji kanggo mesthekake sambungan komponen sing bener, sirkuit lem abang ora mengaruhi kinerja dewan sirkuit.
Kanthi nggunakake lam abang, komponen ing mesin cuci, PCBA bisa tetep lan dilindhungi kanthi efektif, nambah linuwih lan stabilitas dewan. Langkah-langkah keamanan lan keterampilan kanggo syarat cukur lem abang kudu diamati sajrone operasi kanggo njamin kualitas Majelis lan linuwih mesin cuci PCBA.
| Parameter | Kapabilitas |
| Lapisan | Lapisan 1-40 |
| Jinis Majelis | Liwat-bolongan (THT), Gunung Surat (SMT), dicampur (THT + SMT) |
| Ukuran komponen minimal | 0201 (01005 Metric) |
| Ukuran Komponen maksimal | 2.0 ing x 2.0 ing x 0.4 ing (50 mm x 50 mm x 10 mm) |
| Jinis Paket Komponen | BGA, FBGA, QFN, QFN, QFP, Vqfn, SOIC, SOP, SSOP, TSSop, Plcc, Dip, lsp, SIP, lsp. |
| Pitch Pad Paling Minimal | 0,5 mm (20 mil) kanggo qfp, qfn, 0,8 mm (32 mil) kanggo BGA |
| Lebar jejak minimal | 0.10 mm (4 mil) |
| Reresik tilas minimal | 0.10 mm (4 mil) |
| Ukuran Pengeboran Minimal | 0.15 mm (6 mil) |
| Ukuran Papan maksimal | 18 ing x 24 ing (457 mm x 610 mm) |
| Penebalan papan | 0.0078 ing (0,2 mm) nganti 0.236 ing (6 mm) |
| Bahan Papan | Cem-3, Fr-2, Fr-4, Hold-TG, HDI, Aluminium, frekuensi dhuwur, FPC, kaku, rogers, lsp. |
| Lumahing rampung | Ep, hasl, lampu kilat emas, enig, driji emas, lsp. |
| Tipe Solder | Urip utawa limpul tanpa |
| Kekandelan tembaga | 0.5oz - 5 oz |
| Proses Majelis | Roti soldering, gelombang gelombang, soldering manual |
| Cara Pemeriksaan | Pemriksaan optik otomatis (AOI), X-ray, pemeriksaan visual |
| Metode Tes ing omah | Tes fungsional, tes nyoba, tes tuwa, tes suhu dhuwur lan rendah |
| Turnaround Wektu | Sampling: 24 jam nganti 7 dina, roto massa: 10 - 30 dina |
| Standar Majelis PCB | ISO9001: 2015; ROH, Ul 94V0, IPC-610E Kelas LL |
1.Percetakan Solderpaste otomatis
2.Percetakan Solderpaste
3.Smt pilih lan papan
4.Smt pick lan papan rampung
5.Siap kanggo reflow soldering
6.Rampung Soldering
7.Siap kanggo Aoi
8.Proses Pemriksaan Aoi
9.Plancongan Komponen THT
10.Proses penerbangan gelombang
11.THT Majelis rampung
12.Pemriksaan Aoi kanggo Majelis THT
13.Efektivitas biaya:
14.tes fungsi
15.QC mriksa lan ndandani
16.Proses lapisan salib PCBA
17.Paket Esd
18.Siap kanggo pengiriman
