Unixplore Electronics minangka perusahaan Cina sing fokus ing nggawe lan ngasilake Instrumen Kecantikan PCBA kelas kapisan wiwit 2008. Kita duwe sertifikasi kanggo standar perakitan ISO9001: 2015 lan IPC-610E PCB.
Wiwit diadegaké ing 2011, Unixplore Electronics wis setya kanggo desain lan Pabrik kualitas dhuwur.piranti kaendahan PCBAsing wangun jinis produksi OEM lan ODM.

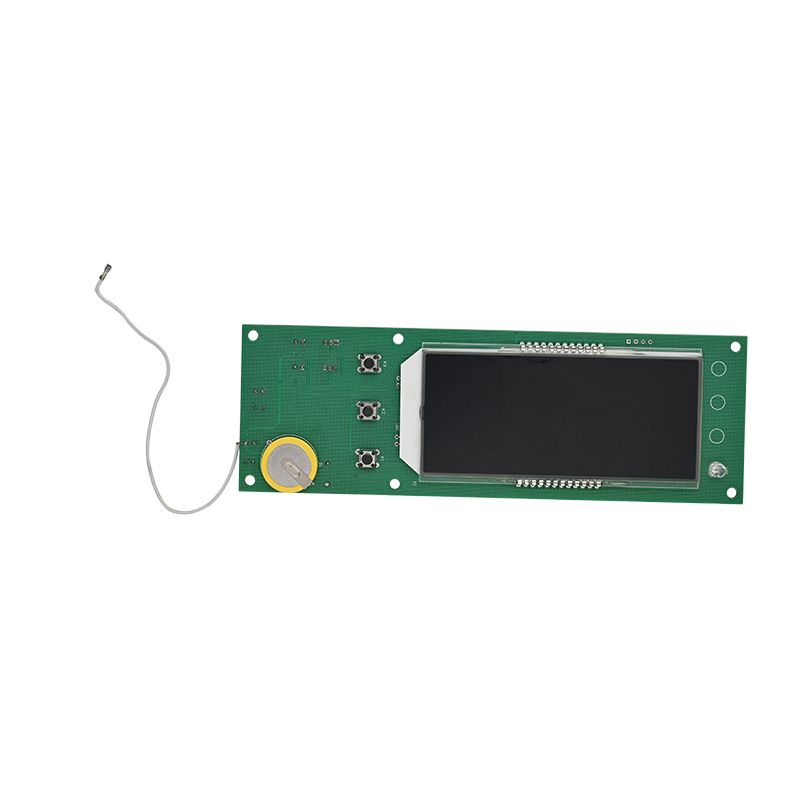

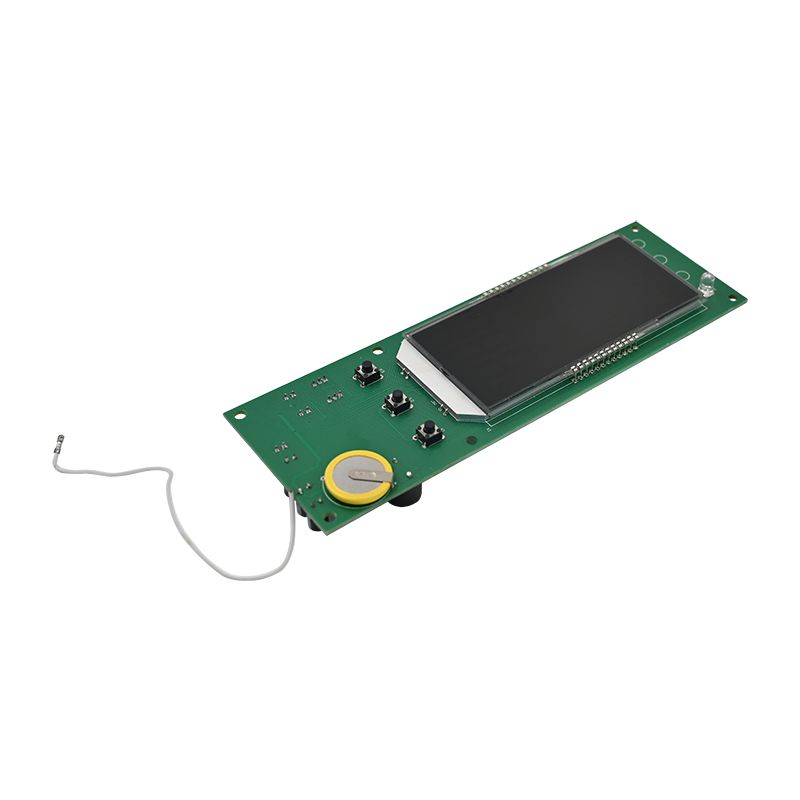

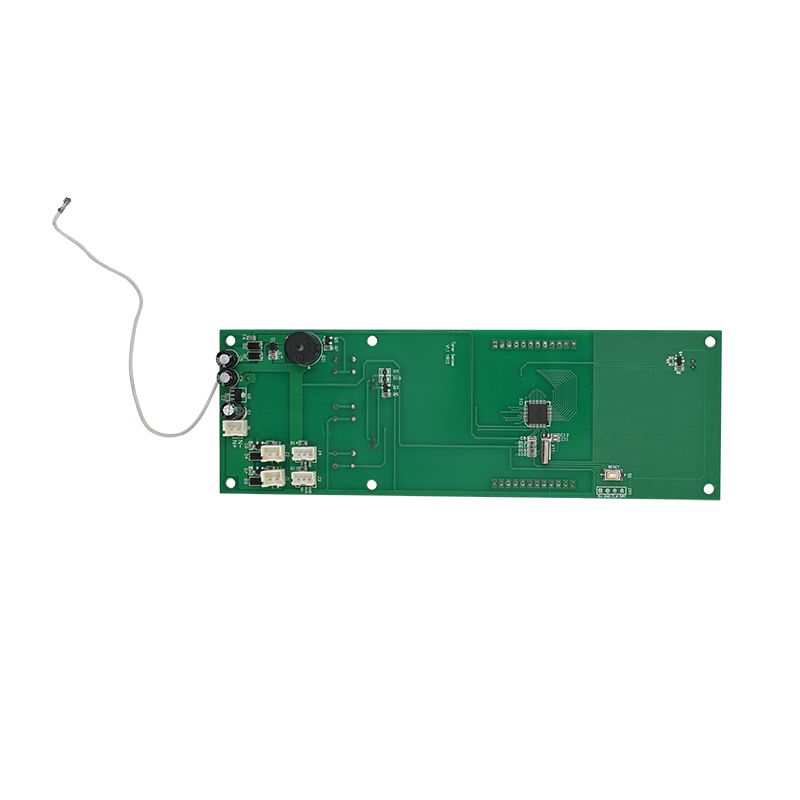

A Beauty Instrument PCBApunika aperakitan papan sirkuit dicithakdigunakake ing piranti kaendahan elektronik. Piranti kasebut nggunakake teknologi listrik lan/utawa elektronik kanggo ngrangsang, pijet, utawa ngetrapake perawatan ing kulit lan rambut. Instrumen kecantikan profesional PCBA biasane kalebu sawetara komponen, kayata mikrokontroler, sirkuit manajemen daya, sensor, lan antarmuka pangguna, lan liya-liyane.
Sawetara PCBA instrumen kaendahan populer kalebupiranti rai ultrasonik, Mesin terapi lampu LED, piranti ngencengi kulit frekuensi radio, helm wutah rambute, lan malahpangilon pinter. PCBAs iki dirancang kanggo nyedhiyani jinis tartamtu saka perawatan kaendahan kanggo pangguna ing cara non-invasif utawa minimally-invasif.
PCBA instrument kaendahan digunakake digunakake ing industri kaendahan lan bisa dituku saka supplier komponen elektronik utawa manufaktur sing spesialisasine ing prodhuksi PCB rakitan kanggo piranti kaendahan. Iku penting kanggo Wigati sing ngrancang lan Manufaktur jinis PCBAs mbutuhake kawruh majeng ing engineering electronics, supaya yen sampeyan planning kanggo nggawe Custom Beauty Instrument PCBA, disaranake kanggo njaluk bantuan profesional utawa panuntun dhumateng.
Paramèter | Kapabilitas |
Lapisan | 1-40 lapisan |
Tipe Majelis | Through-Hole (THT), Surface Mount (SMT), Campuran (THT+SMT) |
Ukuran Komponen Minimal | 0201(01005 Metrik) |
Ukuran Komponen Maksimum | 2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm) |
Jinis Paket Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, lsp. |
Pitch Pad Minimal | 0,5 mm (20 mil) kanggo QFP, QFN, 0,8 mm (32 mil) kanggo BGA |
Jembar Tilak Minimal | 0,10 mm (4 mil) |
Minimal Trace Clearance | 0,10 mm (4 mil) |
Ukuran Bor Minimal | 0,15 mm (6 mil) |
Ukuran Papan Maksimal | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0,0078 in (0,2 mm) nganti 0,236 in (6 mm) |
Materi Papan | CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Frekuensi Dhuwur, FPC, Rigid-Flex, Rogers, lsp. |
Lumahing Rampung | OSP, HASL, Flash Gold, ENIG, Gold Finger, lsp. |
Jinis Tempel Solder | Timbal utawa Lead-Free |
Ketebalan Tembaga | 0,5 OZ - 5 OZ |
Proses Majelis | Reflow Soldering, Gelombang Soldering, Manual Soldering |
Metode Inspeksi | Inspeksi Optik Otomatis (AOI), X-ray, Inspeksi Visual |
Metode Pengujian In-House | Tes Fungsional, Tes Probe, Tes Tuwa, Tes Suhu Dhuwur lan Kurang |
Wektu Turnaround | Sampling: 24 jam nganti 7 dina, Mass Run: 10 - 30 dina |
Standar Majelis PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E kelas ll |
1.Printing solderpaste otomatis
2.printing solderpaste rampung
3.SMT milih lan panggonan
4.SMT milih lan panggonan rampung
5.siap kanggo reflow solder
6.reflow solder rampung
7.siap kanggo AOI
8.Proses inspeksi AOI
9.penempatan komponen THT
10.proses solder gelombang
11.Rakitan THT rampung
12.Inspeksi AOI kanggo perakitan THT
13.Pemrograman IC
14.tes fungsi
15.Priksa lan ndandani QC
16.Proses pelapisan konformal PCBA
17.ESD packing
18.Siap Kirim
