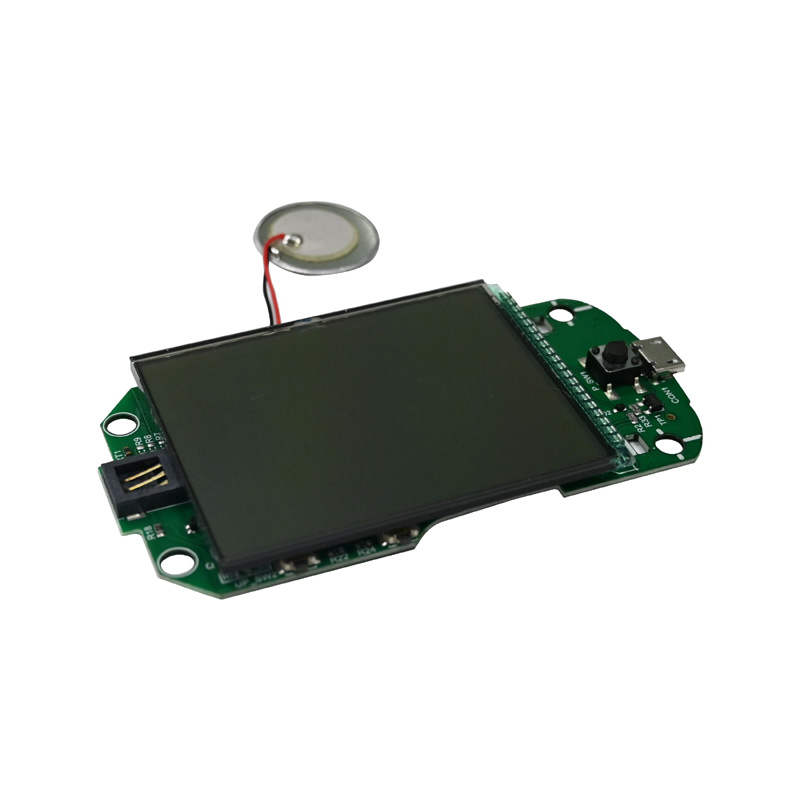

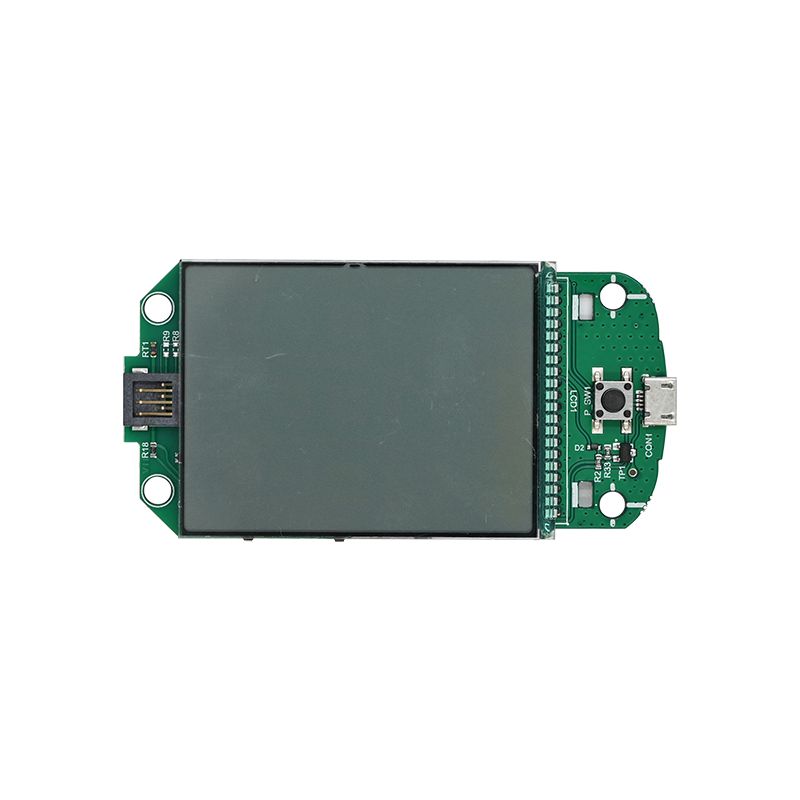

Unixplore Electronics minangka perusahaan Cina sing wis fokus ing nggawe lan ngasilake PCBA meter glukosa getih pinter kelas kapisan wiwit 2008. Kita duwe sertifikasi kanggo standar perakitan ISO9001: 2015 lan IPC-610E PCB.
Unixplore Electronics wis darmabakti kanggo kualitas HighMeter glukosa getih cerdas PCBA desain lan Pabrik wiwit dibangun ing 2011.
Kanggo nggawe PCBA Glukosa Darah Cerdas, sampeyan butuh kawruh babagan desain elektronik, tata letak papan sirkuit, lan program mikrokontroler. Mangkene proses langkah-langkah umum sing bisa mbantu sampeyan miwiti:
Klumpukne komponen lan alat desain sing dibutuhake:Sensor glukosa, Mikrokontroler, Power Supply, tampilan LCD, lan komponen liyane sing dibutuhake. Sampeyan uga mbutuhake piranti lunak desain PCB.
Desain skema sirkuit:Gunakake piranti lunak desain PCB kanggo nggawe diagram skematik sirkuit. Iki bakal dadi cithak biru kanggo tata letak PCB.
Tata letak PCB:Sawise nggawe diagram skematik, gunakake piranti lunak desain PCB sing padha kanggo ngrancang komponen ing papan PCB.
Nggawe PCB:Kirim file desain PCB menyang pabrikan PCB supaya bisa digawe.
Solder komponen:Sawise nampa PCB gundhul, solder komponen kasebut kanthi teliti.
Program mikrokontroler:Sambungake mikrokontroler menyang komputer lan program nganggo file hex kanggo maca data sensor glukosa lan nampilake ing layar LCD.
Tes PCB:Sawise rampung, nyoba PCB kanggo mesthekake yen bisa digunakake kanthi bener.
Paramèter | Kapabilitas |
Lapisan | 1-40 lapisan |
Tipe Majelis | Through-Hole (THT), Surface Mount (SMT), Campuran (THT+SMT) |
Ukuran Komponen Minimal | 0201(01005 Metrik) |
Ukuran Komponen Maksimum | 2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm) |
Jinis Paket Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, lsp. |
Pitch Pad Minimal | 0,5 mm (20 mil) kanggo QFP, QFN, 0,8 mm (32 mil) kanggo BGA |
Jembar Tilak Minimal | 0,10 mm (4 mil) |
Minimal Trace Clearance | 0,10 mm (4 mil) |
Ukuran Bor Minimal | 0,15 mm (6 mil) |
Ukuran Papan Maksimal | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0,0078 in (0,2 mm) nganti 0,236 in (6 mm) |
Materi Papan | CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Frekuensi Dhuwur, FPC, Rigid-Flex, Rogers, lsp. |
Lumahing Rampung | OSP, HASL, Flash Gold, ENIG, Gold Finger, lsp. |
Jinis Tempel Solder | Timbal utawa Lead-Free |
Ketebalan Tembaga | 0,5 OZ - 5 OZ |
Proses Majelis | Reflow Soldering, Gelombang Soldering, Manual Soldering |
Metode Inspeksi | Inspeksi Optik Otomatis (AOI), X-ray, Inspeksi Visual |
Metode Pengujian In-House | Tes Fungsional, Tes Probe, Tes Tuwa, Tes Suhu Dhuwur lan Kurang |
Wektu Turnaround | Sampling: 24 jam nganti 7 dina, Mass Run: 10 - 30 dina |
Standar Majelis PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E kelas ll |
1.Printing solderpaste otomatis
2.printing solderpaste rampung
3.SMT milih lan panggonan
4.SMT milih lan panggonan rampung
5.siap kanggo reflow solder
6.reflow soldering rampung
7.siap kanggo AOI
8.Proses inspeksi AOI
9.penempatan komponen THT
10.proses solder gelombang
11.Rakitan THT rampung
12.Inspeksi AOI kanggo perakitan THT
13.Pemrograman IC
14.tes fungsi
15.Priksa lan ndandani QC
16.Proses pelapisan konformal PCBA
17.ESD packing
18.Siap Kirim
