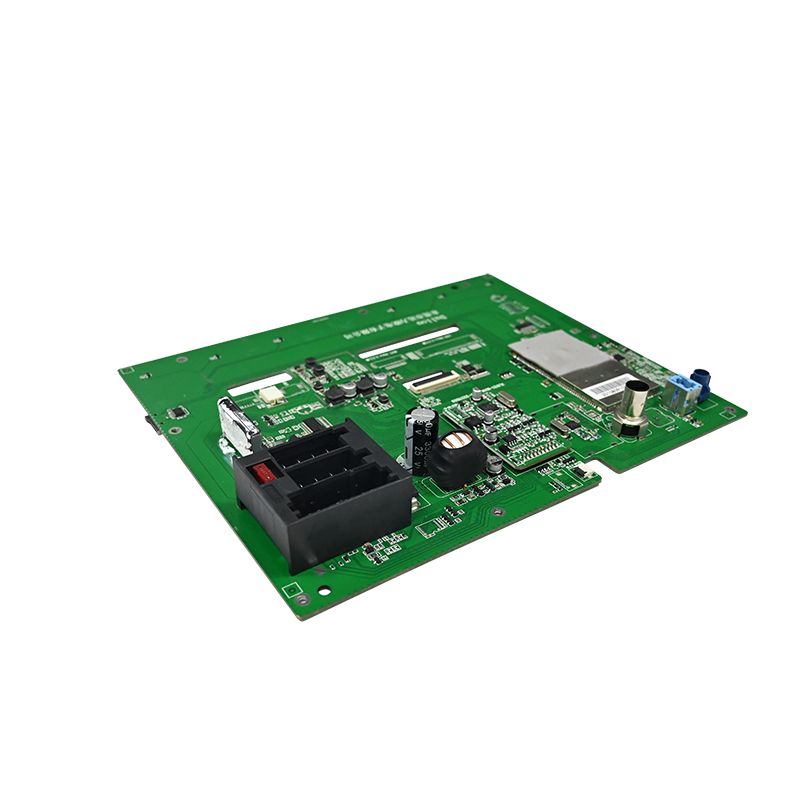

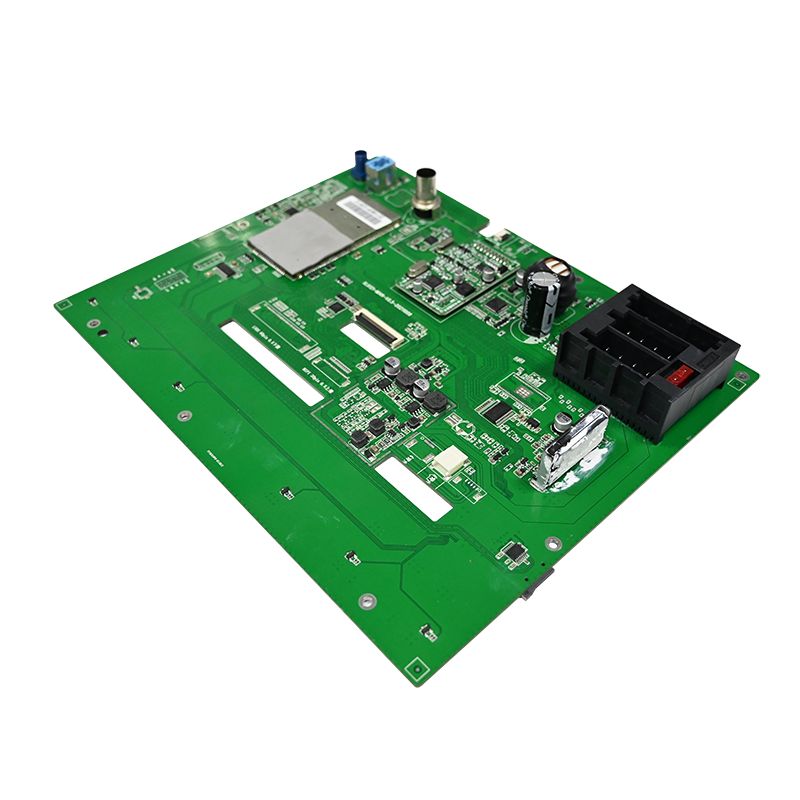

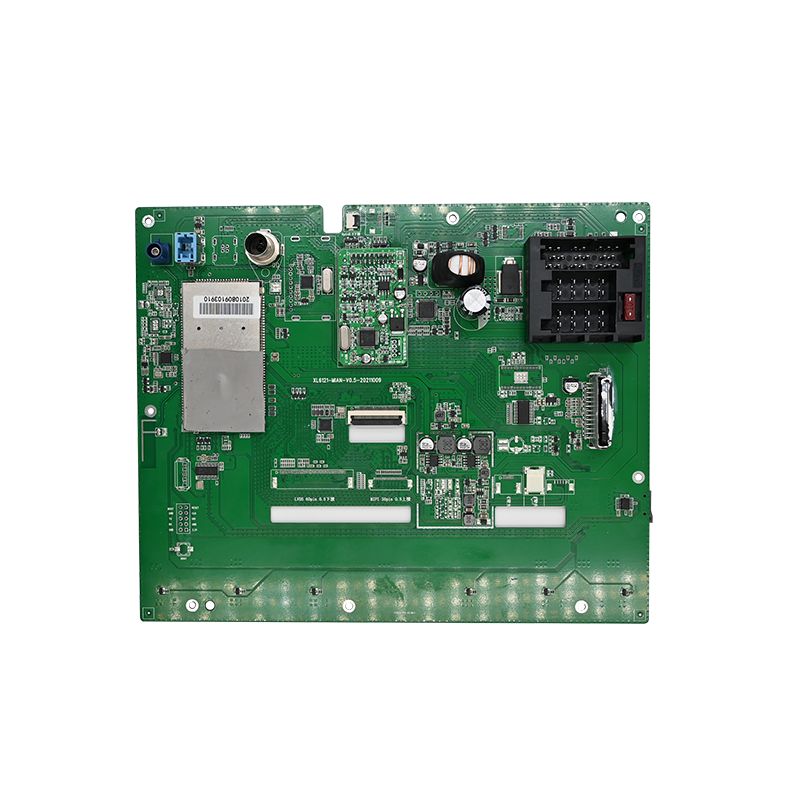

Dash Cam PCBA

Spesifikasi Kualitas Inti kanggo Dash Cam PCBA

Netepake paramèter kasebut sadurunge sumber komponen. Saben kaputusan mili saka syarat termal lan geter.

Lingkungan Operasi kanggo Otomotif

Anggaran Manajemen Thermal

Kritis: Derate kabeh kapasitor elektrolit dadi 50% rating voltase ing 105°C. Tutup 6.3V ing rel 5V gagal sajrone 6 sasi.

Pilihan Komponen kanggo Dash Cam PCBA Berkualitas Tinggi

Kualitas apik diwiwiti kanthi komponen kelas otomotif. Komponen kelas konsumen nyebabake kegagalan lapangan.

Sensor Gambar lan Majelis Lensa

Aja nggulung sensor rana tanpa ngreset global. Gerakan cepet ngasilake miring sing ndadekake piring ora bisa diwaca.

Prosesor lan Arsitektur Memori

Aturan linuwih: Gunakake LDO kapisah kanggo voltase referensi memori DDR (VREF). Naleni menyang VDD liwat divider resistor nyebabake bit flips ndhuwur 70 ° C.

Rantai Sumber Daya (Paling Kritis)

A dash cam PCBA gagal kene luwih saka ngendi wae.

Nyuntikake riak 200 mVpp ing 100 kHz ing input 12V. Video ngirim ora nuduhake bar horisontal.

Tata Letak PCBA kanggo Integritas Sinyal lan Panyebaran Panas

Tata letak nemtokake manawa PCBA dash cam nyathet kanthi dipercaya utawa ngunci lalu lintas.

Rekomendasi Tumpukan Lapisan (Minimal 6 Lapisan)

Aturan Routing Kritis

Jejak DDR3L - 50Ω ± 10% impedansi, klompok 8 jejak ing dawa 0,5 mm
MIPI CSI (sensor kanggo SoC) – pasangan diferensial, dawa ora cocog < 0,2 mm
Slot kertu SD - resistor seri 22Ω cedhak SoC kanggo kontrol overshoot
Kristal (27 MHz) – dering penjaga kanthi vias ground, ora ana bidang daya ing ngisor

Kontrol Proses Manufaktur kanggo Konsistensi

PCBA dash cam berkualitas tinggi mbutuhake kontrol proses statistik (SPC) ing saben baris.

Solder Tempel lan Reflow

Inspeksi Optik lan X-Ray

AOI (otomatis optik) - mriksa polaritas komponen, jembatan solder, timbal sing diangkat
AXI (X-ray) – wajib kanggo paket BGA (SoC lan DRAM). Rasio void ing ngisor bal <25%
ICT (test in-circuit) – verifikasi rel daya, jam, lan sinyal reset sadurunge firmware flash

Tes Validasi Sadurunge Produksi Massal

Saben desain PCBA dash cam kudu ngliwati enem tes kasebut.

FAQ - Pitakonan Umum Babagan Kualitas Dash Cam PCBA

Q1: Napa akeh desain PCBA dash cam gagal sawise 6 sasi mode parkir?
A: Gagal utama yaiku superkapasitor utawa degradasi baterei saka pangisi daya top-off terus-terusan ing panas dhuwur. Mode parkir ndadekake dash cam PCBA aktif sajrone 12+ jam saben dina ing suhu kaca ngarep 60–80°C. Telung kegagalan spesifik kedadeyan:
1.Superkapasitor ESR mundhak – Standar 2.7V/10F tutup nambah padha karo resistance seri saka 50 mΩ kanggo liwat 1Ω sawise 2000 jam ing 70°C. Iki ngalangi siram file pungkasan nalika kontak mati. Gunakake supercaps otomotif kanthi rating 85°C kanthi ESR awal <30 mΩ.
2.LDO thermal shutdown – 3.3V LDO nguwasani deteksi gerakan nalika diparkir. Tanpa konverter dhuwit khusus (90% efisien vs 60% kanggo LDO), suhu persimpangan ngluwihi 125°C. Ngalih menyang dhuwit sinkron karo spektrum nyebar.
3. Kebocoran baterei RTC – Baterei serep sel koin (CR1220) bocor elektrolit ing ndhuwur 80°C, ngrusak jejak sing cedhak. Ganti karo supercapacitor 0.1F kanggo serep RTC - ora ana risiko bocor.
Tansah verifikasi mode parkir nganggo kamera termal sawise 4 jam ing oven 50°C.

Q2: Kepiye penempatan komponen PCBA mengaruhi kualitas video wengi ing kamera mlayu?
A: Panggonan komponen nyebabake kopling gangguan listrik menyang garis daya analog sensor gambar lan jam. Telung aturan penempatan langsung mengaruhi rekaman wengi:
Tansah ngoper regulator 30 mm adoh saka sensor – Riak 2 MHz saka konverter DC-DC disambungake menyang rel analog 2.8V sensor yen jejak mlaku paralel. Ukur nganggo analisa spektrum - spur apa wae ing ndhuwur -85 dBV ing frekuensi jam piksel nggawe pita vertikal ing cahya sing sithik.
Pisah I/O digital saka jalur MIPI – Garis data kertu SD (nganti harmonik 200 MHz) mancar menyang jam MIPI diferensial nalika diarahake ing lapisan jejer. Tambah grounded liwat pager antarane SDIO lan MIPI wilayah.
Selehake tutup decoupling ing sensor 1 mm - Tutup keramik 4,7 µF ing saben pin daya nyerep gangguan frekuensi dhuwur. Cap luwih saka 2 mm nambah swara nganti 15 dB, katon minangka garis horisontal ing bayangan.
A dash cam PCBA uga glethakaken mrodhuksi video wengi resik ngendi piring lisensi diwaca ing 5 lux. Tata letak sing ora apik nambah artefak sing gagal ditinjau forensik.

Q3: Apa aku bisa nggunakake PCBA dash cam padha kanggo kamera ngarep lan mburi?
A: Ora, amarga ana telung prabédan hardware sing ora bisa ditanggulangi mung nganggo perangkat kukuh:
Jarak fokus lensa – Kamera ngarep mbutuhake fokus tanpa wates (3 meter menyang cakrawala). Kamera mburi kudu fokus cedhak (0,5 meter kanggo bumper) kanggo interior hatchback. Dhuwur laras lensa beda-beda 1,2 mm. A PCBA umum karo nduwèni lensa luwes biaya luwih saka loro designs darmabakti.
Orientasi sensor gambar – Kamera ngarep dipasang jejeg. Kamera mburi asring dipasang munggah (headliner kanggo kaca). Sensor maca piksel saka ndhuwur nganti ngisor. Muter gambar kanthi digital nambah latensi 1 pigura (33 ms ing 30 fps), nyebabake sinkronisasi sing ora cocog ing rekaman dual-channel. Hardware flip liwat setelan register mbutuhake file konfigurasi sensor beda.
Lingkungan termal – Kaca ngarep mburi nampa beban solar 30% luwih sithik tinimbang ngarep. PCBA sing dioptimalake ing ngarep kanthi throttling daya agresif bisa uga ora bakal nandhang pendinginan ing mburi, nyebabake ketidakcocokan tuwa kapasitor. Rong taun operasi bakal nuduhake unit ngarep gagal sadurunge mburi.
Nanging, desain motherboard umum karo loro Papan sensor mezzanine. Dasar dash cam PCBA ngemu prosesor lan daya. Saben papan sensor duwe gunung lensa dhewe, pin orientasi, lan ketebalan bantalan termal. Pendekatan iki nyuda total SKU nalika njaga kualitas gambar.

Target Hasil Produksi kanggo Kualitas Apik

PCBA dash cam kualitas apik tahan telung taun saka owah-owahan suhu saben dina, geter, lan transien voltase. Desain kanthi derating otomotif, validasi karo pencitraan termal, lan audit saben lot produksi. Pendekatan iki ngirim kamera mlayu sing njupuk momen sing penting.
