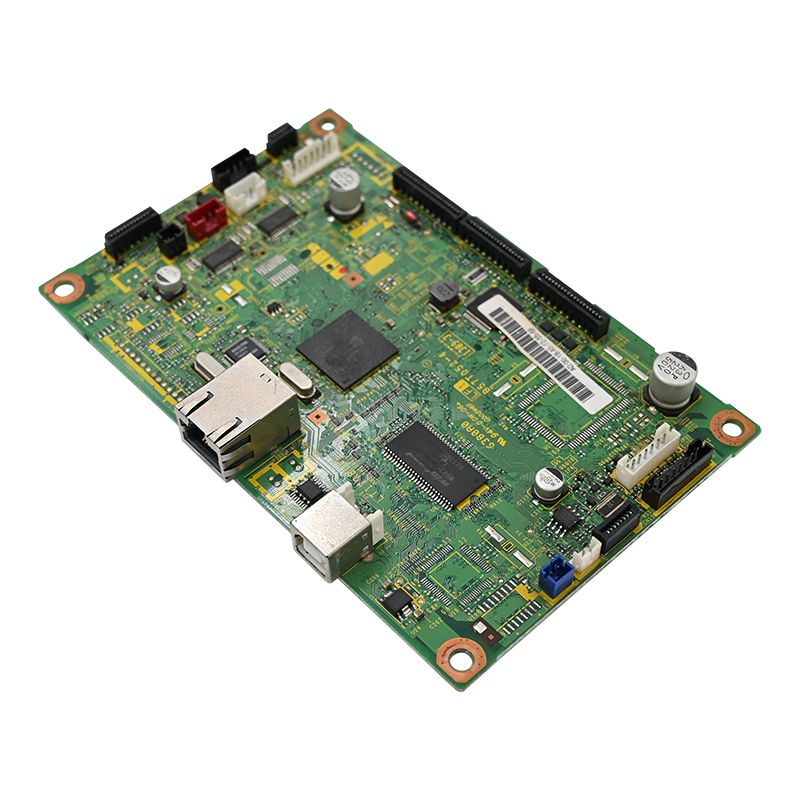

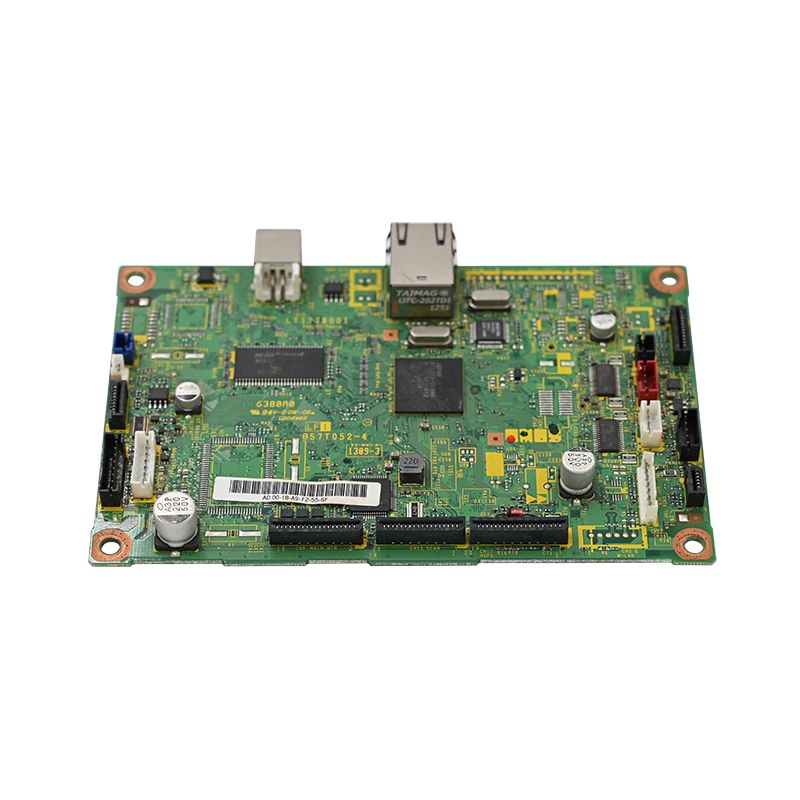

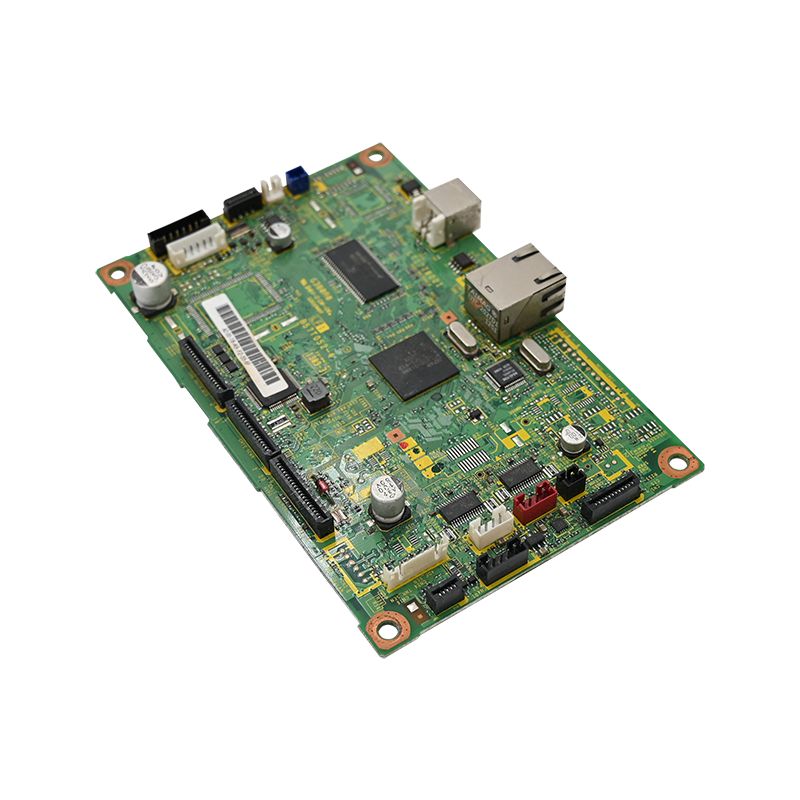

Obd Scanner PCBA

Nggawe PCBA scanner OBD2 sing awet lan akurat mbutuhake luwih saka mung ngrakit komponen. Saka rong puluh taun ing hardware diagnostik otomotif, gagal asring bali menyang desain PCB miskin, konektor substandard, utawa manajemen termal ora nyukupi. Ing ngisor iki minangka cithak biru langkah-langkah kanggo ngasilake papan kelas profesional sing bisa urip ing kahanan garasi ing donya nyata.

Kirim Pitakonan

Deskripsi Produk

Nalika kendharaan saya tambah komputerisasi, panjaluk pemindai OBD2 (On-Board Diagnostics) sing presisi dhuwur lan awet terus tuwuh. Ing Unixplore Electronics, kita nyedhiyakake layanan manufaktur OBD2 Scanner PCBA sing komprehensif-saka tata letak PCB lan sumber komponen nganti perakitan, pengujian, lan lapisan konformal.

Kanthi pengalaman luwih saka sepuluh taun ing sektor elektronik otomotif, solusi PCBA pemindai OBD2 kita direkayasa kanggo nahan lingkungan sing atos ing bengkel otomotif lan teluk mesin.

Napa Pilih Unixplore kanggo OBD2 Scanner PCBA?

Kualitas Kelas Otomotif: Papan kita digawe kanthi komponen sing dirating saka -40°C nganti +105°C, njamin operasi ing suhu hood sing ekstrem.
Manufaktur Turnkey: Kita nawakake layanan siji-mandeg kalebu perakitan SMT, uji fungsional, lan bangunan kothak.
Fokus Reliabilitas: Fitur kalebu desain PCB 4-lapisan kanggo integritas sinyal, lapisan conformal kanggo proteksi karat, lan In-Circuit Testing (ICT) sing ketat.
Keunggulan Certified: Fasilitas kita wis disertifikasi ISO 9001:2015 lan tundhuk karo standar IPC-610E.

Spesifikasi Inti OBD2 Scanner PCBA

Papan pemindai OBD2 profesional kita dirancang kanthi paramèter non-negotiable kanggo mesthekake kompatibilitas karo kendaraan 1996-saiki (loro bensin lan diesel).

Paramèter	Spesifikasi	Kauntungan teknis
Tegangan operasi	8V - 36V DC (kanthi proteksi sementara 60V)	Ngalahake spike voltase sajrone mlumpat tanpa karusakan.
Protokol Komunikasi	BISA (ISO 15765), KWP2000, ISO 9141, J1850, UDS	Njamin jangkoan kendaraan sing amba (Amerika, Eropa, Asia).
MCU (Prosesor)	Korteks ARM 32-bit (≥168 MHz)	Nyedhiyakake dekoding bebas lag saka pirang-pirang PID ing wektu nyata.
Input Analog	2 saluran, 0-5V, resolusi 12-bit	Ngidini maca langsung sensor analog (MAP, TPS).
Suhu Operasi	-40°C nganti +105°C	Tahan panas teluk mesin lan iklim beku.
Proteksi ESD	Kontak ±8kV, debit udara ±15kV (IEC 61000-4-2)	Nyegah karusakan statis saka pangguna sing kerep ditangani.
Struktur PCB	4-Lapisan (minimal) karo pesawat lemah/daya khusus	Nyuda gangguan ing bis CAN / LIN kanggo transmisi data dipercaya.

Rekomendasi BOM & Sumber Komponen

Kita mung nggunakake komponen premium sing asale saka distributor resmi kanggo njamin umur dawa lan kinerja.

Transceiver: Transceiver CAN kelas otomotif + transceiver sing cocog karo ISO9141/KWP2000 kanggo komunikasi bus sing kuat.
Proteksi: Larik dioda supresi voltase transien kanggo proteksi dump load.
Konektivitas: Konektor lanang OBD2 16-pin, dilapisi emas kanthi kait sing ngunci (nyegah oksidasi kontak lan njamin keandalan jangka panjang sajrone siklus plug sing kerep).
Regulator Tegangan: Regulator 5V/400mA kelas otomotif njamin pasokan listrik sing stabil.

Proses Manufaktur Kita: Kualitas Tanpa Kompromi

Kita ngetutake aliran manufaktur sing ketat kanggo nyuda kegagalan lapangan lan ngasilake garansi.

1. Tata Letak PCB & Integritas Sinyal

Grounding Bintang: Area analog lan digital dipisahake lan disambungake mung ing siji titik cedhak sumber daya kanggo nyuda gangguan.
Kontrol Impedansi: CAN_H/CAN_L jejak podo karo lan dicocogake dawa (120Ω ± 10% impedansi diferensial).
Penempatan ESD: Komponèn pangayoman diselehake ing 5mm pin konektor OBD2 kanggo safety optimal.

2. Majelis & Soldering

Solder Bebas Timbal: Panggunaan solder SAC305 kanggo kepatuhan RoHS.
Konektor Liwat Lubang: Ditemtokake kanggo konektor OBD2 16-pin kanggo nyegah retak sawise siklus plug bola-bali.
Lapisan Konformal: Lapisan akrilik utawa silikon ditrapake kanggo nglindhungi kelembapan lan tetesan kimia.

3. In-Circuit Testing (ICT) & Kalibrasi

Saben PCBA scanner OBD2 kudu ngliwati protokol sing ketat sadurunge dikirim:

Tes Kesinambungan: Mriksa kathok cendhak ing kabeh 16 pin.
Tes Salaman: Siklus liwat CAN, KWP, J1850 nggunakake simulator kendaraan sing bisa diprogram.
Priksa Draw Saiki: Diverifikasi dadi <70mA nalika nganggur (mati) kanggo nyegah boros baterei mobil.

Mode Gagal Umum & Nyegah Kita

Gagal	Solusi Kita
Ora ana komunikasi ing sawetara model	Penambahan resistor pull-up 510Ω ing K-line.
Reset acak nalika cranking	Kapasitor tataran input (1000µF) ditambahake kanggo nyegah brownout.
Diunekake CAN transceiver	Gawan dioda pangayoman bus CAN darmabakti antarane CAN_H / CAN_L lan lemah.

Layanan Nilai Tambah: Integrasi Bluetooth/WiFi

Nambahake konektivitas nirkabel menyang scanner OBD2 asring nyebabake tantangan EMC. Kita duwe keahlian teknik kanggo nggabungake Bluetooth/WiFi kanthi sukses nalika ngliwati standar EMC otomotif (contone, CISPR 25).

Isolasi Fisik: Bagian nirkabel diisolasi saka jejak CAN kanggo nyilikake interferensi.
Daya Kapisah: Regulator voltase khusus kanggo modul nirkabel kanggo nyegah kopling swara.
Ferrite Beads & Common-Mode Chokes: Digunakake ing input daya lan garis CAN kanggo nyuda emisi lan njamin integritas sinyal.

Babagan Uniexplore Electronics

Madeg ing taun 2011, Unixplore Electronics Co., Ltd. minangka panyedhiya utama layanan manufaktur elektronik kontrak turnkey siji-mandeg.
Kapasitas Pabrik: Swara 3.000 meter persegi pabrik kanthi 6 garis SMT lan 4 jalur DIP.
Output Tahunan: Swara 1.500.000 PCBA lan 150.000 set produk rampung.
Jangkauan Global: Kita ngekspor menyang Amerika Utara, Eropa, lan Oseania.

Siap miwiti proyek scanner OBD2 sampeyan?

No Minimum Order Quantity (NO MOQ)
Konsultasi teknis gratis lan review DFM
Pengiriman prototipe ing paling sethithik 72 jam

Aja nganti produk diagnostik otomotif tetep macet ing tahap cetak biru. Kanthi pengalaman luwih saka sepuluh taun ing manufaktur PCBA elektronik otomotif, Unixplore mbantu sampeyan ngowahi desain kanthi cepet dadi produk sing siap produksi massal.
