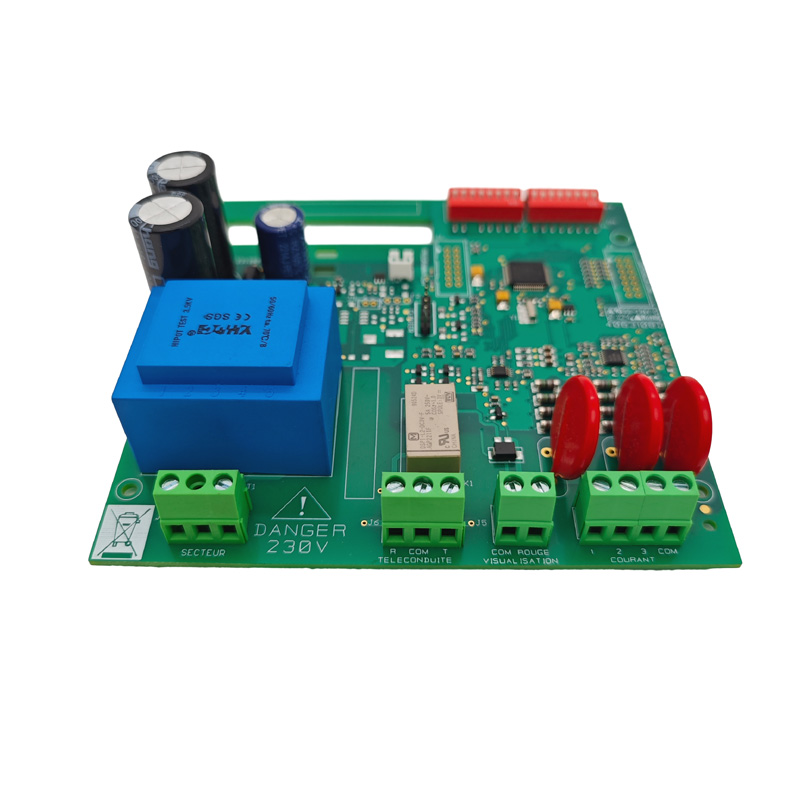

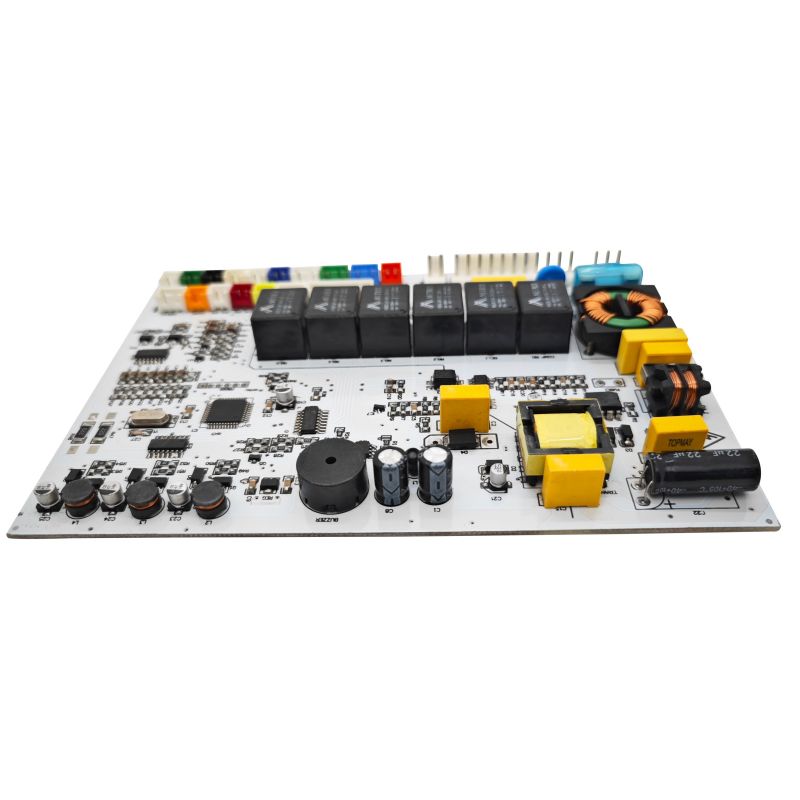

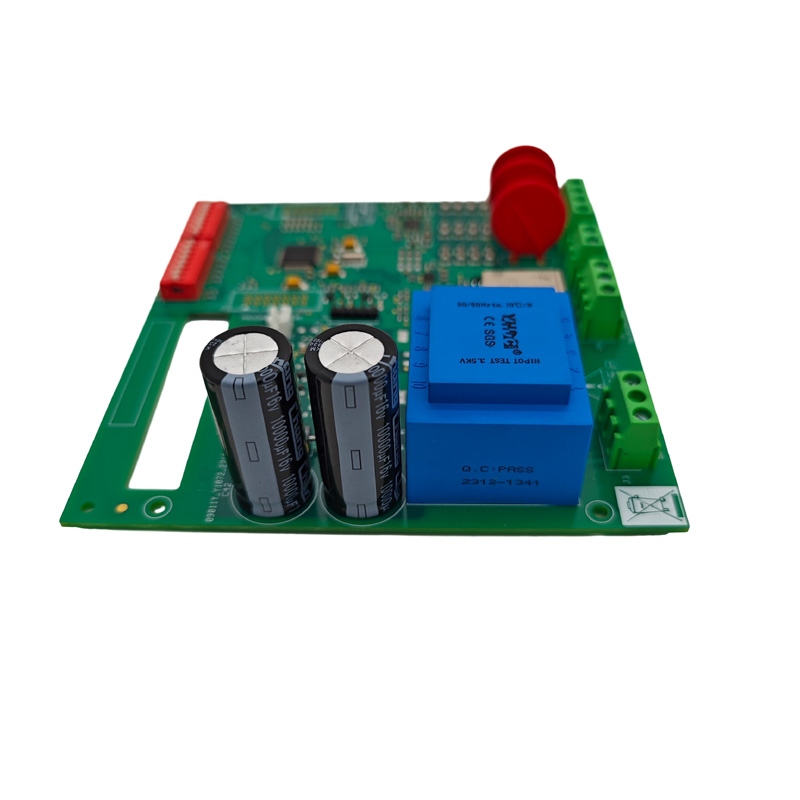

Fishing Sonar PCBA

Sistem sonar fishing (fish finder) minangka komponen elektronik inti ing peralatan deteksi segara, akeh digunakake ing fishing rekreasi, fishing komersial, lan eksplorasi ing jero banyu. Minangka panyedhiya layanan manufaktur PCBA profesional, kita kurban solusi siji-mandeg saka desain kanggo Déwan produk rampung, njupuk operasi dipercaya ing lingkungan segara atos ditondoi dening semprotan uyah, asor dhuwur, lan fluktuasi suhu nemen.

Two Majelis inti saka Fishing Sonar PCBA

Sistem sonar kasusun saka rong rakitan elektronik, saben duwe syarat PCBA sing beda-beda:

Tampilan/Prosesor PCBA

• Pangolahan sinyal Sonar - ngowahi gema bali menyang gambar digital

• Integrasi pandhu arah GPS - nggabungake data posisi karo maca sonar

• Tampilan nyopir - ngontrol LCD utawa output layar demek

• Interaksi antarmuka pangguna - tombol maca utawa input tutul

Transduser PCBA

1. Generasi pulsa - nggawe semburan voltase dhuwur (±40V nganti ±100V) ing frekuensi sonar

2. Resepsi gema - nggedhekake lan ngatur sinyal bali sing lemah (rentang mikrovolt)

3. Transmit / Nampa ngoper - kanthi cepet ngoper antarane ngirim lan nampa mode

4. Impedansi cocog - cocog kabel lan karakteristik transduser

Tren Manufaktur Modern: Transduser mancing dhuwur saiki nggunakake teknologi SMT, kanthi mesin pick-and-place dipasang unsur piezoelektrik langsung menyang PCBA, ngganti posisi manual kristal keramik kanggo akurasi sing luwih apik lan biaya sing luwih murah.

Spesifikasi Teknis Inti

Konfigurasi sing kasedhiya

• Frekuensi tunggal, sinar tunggal: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Frekuensi ganda, sinar tunggal: 38/200 kHz utawa 50/200 kHz (umum kanggo mancing)

• Daya dhuwur: konfigurasi komersial banyu jero 4 kW

Spesifikasi Fisik PCBA

Enem Pertimbangan Desain Kritis

1. Integritas Sinyal - Njamin Akurasi Deteksi

Frekuensi Sonar sawetara saka 50 kHz kanggo liwat 900 kHz. Tata letak PCBA langsung mengaruhi jangkauan lan akurasi deteksi:

• Jejak sing dikontrol impedansi: 50Ω utawa 75Ω khas kanggo kabel transduser

• Dawane jejak sing cocog: Kanggo transduser array bertahap, kabeh jejak unsur kudu duwe dawa listrik sing padha

• dering Guard: Surround input analog sensitif karo ngambah lemah kanggo nolak gangguan

• Analog kapisah / latar digital: Sambungake ing titik lintang siji cedhak input daya

2. Proteksi Kelembapan - Faktor Reliabilitas #1

Lingkungan laut nyedhiyakake PCBA kanggo semprotan uyah, kondensasi, lan kecemplung langsung. Lapisan konformal ora bisa dirundingake:

Target Rating IP:

• Unit tampilan: IP65 minimal (kedap bledug, tahan semprotan banyu)

• Rakitan transduser: IP68 minimal (bukti kecemplung nganti 1m+)

3. Transmit/Receive (T/R) Switching – Nglindhungi Panrima Sensitif

Transduser sonar ora bisa ngirim lan nampa bebarengan. PCBA kudu kalebu saklar T/R sing nglindhungi Low-Noise Amplifier (LNA) sensitif saka pulsa ngirim voltase dhuwur:

• Proteksi telung lapisan: sirkuit Chopper + voltase clamping + resistance seri

• Wektu nanggepi: <10μs (1ft ambane ing banyu cethek = 2μs round trip)

• Rating proteksi panrima: Urip ± 100V puncak ing input ± 5V

4. Desain Power Amplifier

Ningkatake sinyal level logika MCU (5V) menyang voltase sing dibutuhake kanggo nyopir transduser:

5. Receiver Chain - Amplifikasi lan Filtering

Gema bali banget banget (millivolts utawa microvolts). Rantai panrima mbutuhake gain dhuwur kanthi gangguan sing sithik:

6. Desain Sumber Daya

Ngasilake pirang-pirang rel tegangan resik saka input baterei laut 12V tunggal:

Rekomendasi: Gunakake regulator switching kapisah kanggo ril digital lan analog. Gunakake LDOs sawise ngoper konverter kanggo daya cleanest kanggo chain panrima.

PCBA Layout Aturan linuwih

Panduan Pemilihan Materi

Persyaratan Pengujian Produksi

Kualifikasi Lingkungan (Standar Produk Komersial)

Pitakonan

Q1: FR4 kaku utawa PCB fleksibel kanggo perakitan transduser?

Loro-lorone sregep; pilihan mengaruhi kinerja lan linuwih:

• FR4 kaku: Paling apik kanggo transduser unsur tunggal sing prasaja, desain frekuensi rendah (50-83 kHz). Biaya luwih murah, manufaktur luwih gampang, nanging ora bisa cocog karo wangun lambung sing mlengkung.

• PCB fleksibel: Paling apik kanggo susunan bertahap, frekuensi dhuwur (200 kHz +), desain omah sing mlengkung. Cocog karo wangun kompleks, nyuda ukuran omah, nanging biaya sing luwih dhuwur.

Tren industri: Penemu iwak premium saiki nggunakake PCBA fleksibel kanthi unsur piezoelektrik SMT, ngidini posisi sing tepat saka puluhan unsur transduser cilik ing susunan mlengkung utawa linear kanggo mbentuk sinar sonar.

Q2: Kepiye cara nglindhungi preamp panrima saka pulsa ngirim voltase dhuwur?

Gunakake skema perlindungan telung lapisan:

1. Sirkuit chopper: MOSFET utawa dioda PIN mundur kanthi seri kanthi input panrima - dipateni nalika ngirim

2. Clamping voltase: Penjepit dioda Schottky utawa Zener bali menyang ± 5V utawa ± 10V

3. Rintangan seri: 100Ω nganti 1kΩ resistor antarane switch T/R lan watesan input LNA sajrone kahanan fault

Q3: Apa sing nyebabake sinyal sonar intermiten utawa gema hantu?

Asring dilacak kanggo desain PCBA utawa cacat perakitan:

1. Kelembapan mlebu ing konektor → Pot persimpangan konektor, gunakake konektor sing disegel

2. Sambungan solder retak ing unsur SMT → Gunakake PCB fleksibel, tambahake underfill epoksi

3. Decoupling ora cukup ing rel daya → Tambah kapasitor akeh 1000μF, misahake 100μF + 100nF decoupling kanggo rel LNA

4. Penyetelan filter bandpass sing ora apik → Gunakake komponen toleransi 1%, verifikasi karo penganalisis jaringan

Napa Pilih Kita - Precision Cocog karo Persyaratan PCBA Sonar Fishing

Kita wis mbangun kemampuan khusus kanggo ngatasi tantangan unik manufaktur elektronik laut:

1. Proses Proteksi Kelembapan Mature

Karat semprotan uyah lan mlebune kelembapan minangka tantangan utama ing lingkungan segara. Kita nawakake opsi lapisan konformal akrilik, silikon, lan urethane kanthi penyemprotan selektif (nyegah presisi area konektor) lan tracer fluoresensi UV supaya gampang dipriksa - nyukupi syarat perlindungan IP68 kanggo rakitan transduser.

2. Fleksibel PCB lan Kapabilitas Manufaktur Kaku-Flex

Transduser fishing dhuwur-dhuwur nggunakake solusi unsur piezoelektrik PCB + SMT fleksibel. Kita ndhukung manufaktur PCB (polyimide/PET) fleksibel lan papan fleksibel - mbisakake posisi array sing akurat, kompatibilitas omah sing mlengkung, lan ukuran sakabèhé suda.

3. One-Stop Turnkey Service - Suda Koordinasi nduwur sirah

Saka fabrikasi PCB → sumber komponen → perakitan SMT/DIP → pemrograman → uji fungsional → lapisan konformal → perakitan kabel sabuk → perakitan produk rampung, kabeh proses rampung ing omah, nyuda biaya koordinasi multi-vendor lan risiko kualitas.

4. Kapabilitas Testing lan Validasi Komprehensif

Dilengkapi 2 kamar uji tuwa, 2 kamar uji suhu dhuwur/rendheng, lan macem-macem instrumen uji profesional, kita bisa nindakake:

• In-Circuit Test (ICT)

• Tes siklus termal (-40°C nganti +85°C)

• Tes semprotan uyah

• Tes kejut suhu

• Pengujian fungsional (kalebu validasi switching T/R, pengujian lantai kebisingan)

5. Dhukungan Volume Fleksibel

Kapasitas produksi PCBA taunan ngluwihi 1,5 yuta unit, nalika ndhukung pilot volume cilik tanpa MOQ – transisi mulus saka verifikasi prototipe menyang produksi massal.

Kualifikasi Kita

• Diadegake: 2011

• Area Pabrik: 3.000+ sqm

• Teknisi R&D: 20

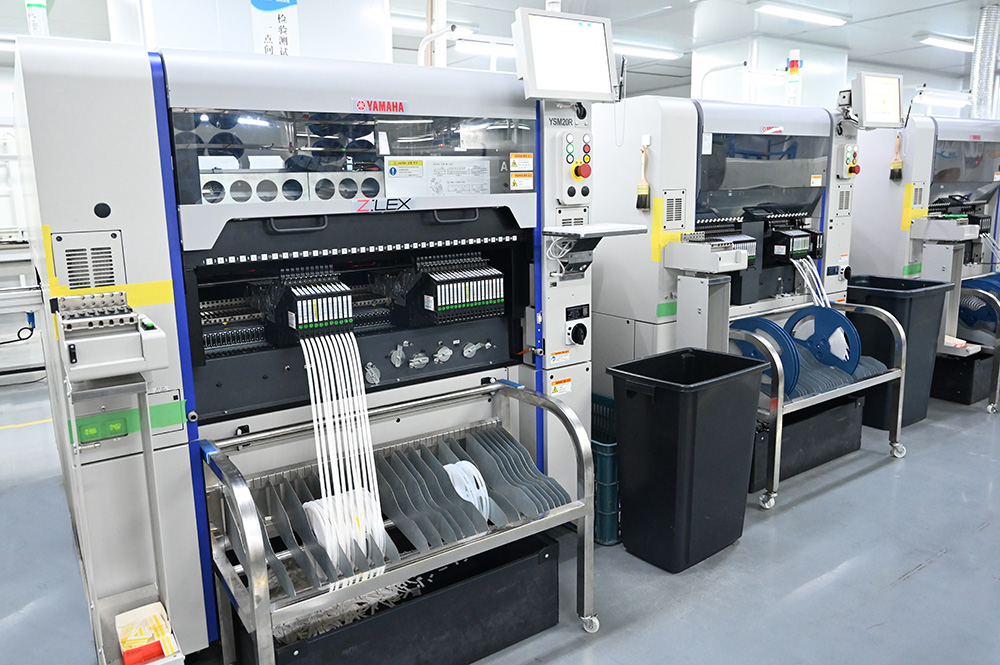

• Lini Produksi SMT: 6

• Jalur Majelis DIP: 4

• Jalur Perakitan Produk Rampung: 2

• Sistem Mutu: ISO 9001:2015 certified, IPC-610E compliant

• Pasar Ekspor: Amerika Utara, Amerika Selatan, Eropa, Asia, Oceania
