Apa Soldering Nitrogen Reflow lan Napa Dianggep?
Nitrogen reflow ngganti hawa standar ing oven kanthi 99,9% N₂ murni. Ora ana oksigen nyegah pembentukan oksida ing tempel solder lan timbal komponen.
Perbandingan Proses
Parameter Aliran Udara Standar Aliran Ulang Nitrogen (N₂)PerbedaanTingkat oksigen20,9%< 1000 ppm (0,1%)200× kurang O₂Sudut wetting25--35°10--15°2× pembasahan sing luwih apikVoiding ing bantalan termal15--25% area5---10% area5---10% cacat0,5--2%< 0,05%10× kurangSolder ballingKelihatanNoneCleaner boards

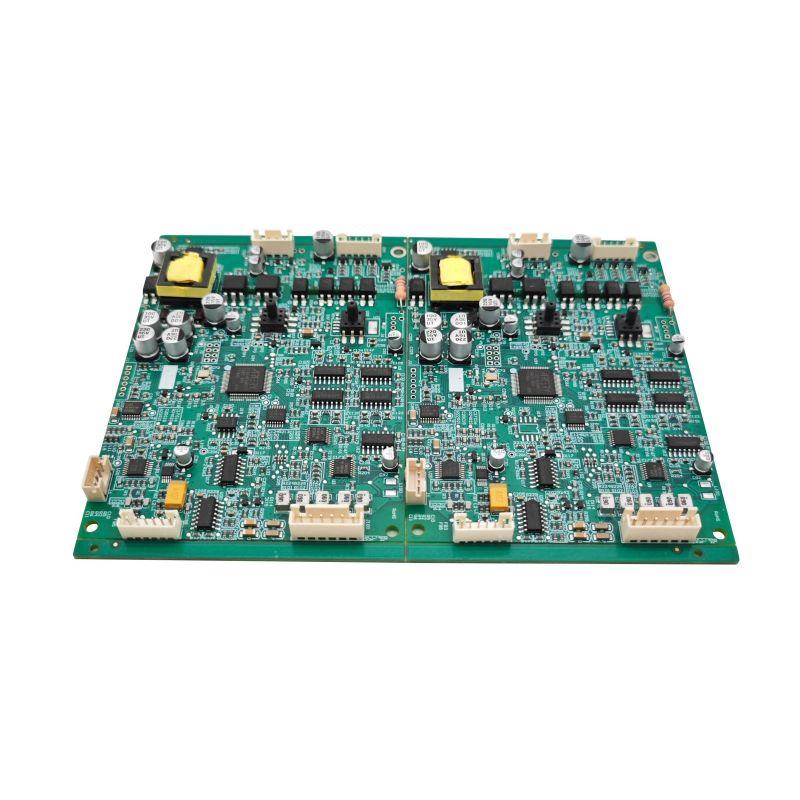

Masalah Oksidasi ing Robot Industri PCBA
Robot industri PCBA asring nggunakake bantalan termal gedhe (tembaga sing katon) ing MOSFET, driver gerbang, lan IC manajemen daya. Bantalan iki ngoksidasi kanthi cepet ing reflow udara, nyegah solder saka wetting kanthi. Asil punika void sing njebak panas lan nimbulaké gagal lapangan sawise 1000+ jam operasi.
Where Nitrogen Reflow Nyedhiyani Nilai Clear
Ora saben robot industri PCBA entuk manfaat sing padha. Nitrogen ndadekake pangertèn ing skenario tartamtu.

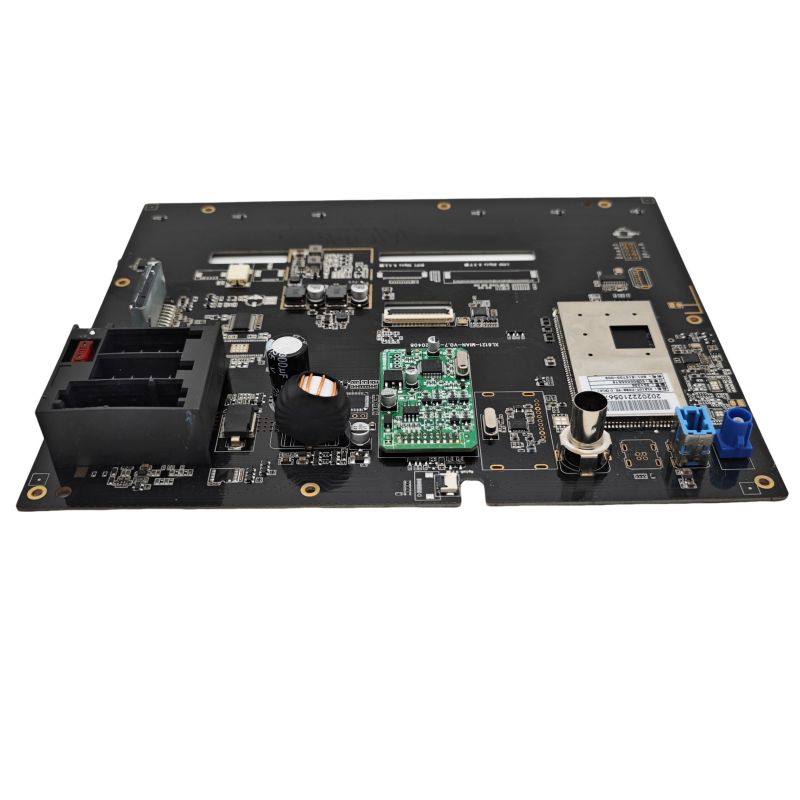

Wilayah Tembaga Gedhe lan Komponen Heavy
Fitur Papan Risiko Aliran Ulang UdaraManfaat Nitrogen10×10 mm bantalan termal> 30% kekosongan, titik panas< 8% kekosongan, seragam20+ lapisan papan (tebal)Pemanasan sing ora rata ing lapisan Transfer panas sing luwih apik liwat pembasahan Konektor gedhe (40+ pin)Cacat head-in-pillow100% dadi formasi OxModul motorik IGBT dadi formasi sendi dawa.
Data donya nyata: Ing enem sumbu robot controller PCBA karo 12 daya MOSFET ing Papan siji, nitrogen reflow suda lapangan bali saka 3,2% kanggo 0,4% liwat 24 sasi. Mode kegagalan utama - kekosongan bantalan termal sing nyebabake overheating - mudhun 87%.
Low-Voltage, Tilak Arus Dhuwur
Robot industri PCBA kanggo drive servo nggawa 30--80A ing lapisan njero. Voids ing resistor pangertèn saiki (0,5 mΩ, paket 2512) nggawe variasi resistance sing ngrusak maca torsi.
Komponen Rasa SaikiVariasi Aliran Ulang UdaraVariasi Aliran Ulang Nitrogen4-terminal shunt (2512)±8% amarga voiding±1,5%Sense resistor temperature mundhak15°C5°CCKalibrasi hanyut sawise 500 siklus12%2%
Ngendi Nitrogen Reflow Ora Perlu
Nitrogen nambah biaya (modifikasi oven + konsumsi gas = $ 0,08--0,12 saben PCBA). Aja nggunakake kanggo kasus iki.
Papan Cilik karo Massa Thermal Low
SkenarioNitrogen Ora Dibutuhake Sisi tunggal, < 50 komponen Aliran ulang udara ngasilake < 8% kekosonganKabeh paket cilik (0402, QFN 3×3) Ora ana bantalan termal gedhe SAC305 bebas timah tanpa bagean sensitif Fluks standar nangani aliran ulang udara Papan prototipe volume rendah (ora ana biaya standar)
Papan Nggunakake High-Activity Flux
Sawetara fluks sing ora resik (contone, Senju M705-GRN360-K2-V) ngemot aktivator sing bisa digunakake kanthi efektif ing hawa nganti 240°C. Nitrogen ora nambah keuntungan sing bisa diukur. Priksa lembar data fluks kanggo sensitivitas oksigen.
Parameter Implementasi kanggo Robot Industri PCBA
Yen sampeyan arep nggunakake nitrogen, aplikasi setelan tartamtu iki.
Profil Oven Ing Nitrogen
ZoneTemperatureTimeO₂ TargetPheat150--180°C60--90 sec< 5000 ppmRendam180--210°C60--90 sec< 2000 ppmReflow peak (SAC305)240--250°C30--60 sec ramp --- Ora ana syarat
Kritis: Tansah O₂ ing ngisor 1000 ppm sajrone puncak reflow. Ndhuwur 1500 ppm, entuk manfaat ilang - kekosongan bali menyang tingkat aliran udara.
Tingkat Aliran Nitrogen lan Kemurnian
ParameterRekomendasi Kemurnian 99,9% minimal (kelas 3,0)Titik embun-40°C utawa luwih murahLaju alir15--25 m³/jam (oven 6 zona khas)
Perkiraan biaya: Kanggo PCBA robot industri khas 100 × 150 mm, nitrogen nambah $0,10 saben Papan ing 10.000 volume. Ing volume 100.000, biaya mudhun dadi $ 0,04 saben papan.
Tes kanggo Validasi Keuntungan Nitrogen
Sadurunge nindakake nitrogen kanggo robot industri PCBA, jalanake loro tes kasebut.
Perbandingan Voiding (X-Ray)
1. Reflow 20 Papan ing udhara, 20 Papan ing nitrogen
2. X-ray saben Papan ing 0 ° lan 45 ° ngiringake
3. Ukur area kekosongan ing ngisor bantalan termal paling gedhe (contone, IC driver motor)
4. Kriteria lulus kanggo kabeneran nitrogen: Pengurangan void > 50% dibandhingake karo hawa
Cross-bagean lan Test Geser
TestAir Reflow ResultNitrogen TargetIMC ketebalan (intermetallic)1--3 µm uneven2--4 µm uniform Void diameter> 200 µm common< 100 µm rareKekuwatan geser bola (0,5 mm BGA)800--1000 gf1100--13
FAQ - Pitakonan Umum Babagan Nitrogen Reflow kanggo Industrial Robot PCBA
Q1: Apa nitrogen reflow nambah linuwih gabungan solder kanggo industri robot PCBA kapapar geter?
A:Ya, nanging mung kanggo mekanisme kegagalan tartamtu. Robot industri ngalami getaran 5--50 Grms saka motor servo lan gearbox. Loro kegagalan sing gegandhengan karo geter nambah kanthi nitrogen:
Kirkendall voiding-- Ing aliran udara, wutah tembaga-timah intermetallic (IMC) ora duwe aturan baku, nggawe rongga mikroskopik ing antarmuka. Ing geter, voids iki coalesce lan retak sawise 5000--10.000 jam. Nitrogen reflow ngasilake seragam IMC (Cu₆Sn₅ lapisan) tanpa void. Tes geter (20 Grms, 10--2000 Hz, 100 jam) nuduhake sendi nitrogen bisa urip 3x luwih suwe.
Solder lemes cedhak komponen abot-- Trafo gedhe (15×15 mm) ing robot industri PCBA ngalami ekspansi termal diferensial sajrone pemanasan robot (25°C nganti 85°C). Ing reflow udhara, voids musataken ing sudhut komponen ngendi stress paling dhuwur. Kekosongan kasebut minangka situs wiwitan retak. Kanthi nitrogen, sendi sing bebas void nyebar stres kanthi merata.
dandan kuantitatif-- Pengujian urip kanthi cepet (kejut termal -40°C nganti +125°C, 1000 siklus + getaran simultan) nuduhake:
- Sambungan reflow udara: 12% retak utawa gagal
- Sambungan reflow nitrogen: 1,5% retak
Nanging, nitrogen ora ndandani geometri pad sing ora dirancang utawa aperture stensil sing salah. Tansah ngoptimalake sing pisanan, banjur nambah nitrogen.
Q2: Apa persentase kekosongan sing bisa ditampa kanggo tahap daya PCBA robot industri, lan bisa entuk nitrogen?
A:Kanggo tahap daya PCBA robot industri (drive motor, IGBT, MOSFET), voiding sing bisa ditampa gumantung saka beban termal. Ana telung tingkatan:
Tier 1 -- Daya dhuwur (terus-terusan > 20A saben FET)
Area kekosongan sing bisa ditampa: <5%. Diameter rongga tunggal: <0,2 mm. Iki mung bisa ditindakake kanthi reflow nitrogen (1000 ppm O₂) plus reflow vakum (opsional). Tanpa nitrogen, void khas yaiku 15-25%.
Tier 2 -- Daya Sedheng (puncak 10--20A, intermiten)
Area kekosongan sing bisa ditampa: <10%. Ora ana rongga tunggal> 0,5 mm. Nitrogen reflow konsisten entuk 5--8% void. Aliran ulang udara ngasilake 12--18% - asring marginal nanging liwat yen simulasi termal ngidini.
Tier 3 -- Daya sithik (< 5A, IC sinyal)
Area kekosongan sing bisa ditampa: <25%. Voids duwe pengaruh termal minimal. Nitrogen ora perlu. Air reflow cukup.
Apa nitrogen bisa nggayuh Tier 1 tanpa vakum?Ora - nitrogen mung tekan 5--8% void minimal amarga gas fluks sing kepepet. Kanggo sub-5% void (kritis kanggo SiC MOSFET utawa piranti GaN), sampeyan kudu reflow vakum (mbusak gas sawise solder leleh). Nitrogen + vakum entuk void 1--3%.
Protokol tes kanggo robot industri PCBA: Ukur void ing 10 papan. Yen rata-rata> 15%, tambah nitrogen. Yen rata-rata 8--15% lan boros daya <2W saben komponèn, hawa bisa ditampa. Yen <8% dibutuhake, temtokake optimisasi nitrogen plus stensil (vias ing bantalan termal kanggo ngeculake fluks).
Q3: Apa aku bisa ngowahi oven reflow udara sing wis ana dadi nitrogen kanggo produksi PCBA robot industri?
A:Ya, nanging karo telung modifikasi non-negotiable. Akeh manufaktur nyoba konversi parsial lan gagal.
Modifikasi 1 -- Sealing oven
Oven reflow udara duwe celah ing lawang mlebu / metu lan ing antarane zona. Kemurnian nitrogen mbutuhake asupan oksigen <50 L/menit. Instal:
- Gorden magnetik lapisan ganda (ngganti ranté sing prasaja)
- Kontrol tekanan positif (1--2 mm H₂O ing oven)
- Segel kabeh panel akses nganggo gasket silikon suhu dhuwur
Tanpa sealing, sampeyan bakal nggunakake 3--5x nitrogen luwih (biaya $0.30--$0.50 saben Papan) lan isih duwe 5000 ppm O₂ ing puncak -- luwih elek tinimbang oven udhara sing disetel kanthi bener.
Modifikasi 2 -- Sistem pemantauan oksigen
Pasang rong sensor zirconia O₂: siji ing zona preheat, siji ing zona puncak reflow. Sensor kudu dikalibrasi saben wulan. Akeh manufaktur robot PCBA industri skip kalibrasi, banjur wonder kok voiding bali.
Modifikasi 3 -- Conveyor lan lubrication
Pelumas conveyor oven standar nguap ing nitrogen (ora ana owah-owahan suhu dekomposisi oksigen). Gunakake pelumas perfluoropolieter (PFPE). Kester utawa merek Klüber. Pelumas standar bakal ngrusak papan lan nggawe bal solder.
Biaya konversi lan timeline:
- Peralatan: $8,000--$15,000 (segel, gorden, sensor, kontrol aliran)
- Instalasi: 2 dina downtime
- Pasokan nitrogen: tank Cairan utawa generator PSA ($300--$500/bulan sewa)
- Periode mbayar maneh kanggo volume PCBA robot industri > 50.000/taun: 6--8 sasi (saka suda pengerjaan ulang lan bali lapangan)
Aja ngowahiyen volume taunan ing ngisor 20.000 Papan. Gunakake pabrikan kontrak sing wis duwe nitrogen reflow tinimbang.
Matriks Keputusan - Apa Sampeyan Gunakake Nitrogen?
FactorAir Reflow SufficientNitrogen Recommended Thermal pads > 25 mm²NoYesComponents with exposed copper base (QFN, DFN)NoYesBGA pitch < 0,8 mmNoYesRobot PCBA operate > 60°C ambientNoYesField reliability target < 0,5% noclead-free 3 solderNoYa) fluxKadhangkala Kanggo papan gedheVolume < 10.000 papan / taunYa Ora (ora efektif)
Rekomendasi pungkasan
Nitrogen reflow ndadekake pangertèn sing cetha kanggo robot industri PCBA sing ngemot:
- Bantalan termal gedhe (> 25 mm²)
- BGA utawa QFN karo bantalan mati kapapar
- Sembarang tahap daya dissipating> 5W saben komponen
- Persyaratan linuwih < 1% kegagalan lapangan sajrone 5 taun
Nitrogen ora nggawe pangertèn kanggo PCBA robot industri prasaja, kurang daya (antarmuka sensor, I / O Boards) karo komponen cilik lan ora tantangan termal.
Saran praktis: Jalanake uji coba 100 papan ing nitrogen. X-ray voiding. Bandhingake karo asil reflow udhara saiki. Yen area kosong suda luwih saka 50%, gunakake nitrogen. Yen kurang saka 30% pangurangan, desain fluks utawa stensil sampeyan dadi masalah nyata - ndandani sing luwih dhisik.
