PCBA Mobil: Teknik Sistematis saka Pilar Keandalan nganti Manufaktur Tanpa Cacat

Mobil modern ngalami transformasi sing jero saka "produk mekanik" dadi "terminal cerdas seluler." Ing évolusi iki, Printed Circuit Board Assembly (PCBA) - minangka operator fisik lan inti interkoneksi listrik saka Unit Kontrol Elektronik (ECU) - wis dadi penentu kritis kinerja kendaraan, safety, lan wates fungsional. Beda karo elektronik konsumen,PCBA mobilberoperasi ing lingkungan ekstrem sing ditondoi kanthi suhu dhuwur, siklus termal sing abot, getaran sing kuat, kelembapan, lan gangguan elektromagnetik. Desain lan manufaktur kasebut dadi sistem ilmiah sing ketat babagan pilihan komponen, kontrol proses, lan keterlacakan kualitas siklus urip lengkap.

I. Standar Top-Tier sing Kenceng: Parit Kualitas Dibangun dening AEC-Q lan IATF 16949

Keandalan PCBA otomotif ora asale saka penguatan ing siji tahap, nanging didhasarake ing sistem standarisasi wajib sing ndhuwur-mudhun. Ing antarane, seri AEC-Q lan sistem manajemen mutu IATF 16949 dadi loro pojok.

Standar AEC-Q, sing ditetepake dening Automotive Electronics Council, nyedhiyakake spesifikasi sertifikasi komponen kanthi ambang tes sing ketat kanggo macem-macem jinis komponen. Kayata, AEC-Q100 fokus ing sirkuit terpadu (IC), sing kudu lulus tes kayata siklus suhu, migrasi elektro, lan analisis kegagalan. AEC-Q200 target komponen pasif (kapasitor, resistor, lsp.), tundhuk marang tes kejut termal, kelembapan, lan geter kanggo mesthekake kinerjane tetep stabil ing kisaran suhu saka -40°C nganti +125°C (lan ngluwihi). Sembarang komponen sing durung lulus sertifikasi AEC-Q ngadhepi alangan gedhe kanggo mlebu rantai pasokan otomotif.

Ing tingkat sistem manufaktur, IATF 16949:2016  wis ngganti ISO/TS 16949 minangka standar manajemen kualitas siji-sijine kanggo industri otomotif. Amanat inti yaiku implementasi wajib saka limang alat inti (APQP, PPAP, FMEA, MSA, SPC) kanggo nggawe arsitektur kualitas loop tertutup. khususe:

• APQP (Advanced Product Quality Planning) mbutuhake review DFM (Design for Manufacturability) ing tahap desain kanggo proaktif ngindhari cacat potensial, kayata "tombstoning" komponen cilik 0201 utawa cacat desain pad BGA (Ball Grid Array).

• PPAP (Proses Persetujuan Bagian Produksi) mandhai supaya Indeks Kapabilitas Proses (Cpk) kanggo karakteristik Kritis-menyang-Kualitas (CTQ) kudu ≥ 1,67, tegese kemampuan proses kudu ngluwihi standar industri umum.

• FMEA (Mode Gagal lan Analisis Efek) kanthi sistematis netepake Nomer Prioritas Risiko (RPN) saka mode kegagalan potensial ing garis SMT (Surface Mount Technology)—kayata tempel solder sing ora cukup utawa kekosongan BGA—lan ngetrapake tumindak koreksi wajib kanggo item RPN dhuwur.

Jaminan Dual Desain lan Proses: Ngatasi Tantangan Termal, Mekanik, lan Kimia

Tantangan fisik sing diadhepi pusat PCBA otomotif ing telung wilayah: manajemen termal, stres mekanik, lan korosi lingkungan. Iki mbutuhake inovasi kolaborasi ing proses desain lan manufaktur.

1. Manajemen Thermal lan Pilihan Material PCBA sing ana ing cedhak kompartemen mesin utawa paket baterei daya kudu tahan suhu dhuwur sing dawa. Kanggo nyuda kegagalan termal, desainer menehi prioritas substrat kanthi bahan Tg dhuwur (suhu transisi kaca ≥ 170°C) bahan FR-4 utawa polimida, nyegah PCB dadi lemes lan deformasi nalika panas. Kanggo komponen daya dhuwur, Metal Core PCBs (MCPCBs) utawa vias termal sing digabungake karo heat sink dienalake kanggo ngoptimalake jalur pambuangan panas. Kajaba iku, PECVD (Plasma-Enhanced Chemical Vapor Deposition) lapisan plasma—dadi transparan kanthi termal—nawakake proteksi tingkat molekuler tanpa ngalang-alangi panyebaran panas, saengga cocok banget kanggo aplikasi kanthi kapadhetan dhuwur sing kompak kaya pengontrol domain.

2. Proteksi Getaran Mekanik lan Tulangan Sambungan Getaran minangka panyebab utama kegagalan sendi solder. Pedoman desain ngetutake prinsip DFM: supaya ora nyelehake komponen abot sing gedhe ing zona konsentrasi stres, lan prioritasake SMT tinimbang komponen liwat bolongan kanggo nyuda stres gabungan solder. Kanggo paket BGA sing rentan kanggo geter, proses Underfill—ngisi celah ing ngisor chip nganggo perekat kanggo nyebarake stres—dilaksanakake. Iki bisa nambah linuwih impact kanthi sawetara urutan gedhene. Salajengipun, standar press-fit kayata IPC-9797A nyedhiyakake spesifikasi kanggo linuwih konektor ing lingkungan geter.

3. Coating Conformal lan Proteksi Korosi Kelembapan, semprotan uyah, lan polutan kimia nyebabake ancaman korosi jangka panjang kanggo PCBA. Aplikasi selektif saka lapisan conformal minangka praktik standar. Nanging, kanggo sensor utawa pranala sinyal frekuensi dhuwur, lapisan tradisional bisa mengaruhi integritas sinyal utawa nambah resistance termal. Ing kasus kaya mengkono, lapisan tingkat molekul adhedhasar nanoteknologi (contone, lapisan plasma saka P2i) nawakake solusi sing unggul, nyedhiyakake proteksi anti-kondensasi tanpa ngowahi karakteristik impedansi. Kanggo wilayah BGA kanthi kapadhetan dhuwur, AXI (Pemeriksaan sinar-X otomatis) diandelake kanggo ngawasi tingkat voiding solder (biasane kudu <25%) kanggo nyegah rongga dadi asal saka korosi utawa panyebaran retak.

Manufaktur Zero-Cacat: Closed-Loop 3D SPI kanggo MES Full Traceability

Tujuan inti manufaktur PCBA otomotif yaiku nyedhaki "Zero Cacat." Tujuan iki digayuh liwat inspeksi otomatis lan kontrol proses nyata-nyata.

Ing tahap kritis SMT—pecetakan tempel solder—statistik nuduhake yen 60%–70% cacat asale saka panyimpangan nyetak. Kanggo ngatasi masalah iki, jalur produksi utama nggunakake SPI 3D (Tiga Dimensi Solder Paste Inspection) ditambah karo sistem umpan balik loop tertutup sing disambung menyang printer. Nalika SPI ndeteksi panyimpangan gaya ing volume tempel solder utawa dhuwur, sistem kanthi otomatis nyetel tekanan squeegee utawa kacepetan rilis stensil tanpa intervensi manual. Mekanisme iki njaga Cpk paramèter kritis kanthi stabil ing ndhuwur 1,67. Ing tahap sabanjure:

• AOI (Automated Optical Inspection) nangkep cacat visual kayata owah-owahan komponen lan bridging.

• ICT (In-Circuit Testing) nggunakake kontak probe kanggo ndeteksi kesalahan listrik kanthi cepet kayata kathok cendhak lan toleransi resistensi.

• FCT (Functional Circuit Testing) nyimulasi kahanan operasi ing donya nyata (contone, fluktuasi daya 12V/24V) kanggo verifikasi integritas fungsi PCBA.

Sing penting, traceability end-to-end ora bisa dirundingake. Minangka prentah dening IATF 16949, Manufacturing Execution System (MES) ngiket nomer batch saben komponen, paramèter panggonan, profil suhu reflow, lan malah gambar X-ray menyang UID unik laser-ukir pungkasan saka PCBA. Yen ana kegagalan lapangan, riwayat produksi lengkap bisa dijupuk sajrone 60 detik, supaya analisa panyebaran lan akar sing tepat. Kapabilitas traceability iki uga tambah penting kanggo ndhukung peraturan "Right-to-Repair".

Stratifikasi Aplikasi lan Integrasi Sistem

Aplikasi PCBA otomotif kalebu sawetara domain, saka kontrol awak lan powertrain nganti kokpit cerdas lan nyopir otonom. Saben skenario nemtokake prioritas sing beda:

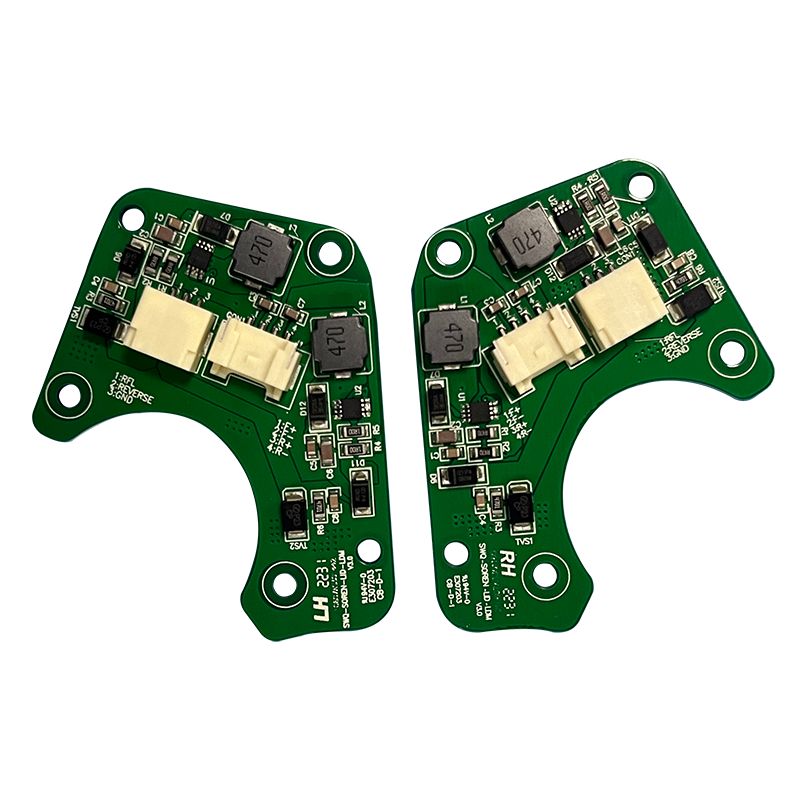

• Body Domain (BCM, Body Control Module): Ndhedhesake kontrol I/O lan konsumsi daya sing sithik, kanthi sensitivitas biaya sing mbutuhake langkah-langkah perlindungan sing seimbang.

• Domain Powertrain lan Safety (ABS/ESP, Sistem Rem Anti-kunci/Program Stabilitas Elektronik): Panjaluk kacepetan respon sing dhuwur banget lan toleransi lingkungan sing ekstrem, mbutuhake IC AEC-Q100 lan desain redundansi sing dikuatake.

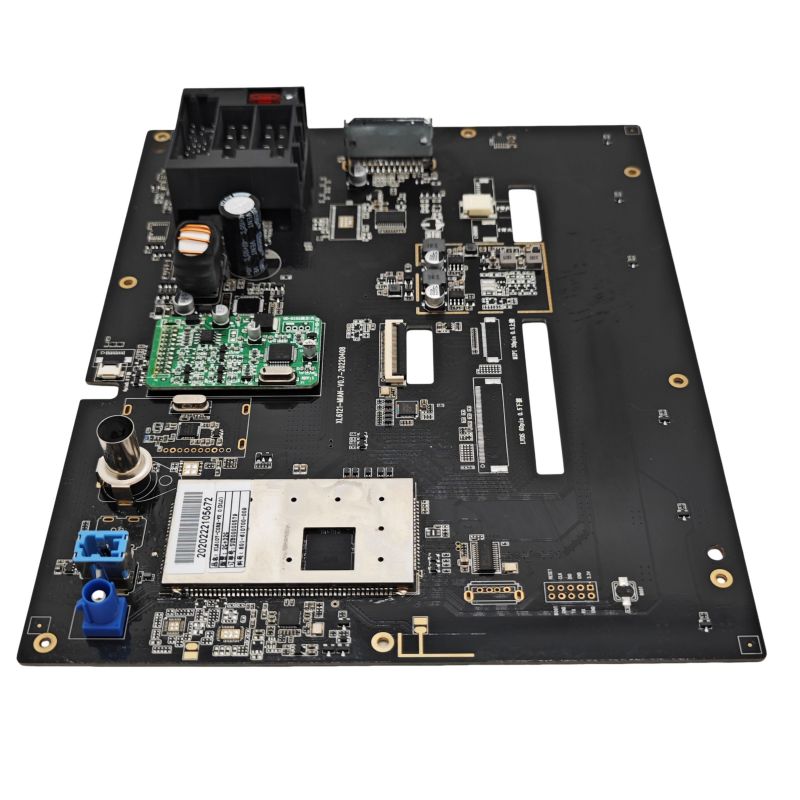

• Domain Infotainment: Ngutamakake transmisi sinyal kacepetan dhuwur (contone, HDMI, LVDS) lan kompatibilitas elektromagnetik (EMC), asring nggunakake HDI (High-Density Interconnect) utawa teknologi fleksibel kaku kanggo ngoptimalake integritas sinyal.

PCBA mobiliku, ing intine, ilmu determinisme. Iki netepake standar sing ketat liwat AEC-Q lan IATF 16949 kanggo nyaring gen sing dipercaya ing sumber kasebut; iku endows hardware karo resilience marang lingkungan atos liwat desain khusus lan pangolahan nargetake panas, geter, lan karat; lan ngunci konsistensi proses sing cedhak-nol-cacat ing produksi massal liwat SPC loop tertutup, inspeksi AOI / X-ray, lan traceability MES. Amarga arsitektur E/E (Elektronik/Elektronik) otomotif berkembang menyang platform komputasi pusat, PCBA ora mung kudu nampung kapadhetan komputasi sing luwih dhuwur, nanging uga entuk prediksi redundansi lan kegagalan ing kerangka safety fungsional (ISO 26262). Inovasi teknologi ing lapangan iki terus ngarahake industri otomotif menyang cakrawala sing luwih aman, luwih cerdas, lan luwih dipercaya.
