Nyingkiri Pitfalls Grounding lan Lebu Screw: Pedoman Desain kanggo PCBA Kontrol Motor sing Bisa dipercaya

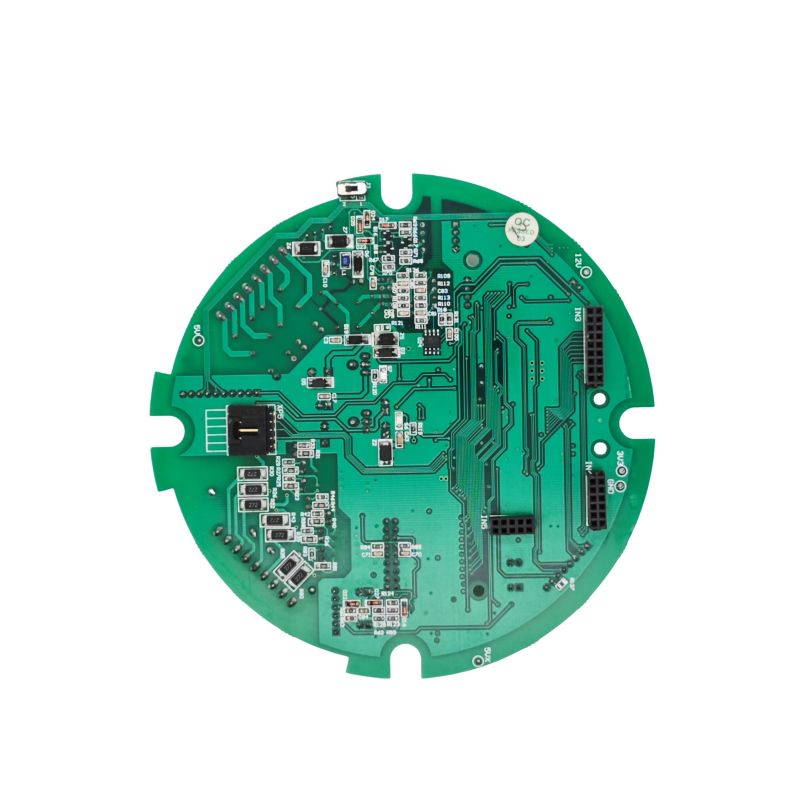

Kontrol Motor PCBA (Printed Circuit Board Assembly) minangka panyedhiya inti kontrol gerakan presisi ing otomatisasi industri, robotika, kendaraan energi anyar, lan peralatan omah sing cerdas. Pandhuan praktis iki nggabungake wawasan utama saka pilihan arsitektur, tata letak PCB, perakitan, lan verifikasi, mbantu para insinyur lan manajer produk ngindhari pitfalls umum lan njamin transisi sing lancar saka prototipe menyang manufaktur volume dhuwur.

1. Tahap Desain: Arsitektur lan Pemilihan Komponen

1.1 Custom vs. Solusi Standar

Nalika miwiti proyek, evaluasi apa arep nganggo PCBA khusus utawa modul standar sing ora bisa digunakake. Nalika PCBA adat entuk biaya NRE (Rekayasa Non-Ambalan) sing luwih dhuwur, iki ngidini optimasi kanggo jinis motor tartamtu-kayata BLDC, stepper, utawa servo-lan target kinerja sing tepat (contone, akurasi kacepetan / torsi ing ± 0,5%). Solusi khusus uga nawakake efisiensi integrasi sistem sing unggul (asring ngluwihi 95%) lan linuwih jangka panjang ing kahanan operasi sing angel.

1.2 Chipset inti lan Pilihan Topologi

• Prosesor: MCU 32-dicokot karo peripheral kontrol motor khusus (contone, inti ARM Cortex-M4) dianjurake banget kanggo nangani algoritma intensif komputasi kaya Field-Oriented Control (FOC) kanthi respon wektu nyata.

• Tahap Driver lan Daya:

• Kanggo desain integrasi dhuwur, pilih IC driver BLDC sing terintegrasi (contone, seri TI MCF831xC) sing nggabungake driver gerbang lan FET daya. Iki nyederhanakake sirkuit eksternal, nanging mbutuhake decoupling sing ati-ati - paling ora limang kapasitor kritis (VM-PGND, CPH-CPL, lsp.) kudu diselehake saben lembar data kanggo njamin operasi sing stabil.

• Kanggo aplikasi daya dhuwur (contone, > 50A), MOSFET diskrèt / IGBT karo driver gerbang khusus luwih disenengi. Coba piranti wide-bandgap (SiC utawa GaN) kanggo entuk frekuensi ngoper sing luwih dhuwur lan nyuda kerugian.

2. Layout PCB: The Art of Noise Suppression lan Manajemen Thermal

Papan kontrol motor pancen minangka rakitan sinyal campuran lan intensif daya. Tata letak sing ora apik minangka panyebab utama kegagalan EMC lan bali lapangan.

2.1 Pemisahan Sirkuit lan Strategi Grounding (Kritis)

Aturan Emas: Isolasi lemah daya saka lemah sinyal.

• Zoning: Dibagi PCB dadi telung wilayah sing béda:

• Zona Bising: Power inverter, relay, lan puteran gate-drive.

• Zona Digital: MCU, antarmuka komunikasi (CAN, UART, SPI).

• Zona Analog: Sensor arus/voltase, input encoder/resolver. Tansah jejak PWM frekuensi dhuwur saka jalur umpan balik analog sing sensitif.

• Implementasi Grounding:

• Nganggo pendekatan grounding siji-titik utawa bidang pamisah-tanah.

• Sambungake latar digital lan analog ing titik siji cedhak pin referensi ADC.

• Isolasi lemah daya (rame) lan sambungake menyang titik lintang sistem liwat jalur impedansi sing kurang, nyegah arus transien gedhe saka ngrusak sinyal kontrol.

• Rekomendasi Tumpukan: Papan 4-lapisan cocog yen anggaran ngidini. Gunakake lapisan lemah darmabakti jejer kanggo sisih komponen utami kanggo nyedhiyani dalan bali-induktansi kurang lan shielding gawan. Kanggo desain 2-lapisan, gunakake banjir lemah sing akeh lan tetepake jejak daya kanthi cendhak lan amba.

2.2 Power Loops lan Dissipation Thermal

• Jembar Jembar lan Loop Area: DC bus lan telung phase ngambah output kudu cendhak lan sudhut kanggo tahan dhuwur di / dt. Pasangan sinyal Gate-drive kudu mlaku sejajar lan cedhak karo terminal sumber MOSFET sing cocog kanggo nyilikake induktansi parasit.

• Manajemen Termal: Gunakake vias termal kanggo nindakake panas saka piranti daya menyang pesawat tembaga njero utawa bantalan heatsink lapisan ngisor. Gunakake bukaan topeng solder (tembaga kapapar) ing jalur arus dhuwur kanggo ngaktifake lampiran heatsink tambahan.

3. Majelis lan Manufaktur: Dikalahake Nanging Rincian Kritis

3.1 Ketahanan Supply-Chain ing Planning BOM

Sadurunge finalisasi BOM (Bill of Materials), lakoni penilaian risiko pasokan kanggo item long-lead kayata MCU lan transceiver komunikasi. Yen bisa, cadangan jejak kaki alternatif sing cocog karo pin ing tata letak supaya ora mandheg produksi amarga gangguan pemasok siji-sumber.

3.2 Kebersihan Pengikat Sekrup (Mode Gagal sing Kerep nanging Diabaikan)

Sajrone perakitan PCBA pengontrol motor, lebu logam sing digawa nganggo sekrup minangka pembunuh sing didhelikake sing nyebabake sirkuit cendhak lan degradasi insulasi.

• Resiko: Partikel logam saka pakan sekrup sing kedher bisa tiba ing pin IC kanthi kapadhetan dhuwur utawa ing antarane jejak sing ana ing jejere, ndadékaké gagal intermiten utawa sirkuit cendhak langsung nalika power-up.

• Penanggulangan:

• Ganti feeder mangkuk kedher tradisional karo feeder jinis langkah kanggo nyuda produksi partikel sing disebabake gesekan.

• Ngenalake stasiun mbusak bledug vakum sakcepete sadurunge langkah pengikat.

• Gunakake obeng listrik sing cerdas kanthi ngawasi torsi lan sudut wektu nyata kanggo nyegah torsi kurang (ngambang) utawa benang benang.

4. Pengujian lan Validasi: Ngluwihi "Apa Spin?"

1. Tes Fungsional (FCT): Ing kahanan sing dimuat, verifikasi wektu nanggepi proteksi overcurrent lan overtemperature—contone, mesthekake mateni driver diwiwiti sajrone <10µs. Uga validasi logika derating daya dinamis sak dips voltase.

2. Kompatibilitas Elektromagnetik (EMC) Pre-Compliance: Emisi sing ditindakake lan dipancarake (CE / RE) minangka titik nyeri sing umum. Yen gagal, priksa dhisik yen dioda TVS sing dirating kanthi bener lan keselak mode umum diselehake ing input daya, lan ngoptimalake tingkat slew switching PWM kanthi nyetel resistor gerbang.

3. Reliabilitas Jangka Panjang: Nindakake siklus termal lan tes terus-terusan kanggo verifikasi integritas sambungan solder lan derating komponen ing suhu sekitar maksimal.

Ngrancang sing dipercayaKontrol Motor PCBAdhasar minangka perdagangan segitiga antarane kinerja listrik, termodinamika, lan kompatibilitas elektromagnetik. Saben keputusan—saka pemisahan sirkuit sing jelas lan grounding sing disiplin, nganti kontrol kebersihan perakitan sing ketat-nemtokake stabilitas jangka panjang produk ing lingkungan industri sing tantangan. Kanthi ngetrapake strategi sing digarisake ing pandhuan iki, sampeyan bisa nyuda tingkat kegagalan kanthi signifikan, nyepetake siklus pangembangan, lan nambah kekuwatan sakabèhé sistem kontrol motor.
