Kepiye Perkembangan Dash Cam PCBA: Saka Pilihan Chip nganti Produksi Massal

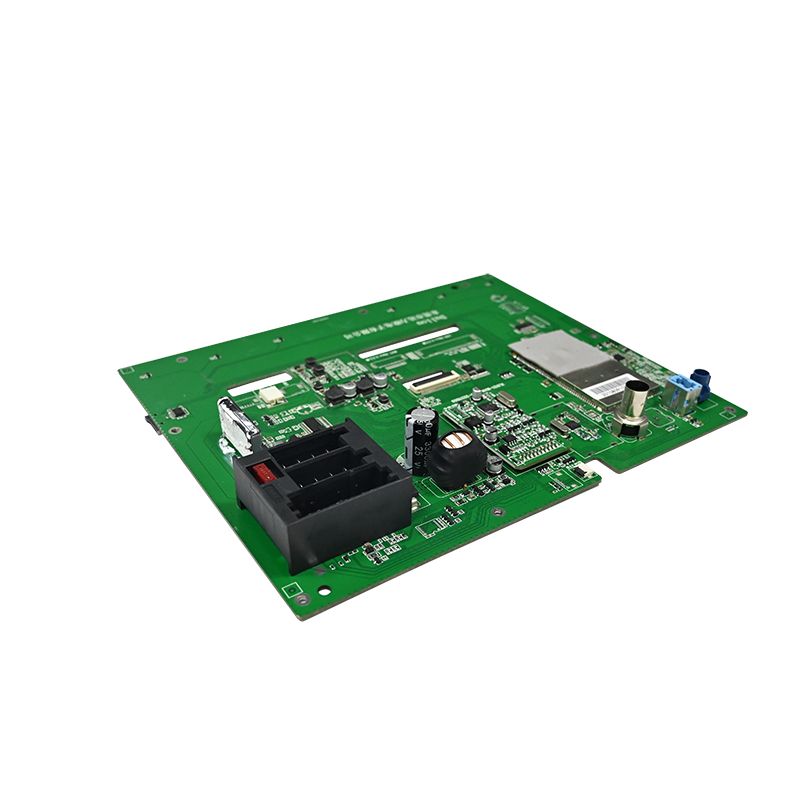

Ing inti, dash cam ditetepake ora dening lensa utawa omah, nanging dening sawijiningPCBA(Majelis Papan Sirkuit Cetak). Njaluk chipset tengen lan Papan stabil, lan sampeyan wis menang setengah perang. Nggambar saka pengalaman industri nyata, iki minangka pandhuan langsung sing kalebu pilihan chipset, desain sirkuit, manufaktur, lan tes.

1. Pilihan Chipset: Pilih "Otak" Pisanan, Banjur Mbangun Around Iku

Prosesor utama yaiku jantung PCBA. Sawise diputusake, sisa sirkuit, biaya, lan langit-langit kinerja umume disetel. Saiki, opsi mainstream saben duwe kekuwatan dhewe:

• Ambarella: Dikenal kanggo pangolahan gambar sing unggul, kualitas gambar sing apik, lan efisiensi enkoding sing dhuwur. Becik kanggo high-end 4K dash cams, nanging pembangunan rumit lan biaya BOM luwih dhuwur.

• Novatek: Pimpinan pasar babagan volume. Nawakake nilai dhuwit sing apik banget, kanthi pilihan saka level entri nganti dhuwur (ndhukung 4K, HDR). Asring pilihan ndhuwur kanggo produk massal.

• Liyane (Hisilicon, Allwinner, lsp.): Digunakake ing pasar tartamtu utawa produk sing sensitif biaya.

Aja mung ndeleng resolusi. Netepake kabutuhan nyata: Apa ndhukung rekaman dual ngarep lan mburi? Kepiye kinerja kurang cahya? Apa sampeyan butuh fitur ADAS utawa AI? Iki nemtokake daya komputasi sing dibutuhake lan kapabilitas ISP (Image Signal Processor).

Sawise prosesor utama dipilih, perhatikan peripheral kunci iki:

• Manajemen Daya: Daya otomotif misuwur rame (9V–16V kanthi spike sementara). Sampeyan kudu nggunakake konverter DC-DC voltase input amba kanthi proteksi overvoltage, overcurrent, lan polaritas malik. Yen mode parkir dibutuhake, tambahake sirkuit deteksi/proteksi voltase sithik supaya baterei mobil ora boros.

• Sensor Gambar: Sony IMX seri (contone, IMX335) iku pilihan umum. Priksa manawa antarmuka MIPI CSI cocog karo prosesor utama.

• Panyimpenan: Gunakake eMMC kanggo panyimpenan perangkat kukuh lan slot kertu TF kanggo panyimpenan video. Slot kertu kudu duwe proteksi ESD.

2. Esensi Desain Sirkuit: Anti-Interferensi lan Manajemen Termal Iku Tantangan Utama

Dash cams njagong ing kaca ngarep, baking ing mangsa panas srengenge lan pembekuan ing mangsa, kabeh nalika awet terus geter. Iki mbutuhake stabilitas lan linuwih sing dhuwur banget saka PCBA. Loro masalah kritis kudu ditangani ing tahap desain:

2.1 Manajemen Termal (Pembuangan Panas)

Sajrone ngrekam video 4K, prosesor lan sensor ngasilake panas sing signifikan ing pager sing disegel. Manajemen termal sing ora apik nyebabake kacilakan sistem, artefak gambar, lan penuaan komponen sing cepet. Solusi efektif kalebu:

Tembaga gedhe diwutahake ing sangisore prosesor utama, kanthi vias termal sing padhet nyambung menyang lapisan tembaga njero lan ngisor kanggo nyebarake panas.
Penempatan komponen strategis kanggo nyebarake sumber panas kanthi merata lan ngindhari titik panas sing dilokalisasi.
Ngrancang PCBA kanggo nggunakake omah logam utawa penyebar panas khusus kanggo pendinginan pasif.

2.2 Integritas Sinyal lan EMI / EMC

Sinyal kacepetan dhuwur (MIPI, DDR) lan sinyal RF (Wi-Fi, GPS) rame ing papan cilik. Tanpa desain sing ati-ati, gangguan nyebabake gangguan gambar, pigura mudhun, utawa ilang sinyal.

Kontrol Impedansi: Etung lan ngontrol kanthi ketat impedansi diferensial 100Ω kanggo MIPI, USB, lan pasangan diferensial kacepetan dhuwur liyane, lan impedansi siji-ujung 50Ω kanggo jejak kritis liyane.
Length Matching: Pasangan diferensial lan grup data DDR kudu nduweni pencocokan dawa sing ketat (ing ± 10 mil) kanggo mesthekake wektu sing tepat.
Pengawal Tracing: Rute jejak lemah bebarengan karo sinyal kritis (jam, I2C, audio, video) lan nambah jahitan liwat kanggo isolasi.
Tumpukan Lapisan: Gunakake PCB 4-lapis utawa 6-lapisan kanthi bidang lemah sing padhet lan bidang daya sing padhet. Rute sinyal kacepetan dhuwur ing lapisan njero kanggo nggunakake pesawat minangka shielding.

Kajaba iku, selehake dioda TVS ing konektor input kanggo proteksi ESD, tambahake manik ferit lan kapasitor ing input daya kanggo nyaring, lan gunakake pemisahan titik siji ing antarane pesawat lemah analog lan digital. Iki minangka teknik sing prasaja nanging efektif banget.

3. Manufaktur lan Kontrol Kualitas: Gatekeepers Sadurunge Produksi Massal

Desain sing apik mung setengah crita. Kanggo ngirim PCBA sing dipercaya, proses manufaktur lan tes sing lengkap ora bisa ditambani.

• Majelis SMT lan Inspeksi AOI: Pabrik sing duwe reputasi nggunakake 3D SPI kanggo mriksa kualitas tempel solder, mesin pick-and-place kanthi kacepetan dhuwur kanggo komponen BGA lan 0402, lan AOI (Automated Optical Inspection) kanggo ndeteksi cacat solder (bridging, cold joints, komponen sing ilang).

• FCT (Functional Circuit Test): Simulasi operasi dash cam aktual kanthi nguripake PCBA lan nguji saben fungsi: ngrekam, audio, akuisisi sinyal GPS, respon tombol, lan output tampilan.

• Tes Burn-in (Tes Aging): Jalanake PCBA kanthi terus-terusan nganti pirang-pirang nganti puluhan jam ing kamar kanthi suhu dhuwur lan kelembapan dhuwur. Iki nuduhake cacat laten (kaya sambungan solder intermiten utawa komponen sing ora stabil kanthi termal) lan minangka langkah kritis kanggo njamin keandalan jangka panjang.

Bangunan sing dipercayadash cam PCBAminangka upaya rekayasa sistematis. Iku tumindak imbangan-nemokake titik manis antarane kinerja, biaya, ukuran fisik, boros termal, lan long-term linuwih. Kanthi ngatasi pertimbangan praktis kasebut ing ngarep, sampeyan bisa ngindhari akeh pitfalls umum lan nyepetake dalan menyang peluncuran produk sing sukses.
