Mastering Game Console PCBA: A Complete Engineering Walkthrough

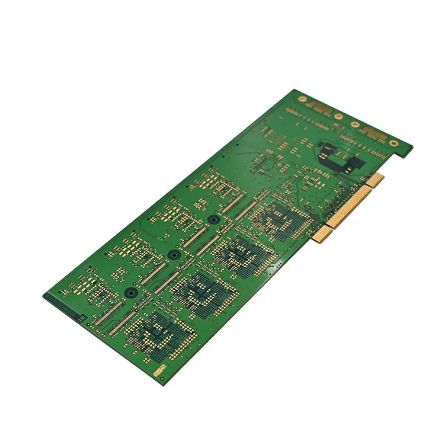

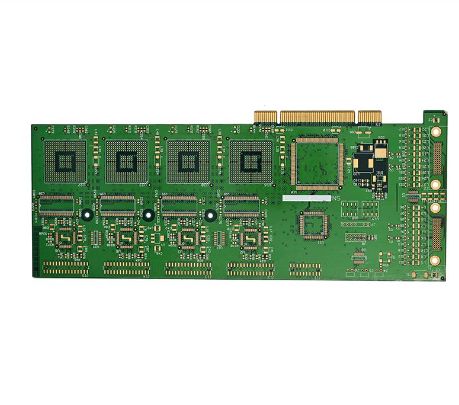

PCBA (Printed Circuit Board Assembly) konsol game minangka "jantung" - nggawa prosesor, memori, driver tampilan, lan kabeh antarmuka periferal. Apa sampeyan nggawe genggam retro utawa piranti game portabel modern, pandhuan iki bakal nuntun sampeyan kabeh proses.

Planning First: Netepake Game Console Panjenengan

Investasi wektu kanggo ngrancang sadurunge njupuk wesi soldering bakal nylametake sampeyan saka akeh ngelu ing dalan.

1. Nemtokake Sasaran lan Spesifikasi Inti

Coba pikirake kanthi jelas babagan konsol game apa sing pengin digawe:

• Gaya Retro: Nganggo game emulasi 8-bit utawa 16-bit, syarat kinerja sing sithik, apik kanggo pamula. Conto khas yaiku piranti sing kompatibel karo Arduboy nggunakake 16MHz ATmega32u4 sing nyopir layar OLED 128 × 64.

• Gaya Modern: Nganggo Linux, niru PSP utawa sistem tingkat sing luwih dhuwur. Iki mbutuhake inti luwih kuat - contone, Raspberry Pi 3B + karo tampilan IPS 7-inch, plus Manajemen daya darmabakti lan Papan tombol expansion.

2. Pilih Komponen Inti

Punika tagihan khas bahan kanggo akonsol game PCBA:

Tip Pro: Tansah verifikasi tingkat voltase lan logika (3.3V vs. 5V) ing kabeh komponen supaya bisa komunikasi kanthi bener.

Desain Circuit lan Prototyping

Sawise planning rampung, sampeyan pindhah menyang inti pembangunan PCBA - desain lan manufaktur.

1. Skema lan PCB Layout

Gunakake alat EDA (KiCad, Altium Designer, EAGLE) kanggo ngrampungake ing ngisor iki:

• Gambar skema: Sambungake prosesor, tampilan, tombol, panyimpenan, lan pin IC manajemen daya kanthi bener.

• Tata letak PCB: Selehake prosesor utama cedhak konektor tampilan kanggo shorten dalan sinyal kacepetan dhuwur. Gawe daya lan jejak lemah luwih akeh, lan gunakake bidang lemah sing padhet kanggo nyuda gangguan elektromagnetik (EMI).

• Run DRC: Run Design Rule Checks kanggo mesthekake jembar lan jarak sing cocog karo kemampuan pabrikan sampeyan.

2. Prototyping lan BOM Preparation

Ekspor file Gerber lan ngirim menyang fab PCB kanggo prototyping. Kangge, miwiti sumber komponen. Elinga yen IC lan konektor khusus bisa duwe wektu timbal 12-24 minggu, mula rencanane luwih dhisik.

 Majelis PCBA - Soldering lan Pemasangan

Sawise sampeyan nampa PCB gundhul, iku wektu kanggo solder lan ngumpul. Pilih cara sing cocog karo tingkat skill sampeyan.

1. SMT Component Soldering (Surface-Mount)

Kanggo bagean SMD cilik kaya resistor lan kapasitor, proses profesional nggunakake pick-and-place + reflow soldering. Ing skenario DIY, sampeyan bisa:

• Solder tangan: Gunakake tweezers kanggo posisi bagean, panas pad lan pin nganggo tip wesi, lan feed ing kabel solder.

• Reflow: Aplikasi tempel solder ing bantalan, panggonan komponen, lan panas PCB ing hotplate nganti tempel nyawiji (~ 190 ° C).

2. Solder Komponen THT (Through-Hole)

Tombol, wadhah baterei, header pin, lan bagean sing padha dilebokake saka sisih ndhuwur lan disolder ing sisih ngisor.

Tips Soldering:

• Solder komponen sing luwih cendhek dhisik (resistor, kapasitor), banjur sing luwih dhuwur (header, soket).

• Setel suhu wesi kanggo ~300 ° C, lan supaya saben joints digawe panas kanggo ing 5 detik supaya ora ngrusak bagean utawa pad.

• Nliti polaritas kanggo LED, kapasitor elektrolitik, lan lead baterei (abang = positif, ireng = negatif).

Firmware lan Piranti Lunak

Kanthi hardware dipasang, konsol sampeyan mung "awak" - butuh perangkat kukuh supaya bisa urip.

1. Setel lingkungan pangembangan: Instal Arduino IDE, Raspberry Pi OS, utawa toolchain sing padha kanggo prosesor sing dipilih. Kanggo proyek basis Arduino Pro Micro, nginstal perpustakaan Arduboy2.

2. Tulis / flash firmware: Firmware nangani initialization hardware, maca input tombol, drive tampilan, lan mbukak logika game. Pemula kudu miwiti proyek sumber terbuka (kaya perpustakaan game Arduboy) kanggo sinau babagan port game.

3. Muat game: Kanggo nyenengake kanthi dhukungan microSD, nyelehake file ROM game ing kertu; perangkat kukuh maca lan kaleksanan saka ing kono.

Testing lan Verifikasi

Iki minangka langkah jaminan kualitas - aja dilewati.

1. Pemriksaan pra-daya: Gunakake multimeter kanggo mriksa kathok cendhak antarane daya lan lemah. Priksa kaping pindho polaritas lan orientasi kabeh bagean.

2. Tes daya: Pisanan, daya munggah tanpa IC utama dipasang, verifikasi yen saben ril daya (contone, 3.3V, 5V) metu kanthi bener. Banjur nginstal prosesor lan nyoba fungsi dhasar.

3. Tes fungsional: Tes tombol input, tampilan output, audio, lan ngisi daya siji-siji. Gunakake kode test sing puteran liwat saben fungsi kanggo verifikasi saben baris dianggo.

4. Tes gameplay: Jalanake game terus-terusan sajrone 15-30 menit. Monitor stabilitas layar, responsif tombol, lan kenaikan suhu sakabèhé.

Tips Lanjut lan Pitfalls Umum

• Desain termal: Intine kinerja dhuwur (contone, Raspberry Pi) ngasilake panas sing signifikan - nyathet heatsink utawa bolongan ventilasi ing tata letak PCB lan desain kandang.

• EMI (Interferensi Elektromagnetik): Kanggo sinyal digital kanthi kacepetan dhuwur, gunakake pasangan diferensial lan saubengi karo jejak lemah kanggo nyuda gangguan.

• DFM (Design for Manufacturability): Yen sampeyan ngrancang produksi batch cilik, hubungi fab PCBA ing awal fase desain kanggo mesthekake tata letak sampeyan cocog karo kemampuan manufaktur.
