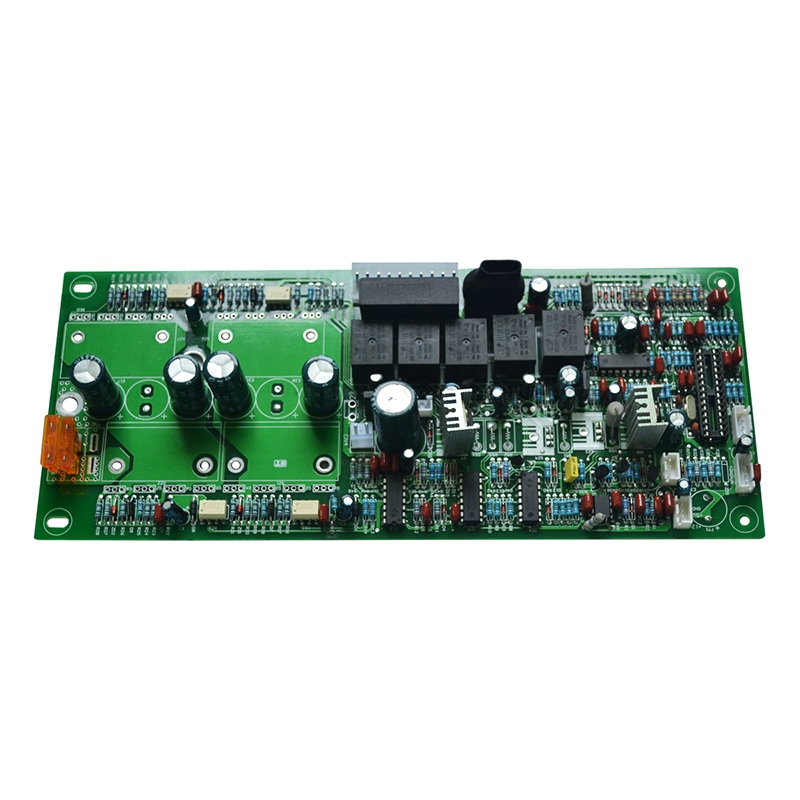

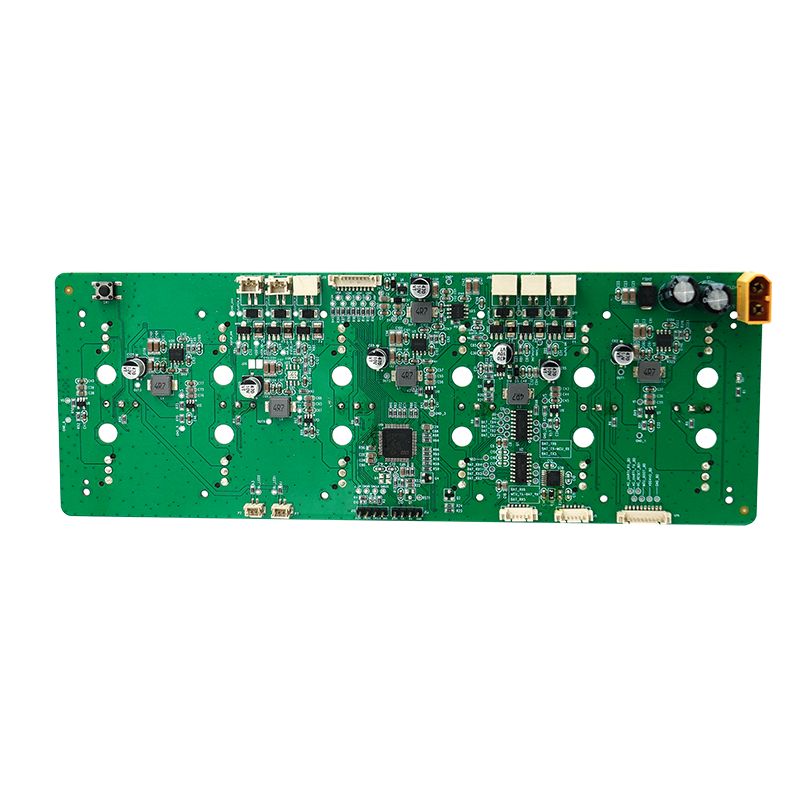

Pijat gun PCBA
  • Pijat gun PCBAPijat gun PCBA
  • Pijat gun PCBAPijat gun PCBA

Pijat gun PCBA

Pijet produksi PCBA gun mbutuhake penanganan saiki sing dhuwur, kontrol motor tanpa sikat, lan safety pangguna. Sawise rong puluh taun manufaktur elektronik drive motor, aku wis weruh desain overheat, ilang kacepetan ing mbukak, utawa nggawe beboyo baterei. Prosedur langkah-langkah iki nyakup kabeh alur kerja produksi saka pilihan komponen nganti tes pungkasan.

Kirim Pitakonan

Deskripsi Produk
Apa Prosedur kanggo Nggawe Pijat Gun PCBA: Panuntun Manufaktur 20 Taun

Apa Prosedur kanggo Nggawe Pijat Gun PCBA: Panuntun Manufaktur 20 Taun

Pijet produksi PCBA gun mbutuhake penanganan saiki sing dhuwur, kontrol motor tanpa sikat, lan safety pangguna. Sawise rong puluh taun manufaktur elektronik drive motor, aku wis weruh desain overheat, ilang kacepetan ing mbukak, utawa nggawe beboyo baterei. Prosedur langkah-langkah iki nyakup kabeh alur kerja produksi saka pilihan komponen nganti tes pungkasan.

Aliran Produksi Standar kanggo Pijet Gun PCBA

Saben gun pijet PCBA nderek urutan 9-langkah. Nglewati langkah apa wae nambah tingkat kegagalan lapangan.

Langkah 1 - Pengadaan Komponen lan Inspeksi mlebu

Kategori Komponen Parameter Kritis Kriteria Tolak
MOSFET (penggerak motor) Rds(on) < 5 mΩ @ 10V > 6 mΩ gagal ing 20A
Sensor Hall Titik ngalih ± 5 gauss Asimetri nyebabake cogging
IC Proteksi Li-ion Arus luwih 30A ± 2A Lelungan sajrone torsi kios
MCU 2x ADC (10-bit min) ADC tunggal ora bisa sampel rong fase motor
Topi tahan geter X7R utawa X8R dielektrik X5R gagal ing 60 ° C

Tes: Sampel 50 MOSFET saka saben lot. Ukur Rds (on) ing 25 ° C lan 80 ° C. Tolak lot sing ngluwihi 7 mΩ ing suhu dhuwur.

Langkah 2 - Solder Paste Stencil lan Printing

Paramèter Spesifikasi Apa Iku Penting
Ketebalan stensil 0,12 mm (bagian daya), 0,10 mm (kontrol) MOSFET daya mbutuhake solder liyane
Rasio aperture 1: 1 kanggo MOSFET bantalan Nyegah joints garing ing dhuwur saiki
jinis tempel SAC305 (suhu dhuwur) Timah-bismuth retak ing geter
Kacepetan cetak 25 mm/s Nyegah tempel smearing

Kritis: Gunakake stensil langkah - 0,12 mm nglukis ing MOSFET, 0,10 mm ing MCU lan sensor. Siji kekandelan mung nyebabake mbukak utawa jembatan.

Langkah 3 - Majelis SMT lan Reflow

  • Urutan penempatan: Sensor Hall → pasif → MOSFET → MCU → konektor
  • Profil reflow: Puncak 245°C sajrone 10 detik (tanpa timbal)
  • Atmosfer nitrogen - Dibutuhake kanggo paket QFN (MCU, driver gerbang)
  • Pemeriksaan sinar-X - Wajib kanggo mriksa kekosongan ing bantalan MOSFET (kosong <20%)

Langkah 4 - Soldering Milih kanggo Komponen Liwat Lubang

Pijat gun PCBA asring mbutuhake bagean liwat-bolongan kanggo kekuatan mechanical:

Komponen Metode Soldering Suhu
Kabel baterei (14 AWG) Gelombang solder selektif 380°C, 3 detik
Switch (taktil) Solder gelombang 260°C
Jack DC (input daya) Solder tangan (robot) 350°C, 2 detik

Aja reflow bagean liwat-bolongan. Awak plastik lebur ing oven 245 ° C.

Desain Sirkuit Drive Motor kanggo Pijet Gun PCBA

Bagean drive motor nemtokake penanganan saiki kios lan wektu mlaku baterei.

Drive Motor Brushless DC (BLDC) telung fase

Komponen Spesifikasi Fungsi
MOSFET (6x) 40V, 60A pulsed, TO-252 Ngalih fase
Sopir gerbang 3-phase, 1A sink/sumber Drives gerbang MOSFET
Pangertèn saiki Resistor shunt 2 mΩ (paket 2512) pangayoman overcurrent
Bootstrap tutup 100 nF, 50V, X7R Drive gerbang sisih dhuwur

Desain termal: Saben MOSFET dissipates nganti 2W ing 20A. Gunakake vias termal (9 saben MOSFET) nyambungake menyang ngisor pour tembaga (minimal 2 oz).

Manajemen Daya kanggo Baterei lan Ngisi daya

rel Tegangan saiki pangayoman
Baterei (Li-ion 5S) 18-21V nominal Puncak 20A 2-tataran overcurrent
MCU (3.3V) 3.3V 100 mA LDO saka baterei
Sensor Hall (5V) 5V 30 mA LDO karo watesan 50 mA
Pangisi daya input 21–25V (USB-C PD) 2A FET kutub mbalikke

Safety kritis: Gunakake loro dalan pangayoman overcurrent sawijining - siji ing driver gerbang, siji ing IC pangayoman baterei. A fault siji kudu ora ngidini motor kanggo mbukak uncommanded.

Pemrograman lan Kalibrasi Firmware

Ora ana pijet gun PCBA ninggalake produksi tanpa kalibrasi lengkap.

Urutan Pemrograman

  1. Lampu kilat bootloader - liwat SWD utawa UART (5 detik)
  2. Konstanta kalibrasi - disimpen ing lampu kilat EEPROM utawa MCU
  3. Tabel telusuran kacepetan - Tugas PWM vs target RPM (12 poin)
  4. Ambang deteksi kios - watesan saiki disetel dadi 22A ± 1A

Parameter Kalibrasi Disimpen Saben Papan

Paramèter Range Toleransi
Hall sensor offset (U, V, W) 0–360° ± 2° listrik
gain pangertèn saiki 0.1–0.3 V/A ± 3%
Sensor suhu offset -5 nganti +5 ° C ± 1°C
Pembagi tegangan baterei 0.05–0.1 ± 1%

Napa kalibrasi penting: Tanpa kalibrasi Hall per-papan, motor ngasilake swara swara kanthi kecepatan rendah. Pangguna nolak bedhil pijet sing muni risak.

Majelis lan Integrasi Mekanik

PCBA ora ana gunane yen ora pas karo gagang utawa ngilangi panas.

Heat Sink lan Antarmuka Termal

Komponen Thermal Path Materi TIM Kab
MOSFET Pad ngisor → kasus aluminium 1,5 W/m·K gap pad
MCU Paket ndhuwur → omah plastik Celah udara (ora perlu TIM)
IC pangisi daya baterei Pad kapapar → tembaga PCB 12 vias + solder isi

Test: Run pijet gun PCBA ing 2800 RPM kanggo 30 menit. Suhu kasus MOSFET kudu tetep ing ngisor 85°C.

Wire Harness lan Konektor Strain Relief

  • Kabel baterei - Soldered banjur glued karo silikon (nyegah lemes fleksibel)
  • Kabel fase motor - konektor JST kanthi kait pengunci (minimal 20 siklus)
  • Kabel fleksibel tombol - konektor ZIF, pitch 0,5 mm, terpaku sawise dipasang

Tes Produksi lan Kontrol Kualitas

Saben PCBA gun pijet kudu ngliwati limang tes kasebut sadurunge perakitan.

Tes Metode Lulus / Gagal
TIK (in-circuit) Probe mabur Kabeh ril> 90% voltase samesthine
Priksa firmware CRC-32 Cocog karo sampel emas
Spin motor tanpa beban 500 RPM, ora ana stall Saiki <0.8A
Deteksi lapak Kunci rotor, 3 detik Mateni ing 500 ms
Simulasi baterei 16V–21V sapuan Panyimpangan kacepetan < 3%

Burn-in lan Test Getaran

Sampel 5% saka produksi kanggo:

  • 6 jam ing 2400 RPM - monitor suhu MOSFET liwat sensor MCU
  • Getaran acak - 5 Grms, 30 menit (simulates dropped tool)
  • Siklus pangisi daya-discharge - 3 siklus (verifikasi IC perlindungan)

FAQ - Pitakonan Umum Babagan Pijat Gun Produksi PCBA

Q1: Apa sing nyebabake pijet gun PCBA ilang daya ing tekanan awak?

A: Panyebab utama yaiku kekuwatan drive gerbang sing ora nyukupi kanggo MOSFET sisih dhuwur. Nalika meksa mundhak mbukak motor, BLDC controller nyoba kanggo nambah saiki. Yen kapasitor bootstrap (sing nguwasani driver gerbang sisih dhuwur) ukurane kurang, voltase gerbang mudhun ing ngisor ambang MOSFET, nambah Rds (on) saka 4 mΩ dadi 20 mΩ. Iki nggawe loop runaway termal:

Tegangan mudhun → drive gerbang ngisor → resistensi luwih dhuwur → luwih panas → mundhak resistance luwih

Ndandani mbutuhake telung owah-owahan ing gun pijet PCBA:

  1. Nilai kapasitor Bootstrap - Gunakake minimal 220 nF (akeh desain nggunakake 47 nF). Hitung adhedhasar muatan gerbang: C_boot = (Q_g × 10) / ΔV. Kanggo MOSFETs khas (Q_g = 30 nC), 220 nF menehi wates aman.
  2. Gate driver puncak saiki - Pilih driver karo 1.5A sink / kemampuan sumber (contone, DRV8320). Pembalap sing lemah (0.5A) ora bisa ngisi tutup bootstrap sajrone siklus tugas PWM dhuwur.
  3. Bootstrap diode – Gunakake ultrafast diode (trr <50 ns). Standar 1N4148 nduweni pemulihan 4 ns nanging mung 100 mA rating - ora cukup kanggo pijet gun PCBA mlaku ing 20 kHz PWM. Ngalih menyang BAS3007 (1A, 10 ns).

Sawise modifikasi kasebut, arus stall tetep stabil ing 22A sanajan kanthi tekanan awak 15 kg.

Q2: Kepiye carane nyegah pemicu palsu IC proteksi baterei ing pijet gun PCBA?

A: Pemicu palsu kedadeyan nalika swara ganti motor mlebu ing garis pangertèn saiki saka IC perlindungan baterei. Ngalih fase motor BLDC nggawe lonjakan arus 1 µs nganti 50A - cepet banget kanggo IC proteksi kanggo mbedakake saka sirkuit cendhak. Telung perbaikan hardware ngrampungake iki:

Filter low-pass ing input pangertèn - Pasang saringan RC (keramik 10Ω + 1 µF) langsung ing pin CS+ IC proteksi. Frekuensi sudhut = 16 kHz. Iki ngliwati arus rata-rata (20–30A) nanging ngalangi spike komutasi 200 kHz.

Pisah raos resistor lemah - Mbukak tilak Kelvin darmabakti saka terminal negatif shunt resistor kanggo IC pangayoman CS-pin. Aja nuduhake lemah iki karo arus sumber MOSFET. Malah 1 mΩ jejak sing dienggo bareng ngasilake 50 mV sinyal palsu ing 50A.

Penyesuaian wektu tundha – Program wektu tundha IC proteksi nganti 100 µs (anggap IC sampeyan ndhukung). Umume desain PCBA gun pijet nggunakake wektu tundha 10 µs saka desain referensi baterei. Spike komutasi mung 2-3 µs. Wektu tundha 100 µs ora digatekake nalika isih bereaksi karo kathok cendhak sing bener (durasi> 50 µs).

Test karo oscilloscope: Probe CS + nalika motor mlaku ing mbukak maksimum. Spike kudu tetep ing ngisor ambang trip IC (biasane 50 mV kanggo shunt 50A). Yen spike ngluwihi ambang, tambah kapasitansi filter dadi 2.2 µF.

Q3: Apa prosedur sing bener kanggo program pirang-pirang papan pijet PCBA ing produksi?

A: Prosedur pemrograman produksi papat tahap nyegah campuran lan nyuda wektu pemrograman kanthi 75% dibandhingake karo kedhip siji-siji.

Tahap 1 - Pemrograman Pra-SMT (opsional kanggo mlaku gedhe)

Gunakake programmer geng (contone, Elnec BeeProg) kanggo kerlip bootloader menyang MCU sadurunge diselehake. Iki mung dianggo kanggo MCU kanthi lampu kilat eksternal (paket QFN kanthi pin sing katon). Nolak chip sing gagal verifikasi - luwih murah tinimbang nggarap papan sing diselehake maneh.

Tahap 2 - Pemrograman ing sistem sawise SMT

Selehake piranti pin pogo pemrograman (6 pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Gunakake programer multi-saluran (8 utawa 16 Papan bebarengan). Wektu target: 45 detik saben papan kalebu verifikasi.

Tahap 3 - Stasiun kalibrasi (paling kritis)

Sawise pemrograman, pindhah papan menyang peralatan kalibrasi sing ngemot motor gun pijet nyata kanthi encoder optik. Perlengkapan kasebut nganggo saben pijet gun PCBA liwat:

  • Alignment Hall (otomatis nyetel sudut listrik)
  • Linearitas kacepetan (ngrekam tabel PWM vs RPM)
  • Watesan saiki (nambah beban nganti 22A trip)

Simpen iki 12 konstanta kalibrasi ing sektor lampu kilat MCU dilindhungi. Papan tanpa kalibrasi ngasilake ramp kacepetan sing ora konsisten.

Tahap 4 - Traceability

Nyetak kode Matriks Data 2D ing saben PCBA sing ngemot:

  • Kode tanggal produksi (YYWW)
  • Kalibrasi checksum
  • Nomer lot MOSFET (saka inspeksi mlebu)

Pindai kode iki sajrone perakitan pungkasan. Yen gagal lapangan ana, sampeyan bisa nglacak menyang kumpulan komponen tartamtu lan rework mung unit kena pengaruh.

Sasaran Ngasilake Produksi kanggo Pijet Gun PCBA

panggung Target Ngasilake Gagal Umum Biaya Rework
Panggonan SMT 99,5% Pin MOSFET Bridged Low (reflow touch-up)
Pemrograman 99.0% Mundhut daya nalika lampu kilat Sedheng (lampu kilat maneh)
Kalibrasi 97.0% Hall sensor phase mismatch Dhuwur (sensor ulang)
Fungsional pungkasan 98,5% Deteksi kios metu saka jangkauan Sedheng (nyetel ambang)

Pijet gun PCBA sing diprodhuksi kanthi bener ngirimake 2800 RPM ing beban, mateni stall sajrone 500 ms, lan tahan 500 siklus pangisian daya. Tindakake prosedur iki, audit saben langkah, lan produk sampeyan bakal ngluwihi saingan sing ngliwati kalibrasi utawa underspecify gate drive.
