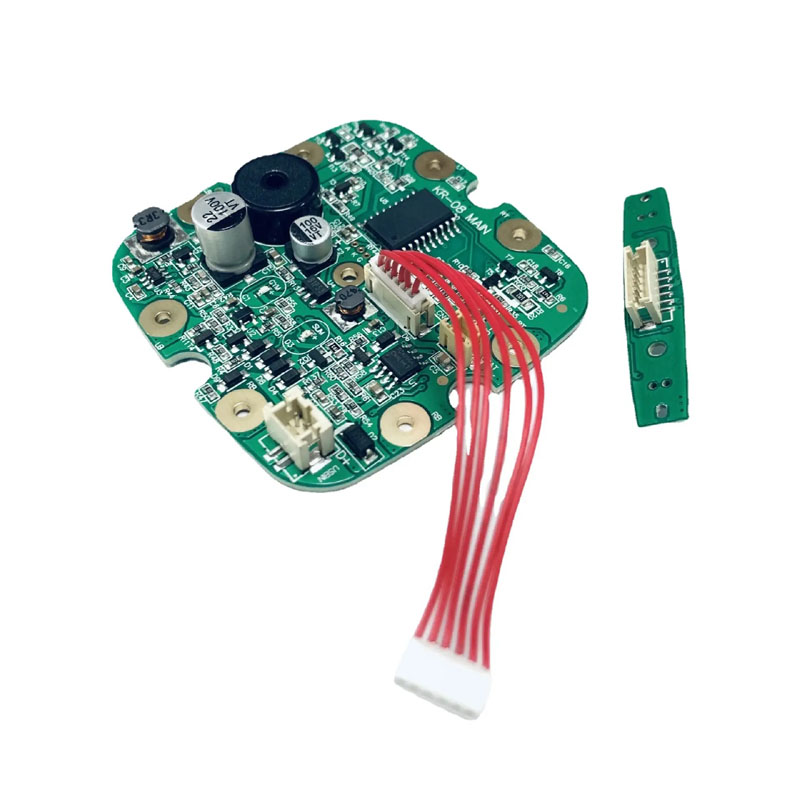

Water flosser PCBA

Tuntutan lan Klasifikasi Lingkungan

A flosser banyu makaryakke ing lingkungan jedhing nemen ditondoi dening cipratan banyu langsung, uap lingkungan dhuwur, lan eksposur kimia agresif, kayata odhol lan ampas mouthwash. Elektronik standar kanthi cepet ngalami karat, arus bocor parasit, lan sirkuit cendhak listrik ing kahanan kasebut.

Solusi PCBA sing direkayasa dirancang khusus kanggo nahan stres lingkungan sing abot, njamin siklus urip produk operasi 3 taun sing dipercaya.

Mitigasi Resiko Substrat

Sertifikasi sing Dibutuhake Built-In: Kabeh fabrikasi PCBA flosser banyu tundhuk karo peraturan piranti sing diwajibake sacara global: IEC 60335-1 (Keamanan Peralatan Rumah Tangga), UL 60730-1 (Kontrol Listrik Otomatis), IPX4/IPX7 Minimum Ingress Protection, lan standar tahan kimia REACH / RoHS.

Pilihan Laminasi Base lan Arsitektur Tembaga

Pilihan saka laminate dhasar nemtokake integritas PCBA long-term ing cahya Kelembapan terus. Standar FR-4 kanthi gampang nyerep uap banyu liwat pinggiran papan potong mentah lan dilapisi liwat tong minyak, sing nyebabake sirkuit cendhak Filament Anodic Konduktif (CAF) sajrone 12 wulan.

Grades Laminate Dibandhingake

• Standar FR-4: Nyerep banyu 0,10%–0,20%, TG 130°C–140°C. Cocog kanggo wilayah garing mung. Aja nggunakake flosser banyu amarga bisa nyebabake gagal CAF kanthi cepet.

• High TG FR-4 [Pilihan Inti Kita]: Penyerapan Banyu 0,08%–0,12%, TG 170°C. Pilihan becik kanggo profil kelembapan sing lembab lan intermiten.

• TG FR-4 Tinggi Bebas Halogen [Disaranake]: Nyerep banyu 0,05%–0,08%, TG 150°C. Bangunan sing ramah lingkungan kanthi ketahanan kelembapan sing apik.

• Polimida: Nyerep banyu 0,02%–0,04%, TG 250°C. Pilihan premium kanggo cahya udan permanen utawa zona fleksibel kaku.

Tembaga Bobot lan Plating Specifications

• Tembaga Lapisan Luar: Minimal 1 oz (35 µm) kanggo nyedhiyakake margin anti-korosi sing dioptimalake.

• Tembaga Lapisan Dalam: Minimal 0,5 oz (18 µm) kanggo ngamanake integritas sinyal marang gangguan motor internal.

• Plated Through-Hole (PTH): Ketebalan plating tembaga minimal 25 µm ing jero tong kanggo mbentuk segel kelembapan sing kedap udara.

• Rampung lumahing: nggunakake ENIG (Electroless Nickel Immersion Gold). We rampung ban HASL (Hot Air Solder Leveling) kanggo banyu flosser PCBA amarga kapapar alloy timah timah corrodes ing vapors mouthwash ing 90 dina.

Lapisan Stack-Up lan Desain Mekanik

Gumantung ing arsitektur produk sampeyan, kita ngirim konfigurasi multi-lapisan sing disesuaikan kanggo nglawan gangguan pompa frekuensi dhuwur (EMI) lan watesan jarak struktural:

• Tingkat Dasar (Button lan Pump Mung): Diformulasikan ing substrat 2-Layer High TG FR-4 sing dioptimalake, ngimbangi efisiensi biaya kanthi pertahanan kelembapan industri sing dhuwur.

• Tingkat Cerdas/Premium (Sensor Tekanan, Layar LCD/LED, Bluetooth, USB-C Fast Charging): Dirancang nganggo 4-Layer Stackup. Pesawat lemah padhet internal dual nglindhungi sinyal MCU sensitif saka pompa EMF lan tumindak minangka blok fisik definitif marang panyebaran kelembapan internal.

Kekandelan lan Integrasi Kaku-Fleks

• Ketebalan 1.0 mm: Dirancang kanggo gagang genggam sing kompak lan ergonomis sing mbutuhake ketangkasan struktural lan resistensi gulung.

• Kekandelan 1,6 mm: Dirancang kanggo stasiun pangkalan countertop; nawakake kaku maksimum lan tingkat difusi uap banyu asli paling murah.

• Spesialisasi PCB Rigid-Flex: Kanggo gagang kompak ultra-premium, kita ndhukung konstruksi fleksibel-kaku ing ngendi baterei nyambung liwat buntut polyimide fleksibel sing dilindhungi karo coverlay. Iki ngilangi sabuk kabel sing rawan gagal lan nganyarke rating IPX sakabèhé kanthi signifikan.

Dual-Pertahanan: Conformal Coating lan Component Sealing

Robotic Selective Conformal Coating

Malah substrat sing paling apik mbutuhake lapisan permukaan sing kedap udara kanggo njaga kelembapan jedhing saben dina.

• Precision Multi-Axis Automated Spraying: Garis robot otomatis kita aplikasi lapisan protèktif seragam nalika sabenere masking wilayah sing kudu tetep uncoated, kayata port Type-C, kontak baterei, lan port buzzer.

• Inspeksi UV kanthi Pewarna Fluorescing 0.1%: Pewarna indikator UV khusus dicampur ing lapisan kasebut, ngidini scanner otomatis optik kacepetan dhuwur kanggo verifikasi ketebalan minimal seragam 25 µm tanpa celah lubang jarum.

Spesifikasi Sealing Antarmuka Tingkat Komponen

1. Port USB-C: Dilengkapi gasket kompresi silikon lan tutup karet, entuk segel IPX4 nalika port ditutup.

2. Ngalih Taktil: Dicetak kanthi boot karet sing kuat ing kubah kanggo nyerang pertahanan ingress lokal IPX5.

3. Konektor Pompa: Ditutup kanthi lengkap liwat isi senyawa potting epoxy kanggo proteksi submersibility sementara IPX7 lengkap.

4. Pin Kontak Ngisi Daya (Pogo Pins): Ditemtokake kanthi ketat kanthi lapisan emas abot minimal 30 µ (Emas Keras) lan segel O-ring. Pin standar dilapisi nikel corrode lan gagal ing 6 sasi saben dina ngisi daya ing jedhing teles. Tab emas abot kita tahan 20.000 siklus sambungan udan tanpa degradasi resistensi kontak.

Alur Pengujian Kualitas Produksi Ketat

Saben PCBA flosser banyu Unixplore sing diprodhuksi kudu ngliwati serangkaian pemeriksaan kualitas simulasi kelembapan intensif sadurunge dikirim:

1. Kelembapan Lingkungan Rendam: 48 jam ing 40°C lan 93% RH (non-kondensasi). Kriteria lulus: Ora ana oksidasi sing katon; Resistansi Insulasi (IR> 10 MΩ) ing antarane rong jaringan.

2. Tes Semprotan Air IPX4: 10 menit semprotan tabung multi-sudut oscillating terus-terusan kanggo verifikasi mlebu cairan nol ing ngisor lapisan lapisan.

3. Priksa Insulasi Tegangan Tinggi: Aplikasi 500V DC ing antarane terminal baterei utami lan bidang lemah kanggo konfirmasi IR> 50 MΩ rendhem sawise asor.

4. Verifikasi Fungsional Pasca-Stress: Aktuasi pompa siklus lengkap ing beban. Nol micro-controller (MCU) reset, wektu gagap, utawa wiwitan palsu ditrima.

FAQ Teknik lan Brief Teknis

Bisa nggunakake standar FR-4 kanggo PCBA flosser banyu yen aku aplikasi lapisan nglukis conformal nutupi kanggo ngurangi biaya?

A: Pancen ora. Iki minangka jebakan manufaktur umum sing nyebabake tingkat pengembalian lapangan sing dhuwur. Lapisan konformal ora bisa nutup telung jalur kritis:

1. Uncoated Via Barrels: Uap banyu mlaku lateral menyang tenunan serat kaca njero standar FR-4 liwat aksi kapiler, tekan bantalan komponen saka ngisor. Sawise siklus kelembapan sing bola-bali, residu uyah konduktif putih dibentuk, komponen jembatan.

2. Routed Edges (Edge Wicking): Papan routing godhong mentahan laminate sudhut kapapar. Ketegangan lumahing nyebabake lapisan kanggo narik maneh saka sudhut sing cetha, ninggalake 0,5 mm celah mikro ing ngendi uap jedhing mlebu.

3. Undersides Komponen: Lapisan nutupi cangkang njaba nanging ora bisa nembus kanthi sampurna ing ngisor kapasitor lan resistor SMT profil rendah. Kelembapan sing kepepet nghidrolisis sisa-sisa fluks, nggawe kontaminasi ionik sing nyebabake pambuka pompa sing spontan lan ora ditindakake.

   Solusi Kita: High TG FR-4 kanthi ENIG lan dispensing epoksi manik-manik pinggir nyedhiyakake proteksi telung lapisan sing gampang tahan luwih saka 3 taun ing 95% RH.

Mitra EMS Turnkey Panjenengan: Uniexplore Electronics

Nalika milih supplier PCBA flosser banyu, linuwih engineering long-term lan kontrol kualitas ketat kritis. Unixplore Electronics nyedhiyakake kapabilitas canggih lan infrastruktur industri supaya desain sampeyan bisa urip kanthi lancar:

l Layanan One-Stop Turnkey EMS: Kita ngatur kabeh siklus urip produk, saka optimisasi skematis lan review komponen DFM nganti pengadaan bagean global, perakitan SMT lan DIP, pemrograman perangkat kukuh, uji fungsional (FCT), lapisan konformal otomatis, bangunan kothak pungkasan, lan kemasan khusus.

l Standar Kualitas sing Disertifikasi: Kabeh ekosistem manufaktur kita wis disertifikasi ISO 9001: 2015, lan kabeh praktik perakitan elektronik strictly tundhuk karo standar IPC-A-610E internasional, ngilangi risiko sambungan solder kadhemen utawa misalignment komponen.

l Daya Produksi In-House Lanjut: Kita ngoperasikake pabrik manufaktur anti-statis sing jembar luwih saka 3,000 meter persegi, didhukung dening 20 ahli R&D lan insinyur proses. Fitur fasilitas kita:

1. 6 Line Produksi Yamaha SMT High-Speed

2. 4 Precision DIP Majelis Lines karo Wave Soldering

3. 2 Specialized Burn-In / Aging Test Rooms

4. 2 Suhu Tinggi lan Low Alternating Humid Heat Test Chambers, mesthekake kabeh tes validasi lingkungan rampung sacara komprehensif ing omah.

l Fleksibel Order Scaling (Ora MOQ): Kerangka produksi tangkas kita dioptimalake kanggo ndhukung wutah sampeyan. Kita njaga kabijakan No Minimum Order Quantity (Ora MOQ) sing ketat, supaya kita bisa nangani uji coba prototipe kanthi cepet, pilot cilik, lan volume produksi massal kanthi presisi elit sing padha.

l Jangkauan lan Komunikasi Global: Tim sales teknis internasional kita fasih nganggo basa Inggris, Prancis, Rusia, lan Arab. Kanthi pengalaman jero sing nglayani pasar kelas atas, kalebu Eropa Kulon (35%), Amerika Utara (20%), lan Oseania (20%), kita ngerti kanthi lengkap standar kepatuhan keamanan elektronik perawatan pribadi kanthi global.

Hubungi Kita Dina iki: Kirimi desain PCB flosser banyu sing disesuaikan, dhaptar BOM, utawa pitakon DFM menyang meja teknik. Tim kita bakal nyedhiyakake analisis manufaktur lengkap lan kutipan turnkey sing dioptimalake sajrone 24 jam.
