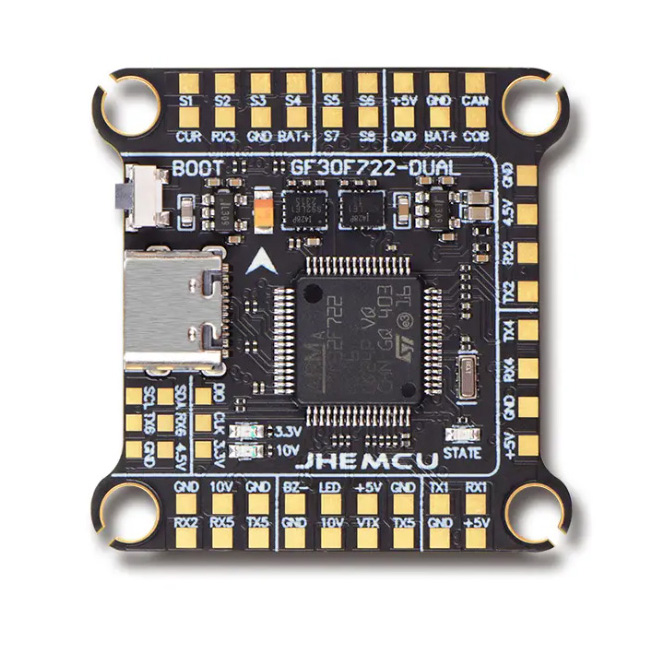

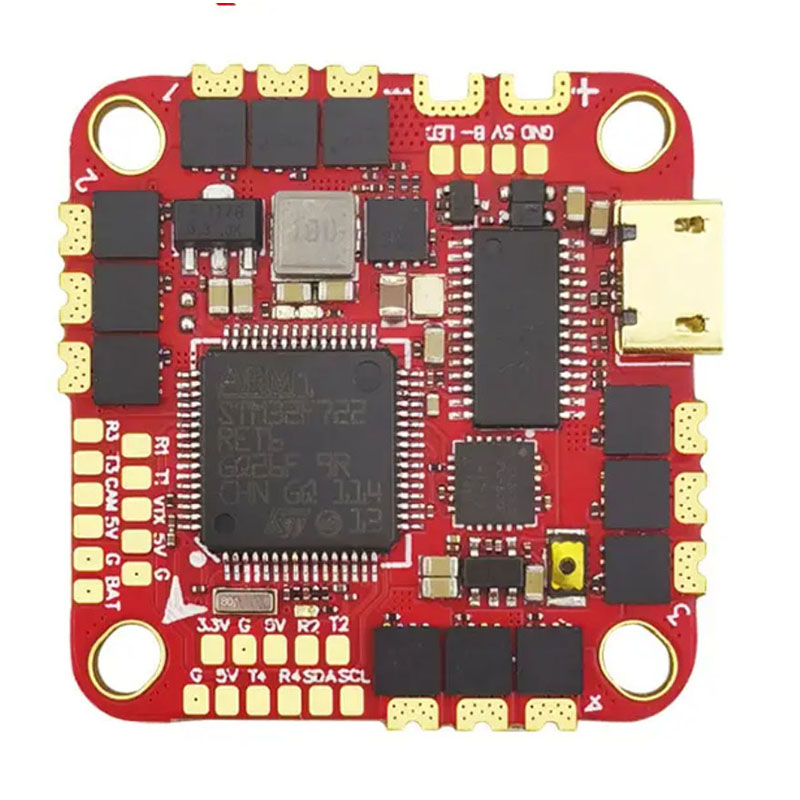

BMS PCBA

Unixplore Electronics BMS PCBA minangka solusi papan sirkuit manajemen baterei profesional sing dirancang kanggo aplikasi baterei lithium. Minangka Produsen, Pabrik, Pabrik PCBA BMS China, Unixplore Electronics nyedhiyakake solusi perakitan PCB kanggo EV, panyimpenan energi, lan sistem e-mobilitas.

Kirim Pitakonan

Deskripsi Produk

Kanthi analisis kegagalan 20 taun ing sektor EV, panyimpenan energi, lan e-mobilitas, aku wis nyathet persis apa sing misahake BMS 10 taun saka bebaya 6 sasi. Pandhuan iki nyedhiyakake spesifikasi teknik, aturan tata letak, lan metode verifikasi adhedhasar bali lapangan nyata.

Apa BMS PCBA Kudu Apa

A BMS PCBA ngawasi, nglindhungi, lan ngimbangi sel lithium. Papat fungsi sing ora bisa dirundingake:
Over-Voltage Protection (OVP): Pateni daya ing 4,25V saben sel (Li-ion).
Under-Voltage Protection (UVP): Pateni discharge ing 2.5V nganti 3.0V saben sel.
Perlindhungan Arus Luwih (OCP): Lelungan cepet (rentang µs) kanggo sirkuit cendhak.
Keseimbangan Sel: Persamaan pasif utawa aktif ing sel seri.
Ilang samubarang iki nguripake perakitan menyang tanggung jawab.

Parameter Teknis Inti

Nilai-nilai ing ngisor iki makili minimum industri kanggo operasi sing aman. Tansah ngluwihi iki kanggo panyimpenan otomotif utawa stasioner.

Tegangan & Rating Saiki

Paramèter	3S nganti 7S (EV Cahya)	8S nganti 16S (Panyimpenan Energi)	24S+ (Tegangan Dhuwur)
Max Discharge Terus-terusan	20A kanggo 60A	60A kanggo 200A	200A+
Arus Puncak (10 detik)	80A kanggo 150A	200A kanggo 400A	500A+
Ngisi Arus	5A nganti 20A	20A kanggo 50A	50A+
Akurasi Tegangan Sel	± 10mV	± 5mV	± 3mV (premium AFE dibutuhake)
Titik pangukuran suhu	2 nganti 4	4 ng8	8 nganti 12

Titik Perjalanan Proteksi (Saben Sel kanggo Li-Ion)

Jinis pangayoman	Min Trip	Trip tipikal	Max Trip
Over-Voltage	4.20V	4.25V	4.30V
Over-Voltage Release	4.05V	4.10V	4.15V
Under-Voltage	2.80V	2.50V	2.30V
Release Under-Voltage	3.00V	3.10V	3.20V
Ngisi daya liwat-Saiki	1,2x dirating	1,5x dirating	2.0x dirating
Discharge Over-Saiki	1,5x dirating	2.0x dirating	2,5x dirating
Short Circuit	3x nganti 5x dirating	Ing 300µs	Ing 100µs

Arus Tenang (Mode Turu)

Jinis baterei	Ditrima Turu Saiki	Target Kinerja Dhuwur
Li-ion (portabel)	<20µA	<10µA
LiFePO4 (stasioner)	<50µA	<30µA
EV / Daya dhuwur	<100µA	<50µA

PCBA Layout Aturan kanggo linuwih

Umume kegagalan BMS asale saka PCB, dudu IC. Tindakake 12 aturan iki.

Kelvin Sense Tilak kanggo Tegangan Cell

Aja nglacak pangertèn sel liwat jalur sing saiki dhuwur.
Saben tunyuk sel mbutuhake tilak khusus (0,2mm kanggo 0,3mm) saka konektor langsung menyang pin AFE (Analog Front End).
Ora ana percabangan: Aja nuduhake jejak rasa antarane sel.

Desain Path-Saiki Dhuwur

Bobot tembaga: minimal 2 ons kanggo 20A nganti 50A. 4 oz kanggo 50A kanggo 100A.
Lapisan paralel: Gunakake pirang-pirang lapisan kanthi paralel kanggo arus ing ndhuwur 60A.
Bukaan topeng solder: mbeberake tembaga lan tambahake solder tambahan kanggo nambah bagean silang. Iki nyuda resistensi kanthi 30% nganti 40%.

Sense Resistor Placement

Sambungan papat-kabel (Kelvin): Resistor indera kudu nduweni jejak sensing voltase khusus saka bantalan.
Penempatan: Ing 10mm saka pin input diferensial AFE.
Trace matching: Sense trace kudu padha dawa lan sejajar kanggo akurasi pangukuran saiki.

Manajemen Thermal kanggo FETs

Area tembaga: Saben bantalan saluran MOSFET mbutuhake bidang tembaga 300mm² nganti 500mm².
Vias termal: 9 nganti 12 vias (diameter 0.3mm) ing saben bantalan termal FET.
Liwat ngisi: vias sing diisi lan ditutup wajib kanggo linuwih solder.

Spasi Komponen kanggo Isolasi Tegangan

Tingkat Tegangan	Jarak Creepage (Min)	Clearance (Min)
Nganti 60V (16S Li-ion)	0,5 mm	0,2 mm
60V kanggo 150V	1,5 mm	1,0 mm
150V kanggo 300V	3,0 mm	2,0 mm

Pemisahan Ground Plane

Lemah arus dhuwur (jalur daya): Jalur kandel, ora ana pamisah.
Tanah analog low-current (AFE, sense): Sambungake bintang menyang terminal negatif baterei.
Titik sambungan: Sambungake analog lan ground daya ing siji titik cedhak resistor indera.

Daftar Priksa Pilihan Komponen

PCBA BMS sing andal diwiwiti kanthi tagihan materi sing tepat.

Perlu BOM lengkap lan dhaptar mriksa desain kanggo proyek BMS sampeyan?

Unduh Daftar Priksa BMS PCBA Gratis →

Analog Front End (AFE)

Fitur	Syarat Minimal	luwih disenengi
Akurasi Pangukuran Tegangan Sel	± 10mV	± 3mV
Dibangun ing Balancing FETs	50mA kanggo 100mA	Balancing eksternal kanggo> 100mA
Open Wire Deteksi	ya wis	ya wis
Saluran Suhu	3	5+

Kulawarga AFE sing disaranake: Texas Instruments BQ769x2 (nganti 16S), Piranti Analog LTC681x (voltase dhuwur), NXP MC33771C (otomotif).

MOSFET daya

Rating voltase: Paling ora 1,5x voltase paket maksimal. Kanggo 16S Li-ion (maks 67V), gunakake 100V FET.
Rating saiki: 2x arus discharge terus-terusan ing suhu persimpangan 100°C.
FET Paralel: Kanggo 100A+, gunakake 4 nganti 8 FET kanthi paralel. Jejak gapura kudu padha dawane kanggo mesthekake ngoper simultaneous.

Resistor Sense Saiki

Paramèter	Nilai	alesan
Resistance	0,5mΩ nganti 2mΩ	Nyilikake mundhut daya
Toleransi	± 1% utawa luwih	Ngaruhi akurasi trip liwat-saiki
Koefisien Suhu	± 50ppm/°C maksimum	Nyegah drift karo panas
Bahan	Paduan logam (Manganin)	Induktansi rendah kanggo deteksi sirkuit cendhak

Komponen pasif kanggo linuwih

Kapasitor: mung dielektrik X7R utawa X5R. Aja nggunakake Y5V utawa Z5U cedhak pin AFE.
Resistor kanggo input indera: 1kΩ nganti 10kΩ seri resistor ing saben baris indera sel. Watesan saiki sajrone acara fault.
Dioda TVS: Bi-directional 5V nganti 6V ing saben input sel. Nglindhungi AFE saka ESD lan paku kabel sabuk.

Requirements Manufaktur lan pengawasan

BMS PCBA sing dirancang kanthi apik bakal gagal ing perakitan yen langkah-langkah kasebut diabaikan.

Proses	Syarat	Metode Inspeksi
Stensil Tempel Solder	Ketebalan 0.12mm nganti 0.15mm kanggo bantalan AFE lan FET	SPI (Solder Paste Inspection)
Profil Reflow	Puncak 240°C nganti 250°C (tanpa timah)	Data profiler saben batch
AOI (Inspeksi Optik Otomatis)	100% jangkoan ing komponen pasif lan orientasi FET	log mesin AOI
Pemeriksaan X-Ray	Kekosongan pad termal FET kurang saka 25%	Sistem X-ray
ICT (In-Circuit Test)	Kabeh pembagi voltase, gerbang FET, lan resistor rasa	piranti ICT
Coating Konformal	Akrilik utawa silikon, ketebalan minimal 0,03mm	inspeksi sinar UV

BMS PCBA FAQs

Ing ngisor iki ana telung pitakonan teknis saka insinyur lan assembler baterei.

Q1: Napa BMS PCBA saya terus micu proteksi over-current palsu sajrone wiwitan motor normal?
A: Sampeyan duwe masalah inrush sing digabungake karo filter OCP sing cepet banget. Punika fix engineering:
Umume BMS AFE duwe wektu tundha proteksi over-current sing bisa dikonfigurasi (biasane 100µs nganti 1ms). Motor wiwitan (utamane motor DC tanpa sikat) narik arus 5x nganti 8x kanggo 1ms nganti 5ms.
Langkah 1 - Ukur inrush sing nyata: Gunakake osiloskop kanthi probe saiki ngliwati resistor indera. Rekam arus lan durasi puncak nalika wiwitan paling awon (motor kadhemen, baterei sithik).
Langkah 2 - Nyetel register AFE: Tambah wektu tundha liwat-saiki dadi 2ms dadi 5ms. Tansah wektu tundha short-circuit ing 100µs (iki nglindhungi saka kathok cendhak mati).
Langkah 3 - Penyetelan filter hardware: Tambah kapasitor 100nF ing antarane pin pangertèn saiki AFE. Iki nggawe filter RC 10µs nganti 20µs sing ora nggatekake spike sing cendhak banget.
Langkah 4 - Yen isih tripping: Resistor indera sampeyan gedhe banget. Resistor 2mΩ ngasilake 200mV ing 100A. Ngalih menyang 1mΩ utawa 0.5mΩ kanggo nambah headroom sadurunge lelungan komparator liwat-saiki.
Pènget: Aja mateni OCP. Lelungan palsu ngganggu. Geni iku permanen.

Q2: Kepiye carane ngrancang BMS PCBA sing ngimbangi paket 16S LiFePO4 kanthi sel 200Ah?
A: FET imbangan terpadu standar (50mA nganti 100mA) butuh 80 nganti 160 jam kanggo ngimbangi sel 200Ah. Sing ora bisa digunakake. Sampeyan butuh imbangan pasif eksternal utawa imbangan aktif.
Opsi A - Balancing Pasif Eksternal (Efektif Biaya):
Gunakake AFE sing ngontrol FET imbangan eksternal (contone, BQ76952 karo FET saluran N eksternal).
Pemilihan komponen saben sel:
Balancing resistor: 10Ω nganti 22Ω, 5W nganti 10W (oksida logam utawa wirewound).
Balancing FET: 60V, 5A, Rds(on) <50mΩ.
Balancing saiki: 200mA kanggo 500mA. (Nggunakake resistor 10Ω ing sel 3.3V = 330mA.)
Requirement termal PCB: Saben resistor dissipates 1W kanggo 1.5W. Mbutuhake area tembaga 500mm² saben resistor.
Opsi B - Balancing Aktif (Kinerja Dhuwur):
Gunakake IC balancer aktif (contone, Analog Devices LTC3300 utawa Texas Instruments BQ79616).
Topologi: Capacitive utawa trafo adhedhasar.
Balancing saiki: 1A nganti 5A saben sel.
Efisiensi: 85% nganti 92%.
Kerumitan PCB: Mbutuhake 6 nganti 8 lapisan, isolasi ati-ati ing antarane sel.
Rekomendasi kanggo sel 200Ah: Gunakake imbangan pasif eksternal ing 300mA nganti 500mA. Tambah heatsink liwat array resistor balancing. Balancing aktif mung yen urip siklus kritis lan budget ngidini 2x biaya PCBA luwih.

Q3: Apa tes sing kudu dilulusake BMS PCBA sadurunge nyetujoni produksi?
A: Mbutuhake limang tes. Aja nglewati sembarang.

Tes	Metode	Kriteria Lulus / Gagal
1. Akurasi Pangukuran Tegangan Sel	Gunakake presisi 0V nganti 5V kanggo saben input sel liwat pembagi resistor. Mbandhingake AFE maca kanggo DMM (6,5 digit).	± 5mV kesalahan maksimum ing kabeh sel ing 25°C. ± 10mV saka -20°C nganti +60°C.
2. Over-Voltage / Under-Voltage Trip	Alon-alon ramping voltase sel munggah lan mudhun. Rekam trip AFE lan titik release.	Trip ing ± 10mV saka nilai terprogram. Hysteresis antarane 0.05V lan 0.15V.
3. Swara-Saiki Trip Test	Gunakake arus pulsa saka beban elektronik. Tambah ing langkah. Rekam titik trip lan wektu nanggepi.	Arus trip ing ± 5% saka nilai diprogram. Wektu trip ing 1ms kanggo sirkuit cendhak.
4. Fungsi Balancing	Meksa siji sel 50mV luwih dhuwur tinimbang liyane. Aktifake imbangan kanggo 1 jam.	Tegangan sel padha karo 15mV. Suhu FET mundhak ing ngisor 40 ° C.
5. Mode Turu Saiki	Copot kabeh daya njaba. Ukur daya tarik saiki saka baterei sawise 10 menit.	Ing ngisor 50µA kanggo stasioner LiFePO4. Ing ngisor 20µA kanggo Li-ion portabel.
