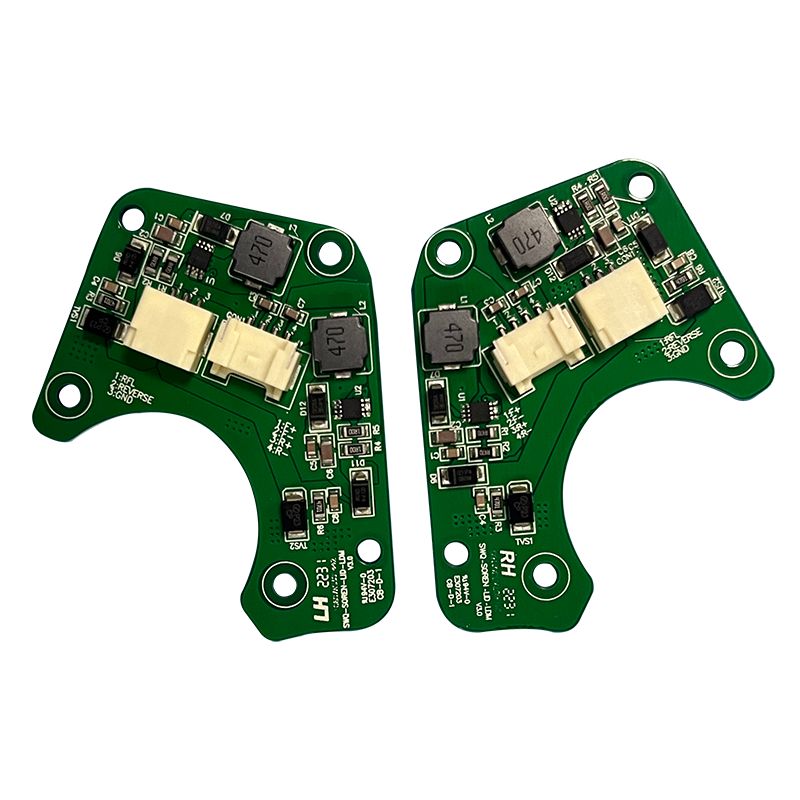

Rc Mobil PCBA

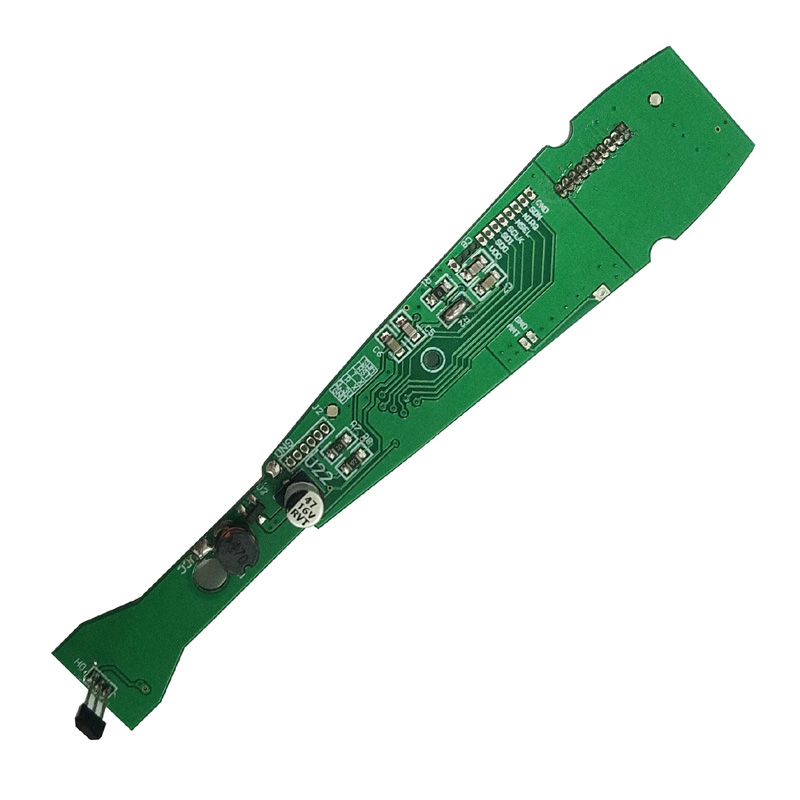

Differentiators inti kanggo RC Car PCBA

Ora kabeh desain PCBA mobil RC nindakake kanthi padha. Enem faktor nggawe prabédan nyata.

Motor Drive Stage - Ing ngendi Paling Desain Gagal

Panyedhiya prabédan: A hobi-bahan RC mobil PCBA nggunakake driver MOSFET sisih dhuwur lan kurang sisih dhuwur karo wektu mati programmable. Papan dolanan nggunakake IC setengah jembatan terintegrasi sing dadi panas banget sajrone 2 menit panggunaan ing dalan.

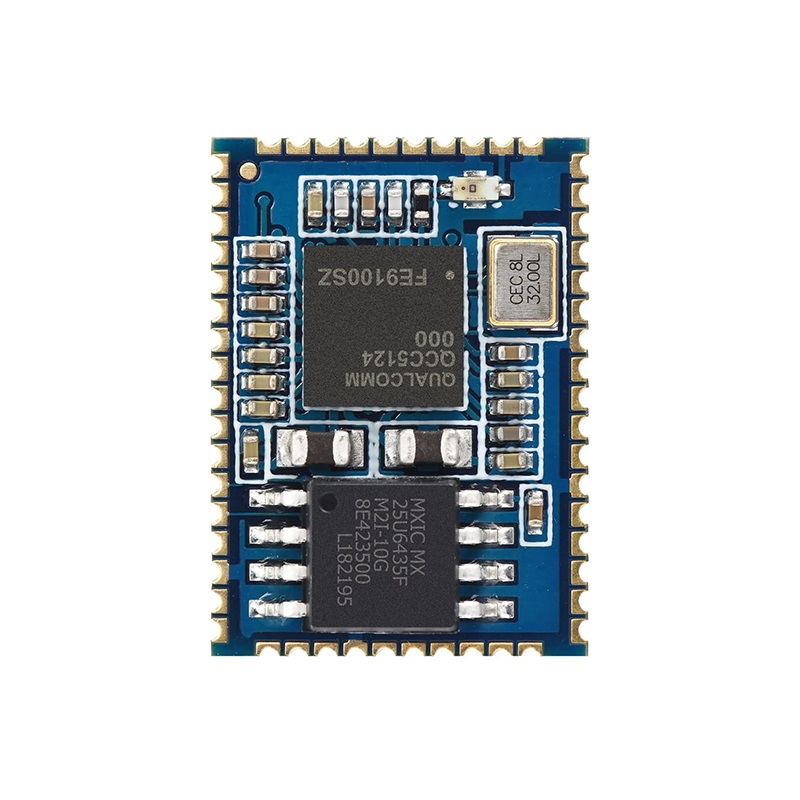

Sensitivitas lan Selectivity Radio Receiver

Panyedhiya prabédan: A PCBA mobil RC kualitas kalebu LNA kapisah (low-noise amplifier) ​​sadurunge IC panrima. Iki nambah gain 15 dB tanpa ngrusak swara swara, ngidini kontrol ing 300+ meter.

Beda Manajemen Daya Sing Penting

Stabilitas voltase ing beban motor nemtokake manawa PCBA mobil RC direset nalika akselerasi hard.

Baterei Input lan Regulasi

prabédan kritis: MCU ing PCBA mobil RC kudu tetep urip sajrone warung motor sing ngeculake voltase baterei saka 8.4V dadi 5.0V sajrone 10 milidetik. Gunakake buck-boost utawa bank kapasitor gedhe (1000 µF low-ESC) ing rel 5V.

Kinerja BEC (Baterei Eliminator Circuit).

Layout lan Shielding Beda

PCBA mobil RC beroperasi ing sasis plastik kanthi motor, kabel, lan roda gigi. Rame ing endi-endi.

Teknik Isolasi Noise

Panyedhiya prabédan: A kualitas RC mobil PCBA panggonan bagean RF ing pulo lemah kapisah disambungake menyang lemah utama ing titik siji cedhak terminal negatif baterei.

Crystal lan Osilator Placement

- Jaga kristal 27 MHz (utawa TCXO kanggo 2,4 GHz) paling sethithik 15 mm saka kabel motor

- Ora ngambah digital mlaku ing kristal

- Dering penjaga lemah ing sekitar osilator (liwat jahitan saben 2 mm)

- Kapasitor beban sing cocog karo spesifikasi kristal (± 5 pF)

Firmware lan Kontrol Loop Beda

Hardware piyambak ora nggawe prabédan. Algoritma kontrol misahake mobil responsif saka mobil sing alon.

Throttle lan Kurva Setir

Implementasine: RC mobil PCBA MCU kudu mbukak puteran PID ing 1 kHz minimal. 100 puteran Hz ngasilake lag sing katon. Gunakake Cortex-M4 utawa padha karo hardware multiply-accumulate.

Failsafe lan Telemetri

- Sinyal mundhut failsafe-- Setel throttle menyang nol sawise 0,5 detik tanpa paket

- Baterei kurang aman-- Ngurangi throttle dadi 50% ing 6.0V, Cut ing 5.5V

- Telemetri opsional-- Tegangan baterei, suhu motor, RSSI dikirim bali menyang pemancar

A PCBA mobil RC kualitas nindakake failsafe ing hardware (komparator kapisah) ora mung ing piranti lunak. Yen MCU dikunci, hardware narik throttle menyang nul.

Toleransi lan Pengujian Produksi

Produksi massal nuduhake beda. Toleransi sing ketat nggawe kinerja sing konsisten.

Spesifikasi Produksi Kritis

Protokol Pengujian Fungsional

Saben mobil RC PCBA kudu ngliwati:

1. Tes motor tanpa beban-- Saiki < 1A, ora keprungu rengek

2. Tes stan-- 30A kanggo 2 detik, ora mati termal

3. Tes jarak-- 100 meter ing lapangan mbukak kanthi antena mudhun

4. Tes gangguan-- Ngoperasikake 10 papan bebarengan, ora ana clash saluran

FAQ - Pitakonan Umum Babagan Beda PCBA Mobil RC

Q1: Napa sawetara desain PCBA mobil RC ilang pasangan sawise kacilakan, dene liyane ora?

A:Bedane yaiku tekanan mekanik ing osilator kristal. Kacilakan sing mandhegake mobil dumadakan nggawe pulsa perlambatan 200--500 G. Kejut iki ngganti frekuensi resonansi kristal kuarsa kanthi rong cara:

Pergeseran frekuensi saka stres mekanik-- Kothong kristal sementara deforms ing G-pasukan, ngganti frekuensi resonansi paralel nganti 150 ppm. Yen PLL panrima ora bisa nglacak owah-owahan iki (paling desain murah duwe jangkoan panangkepan 50 ppm), mobil RC PCBA ilang kunci lan ora nate entuk maneh amarga kristal cacat saiki duwe offset permanen.

Patah mikro sambungan solder-- Kristal HC-49S cilik (umum ing dolanan RC) duwe kasus logam abot. Ing 500 G, inersia kasus nandheske sambungan solder. Retak mikro sing ngliwati inspeksi visual nggawe kontak intermiten. PCBA mobil RC urip (kristal kerjane kanthi geter sithik) nanging gagal nalika motor kedher.

Solusi ing kualitas RC mobil PCBA:

- Gunakake osilator MEMS (SiTime utawa padha) tinimbang kuarsa. Piranti MEMS urip 50.000 G lan nganggo daya kurang.

- Yen quartz prentah, nggunakake 3,2 × 2,5 paket keramik mm (ora HC-49S) karo papat-titik soldering.

- Tambah epoxy underfill ing osilator (manik 0,5 mm ing loro sudhut nyerep kejut).

PCBA mobil RC sing dirancang kanthi apik bisa tahan bola-bali 1 meter ing beton tanpa kelangan ikatan. Tes kanthi nyelehake mobil sing dipasang 20 kali saka 1 meter, banjur verifikasi jarak. Desain murah gagal ing drop 3 utawa 4.

Q2: Kepiye konfigurasi drive gerbang MOSFET mengaruhi kinerja PCBA mobil RC ing throttle parsial?

A:Throttle parsial (siklus tugas 10--40%) minangka papan sing paling akeh desain PCBA mobil RC mbukak kelemahane. Parameter drive gerbang loro dominasi:

Gate charge lan Miller plateau-- Nalika MOSFET ngalih ing throttle sebagean, mbuwang wektu luwih akeh ing wilayah linear (Miller plateau) ngendi Rds (on) durung entuk. MOSFET kanthi total muatan gerbang dhuwur (Qg> 50 nC) mbutuhake 200--300 ns kanggo nguripake kanthi lengkap. Ing throttle 10% (20 kHz PWM, 5 µs on-time), MOSFET mung ditingkatake kanthi lengkap kanggo 4.7 µs. Sisa 300 ns ing wilayah linear ngilangi panas minangka (I × V). Ing 20A, iki 20A × 6V = 120W kanggo 300 ns saben siklus -- cukup kanggo ngunggahake suhu persimpangan 40°C ndhuwur lingkungan ing 30 detik.

Nilai resistor gerbang- Desain PCBA mobil RC dolanan nggunakake resistor gerbang 100Ω tunggal kanggo kesederhanaan. Iki nggawe 500 ns munggah kaping. Desain kualitas nggunakake resistor turn-on lan turn-off sing kapisah: 10Ω turn-on (cepet) lan 100Ω turn-off (luwih alon kanggo nyuda dering). Iki mrodhuksi 100 ns munggah wektu, dramatically nyuda losses wilayah linear.

Bedane pangukuran-- Tes nganggo PCBA mobil RC kanthi throttle 25% ing dinamometer sajrone 10 menit. Desain sing ora apik bakal nuduhake suhu motor 90 ° C lan kasus MOSFET 110 ° C. Desain kualitas (MOSFET Qg rendah, resistor gerbang kapisah) nganggo motor ing 60 ° C, MOSFET ing 70 ° C. Papan adhem tahan 5 × luwih suwe.

Q3: Apa bedane desain antena antarane PCBA mobil RC 100 meter lan versi 300 meter?

A:Telung unsur desain antena nggawe prabédan 200 meter nalika nggunakake daya pemancar 2,4 GHz sing padha (watesan legal 100 mW):

Jinis antena lan efisiensi-- Antena tilak PCB (kuwalik-F) ing standar 1,6 mm Papan FR-4 entuk 40--50% efficiency (-3 kanggo -4 dBi gain). PCBA mobil RC sing padha karo monopole gelombang 1/4 eksternal (kabel 31 mm) entuk efisiensi 70--80% (-1,5 dBi). A antena chip Keramik (contone, Johanson 2450AT18) karo jaringan cocog disetel tekan 60--65% efficiency. Kanggo jarak 300 meter, gunakake antena monopole sing diselehake kanthi vertikal (ora digulung ing sasis).

Ukuran bidang tanah-- Bidang lemah antena (counterpoise) kudu paling sethithik λ/4 (31 mm). Desain PCBA mobil RC sing berkualitas nyedhiyakake area lemah sing padhet 35 × 40 mm ing bagean RF. Papan dolanan nyelehake antena ing cedhak baterei utawa motor, nyuda bidang lemah sing efektif nganti 15 mm. Iki nyuda antena dadi 2.45 GHz - resonansi nyata dadi 2.6 GHz, ilang sensitivitas 10 dB.

Impedansi feed line-- Antena monopole mbutuhake saluran transmisi 50Ω saka RF IC menyang titik feed antena. Iki tegese tilak amba 1,5 mm ing 1,6 mm FR-4 (microstrip) karo bidang lemah terus ing ngisor. Kualitas RC mobil PCBA nggunakake tilak 50Ω karo lemah vias ing loro-lorone. Papan dolanan rute antena liwat 10 mm dawa, 0,3 mm tilak (120Ω) karo slot ing bidang lemah - nggawe impedansi mismatch sing nuduhake 40% daya sing ditularaké.

Verifikasi-- Takon supplier PCBA kanggo grafik Smith nuduhake impedansi antena ing 2,45 GHz. Desain apik nuduhake 50Ω ± 5Ω. Desain sing ora apik nuduhake 30Ω utawa 80Ω. Pangukuran siji iki prédhiksi beda jarak luwih akurat tinimbang simulasi apa wae.

Tabel Perbandingan - Dolanan vs Hobi RC Car PCBA

A PCBA mobil RC unggul ora bab komponen larang. Iki babagan drive gerbang sing bener, desain antena sing tepat, hardware gagal, lan toleransi produksi sing ketat. Fokus ing kerugian ganti MOSFET lan ukuran pesawat lemah RF - rong wilayah iki ngasilake prabédan paling nyata ing nyopir ing donya nyata.
