Jawaban Singkat: Iku Gumantung ing Aplikasi Sampeyan

Kanthi pengalaman 20 taun ing elektronika daya lan analisis kegagalan ing drive industri, pengontrol EV, lan sistem servo, aku wis nyathet carane keputusan soldering nggawe utawa ngrusak keandalan kontrol motor. Pandhuan iki nyedhiyakake data teknik, tabel komparatif, lan rekomendasi sing diuji lapangan.

Solder tanpa timbal wajib kanggo umume produk kontrol motor komersial sing dikirim menyang pasar sing diatur (EU, China, Korea). Nanging, ana pengecualian kanggo aplikasi under-hood otomotif, aeroangkasa, lan drive industri tartamtu sing linuwih ngluwihi syarat peraturan.

Bedane Teknis: Solder Timbal vs

Ngerteni sifat materi nerangake kenapa keputusan iki penting kanggo PCBA kontrol motor.

Komposisi Alloy & Titik Lebur

Perbandingan Reliabilitas Mekanik

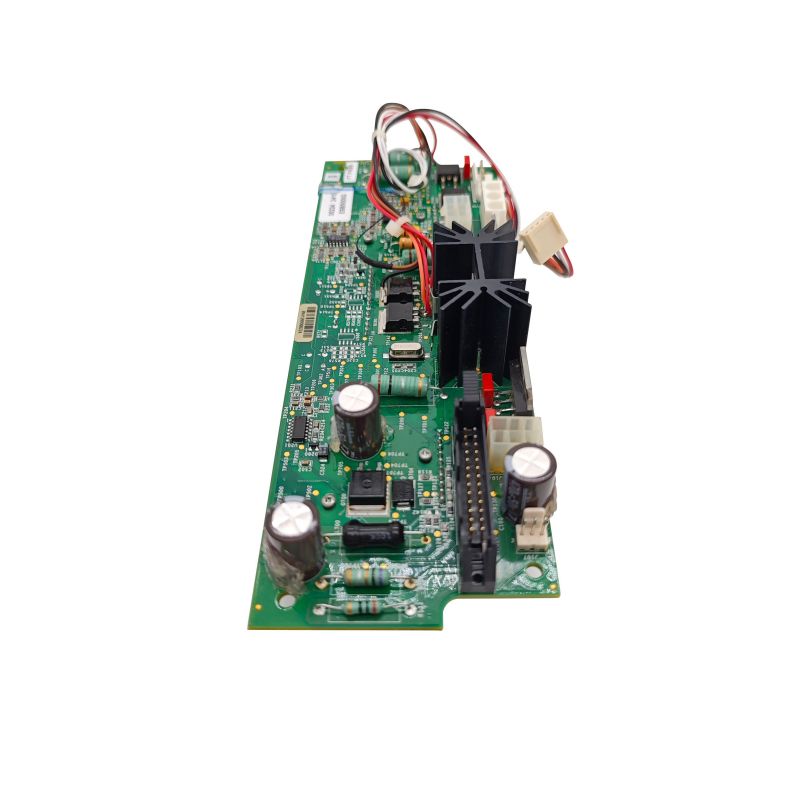

Kenapa PCBA Kontrol Motor Ngadhepi Tantangan Solder Unik

Majelis kontrol motor ngalami stres sing umume PCB ora tau nemoni. Iki telung faktor nggawe pilihan soldering kritis.

1. Lingkungan Getaran Dhuwur

Pengontrol motor sing dipasang langsung ing pompa, kompresor, utawa EV ngalami eksitasi mekanik sing terus-terusan. Siji studi sing didokumentasikake mbandhingake PCBA sing padha karo solder timbal vs.

- Majelis timbal:Gagal pisanan sawise 40 jam getaran acak 6g (komponen fraktur sikil)

- Perakitan bebas timah:Mode gagal sing padha sawise mung 4 jam geter sing padha

Penyebabe? Solder tanpa timbal wis nyuda daktilitas. Nalika sendi ora bisa lentur, stres geter konsentrasi ing timbal komponen, nyebabake fraktur prematur.

2. Cycling Thermal Extreme

Motor drive ngasilake panas. Banjur motor mandheg. Banjur padha miwiti maneh. Siklus drive industri khas saka -40°C nganti +125°C ewonan kali.

Solder timbalaccommodates CTE (koefisien saka expansion termal) mismatches antarane komponen lan PCB liwat ductility.

Solder tanpa timbalmbentuk senyawa intermetallic (IMC) sing luwih kenthel lan rapuh ing antarmuka gabungan. Wutah IMC sing gedhe banget ngrusak antarmuka lan nyepetake wiwitan retak.

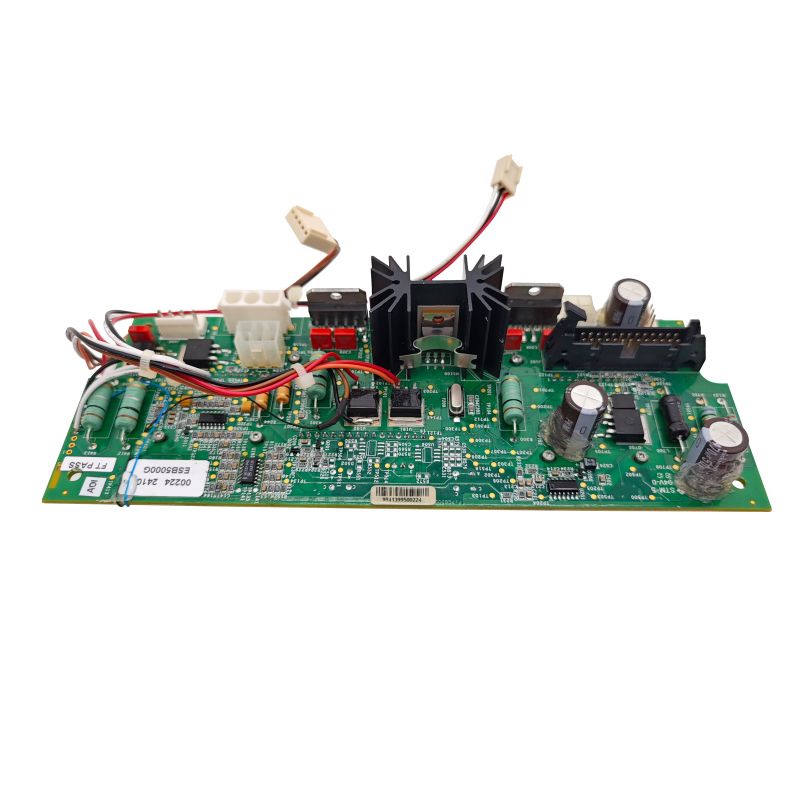

3. Arus dhuwur lan Pemanasan Joule

PCBA kontrol motor nggawa arus terus-terusan saka 5A nganti 200A+. Saben sambungan solder ngalami pemanasan dhewe saka mundhut I²R.

Bentenane utamane ora resistensi, nanging kepiye carane sendi nangani stres siklus termal sajrone wektu.

Nalika Sampeyan MESTI Gunakake Solder Bebas Timbal

Keperluan regulasi ninggalake sethithik kamar kanggo pilihan ing skenario kasebut.

Pasar sing Selaras karo RoHS

EU, China, Korea Selatan, lan akeh yurisdiksi liyane mbatesi timbal ing elektronik nganti 0,1% bobot materi homogen. Produk sing didol ing pasar kasebut kudu nggunakake solder tanpa timbal kajaba ana pengecualian khusus.

Kontrol Motor Konsumen lan Komersial

Perkakas rumah tangga (mesin cuci, kipas HVAC, kompresor kulkas)

Piranti daya karo drive motor

Pengontrol HVAC komersial

Robotika kanggo panggunaan non-industri

Manufaktur Ngadhepi Ekspor

Yen sampeyan nggawe PCBA kontrol motor kanggo distribusi global, njaga garis produksi timbal lan bebas timbal sing kapisah nggawe kerumitan persediaan lan risiko kualitas. Pangolahan tanpa timbal sing digabung minangka pilihan praktis.

Nalika Sampeyan Bisa Mbenerake Solder Timbal (Pengecualian)

Aplikasi tartamtu nduweni kualifikasi kanggo pengecualian RoHS utawa ora ana ing ruang lingkup peraturan.

Elektronik Otomotif Under-Hood

Pangecualian 7(c)-I(valid paling ora nganti 2026) ngidini timbal ing elektronik otomotif sing linuwih ing ngendi alternatif tanpa timbal ora bisa dipercaya.

Data donya nyata saka pemasok Tier-1 nuduhake:

• Sambungan tanpa timbal ing unit kontrol mesin nuduhake wiwitan retak sadurunge ing siklus termal
• Pembentukan whisker timah ing timah murni rampung nggawe risiko sirkuit cendhak ing ECU sing disegel
• Akeh OEM otomotif terus nemtokake solder timbal kanggo modul kritis safety

Aerospace lan Militer

Pangecualian lengkap. Solder tanpa timbal ora dibutuhake kanggo aplikasi penerbangan, pertahanan, utawa ruang angkasa. Sektor iki terus nggunakake Sn63/Pb37 adhedhasar data linuwih puluhan taun.

Penggerak Motor Industri (Persyaratan Umur 10+ Taun)

Nalika controller motor kudu operate kanggo 15+ taun ing pabrik unairconditioned (-20 ° C kanggo +70 ° C ambient), solder timbal tetep pilihan konservatif. Data kekeselen termal jangka panjang kanggo bebas timbal ing kahanan kasebut isih berkembang.

Peralatan Medis (Non-Implantable)

Pengecualian ana kanggo akeh piranti elektronik medis sing linuwih langsung mengaruhi safety pasien.

Repair lan Parts Panggantos

PCBAs panggantos kanggo peralatan timbal-solder ana kudu nggunakake solder timbal kanggo njaga kompatibilitas Metallurgical karo joints ana lan komponen.

Pertimbangan Komponen Kritis kanggo PCBA Kontrol Motor

Ora kabeh bagean ngidinke suhu soldering free timbal. Lima kategori kasebut mbutuhake perhatian khusus.

1. Komponen Sensitif Suhu

Puncak reflow bebas timbal ing 245°C nganti 260°C—luwih dhuwur tinimbang suhu timbal 220°C nganti 230°C.

2. Komponen karo Pure Tin Rampung

Rampung timah murni (umum ing komponen bebas timbal) bisa tuwuh whiskers konduktif liwat wektu-resiko kritis kanggo kontrol motor karo spasi komponen nyenyet.

Strategi mitigasi:

- Nemtokake NiPdAu utawa matte tin-bismuth finish tinimbang timah murni

- Aplikasi lapisan conformal liwat kabeh joints solder

- Supaya timah murni ing komponen ing wilayah Kapadhetan dhuwur

3. Inventaris Ana Komponen Timbal

Nggunakake komponen solder timbal (contone, timbal sing dilapisi SnPb) ing proses perakitan tanpa timbal nggaweincompatibility proses:

Rampung komponen leleh ing suhu 183 ° C, nanging solder tanpa timbal mbutuhake 245 ° C +

Rampung komponen bisa ngoksidasi utawa larut sadurunge wangun gabungan solder

Asil: sendi sing ora bisa dipercaya, cacat ing bantal, lan gagal lapangan

Aturan:Gunakake komponen sing dirating kanggo proses soldering sing bakal dialami.

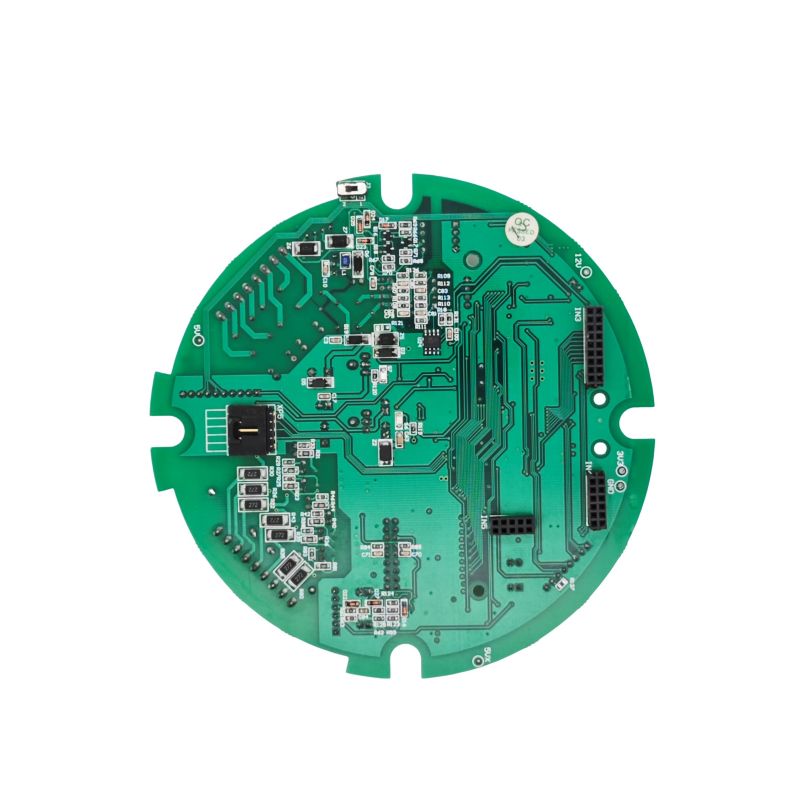

Praktek paling apik kanggo PCBA Kontrol Motor Bebas Timbal

Yen ora timbal dibutuhake, praktik kasebut bisa nggedhekake linuwih.

Pilihan Rampung lumahing PCB

Rekomendasi:ENIG nyedhiyakake wetting paling apik lan umur beting paling dawa kanggo perakitan tanpa timbal.

Optimization Profil Reflow

Profil reflow bebas timbal sing ora dioptimalake nggawe sendi sing adhem, kekosongan, lan IMC sing rapuh.

Mitigasi Getaran kanggo Sendi Bebas Timbal

Amarga daktilitas suda tanpa timbal ing geter, tindakake langkah tambahan iki:

1. Pot / Enkapsulasi:Isi pager ing sakubenge komponen massa dhuwur (konektor, trafo, kapasitor gedhe) karo senyawa pot silikon utawa urethane. Iki mindhah stres geter adoh saka sambungan solder.

2. Komponen sing diikat karo adhesive:Gunakake adesif epoksi utawa silikon ing piranti sing dipasang ing permukaan gedhe (induktor, kapasitor aluminium).

3. Ngurangi dhuwur standoff komponen:Komponen dhuwur kanthi timbal dawa tumindak minangka tuas geter. Nemtokake komponen low-profil yen bisa.

FAQ PCBA Kontrol Motor

Ing ngisor iki ana telung pitakonan teknis saka desainer drive motor lan insinyur manufaktur.

P1: Aku ngrancang pengontrol motor kendaraan listrik kanggo pemasok otomotif Tier-1. Bisa nggunakake solder timbal-free?

A:Ya, nanging kanthi tes kualifikasi sing signifikan. Umume pemasok otomotif Tier-1 saiki nggunakake solder tanpa timbal kanggo desain anyar amarga kepatuhan RoHS dibutuhake kanggo kendharaan pasar EU. Nanging, ana pangecualian kanggo piranti elektronik ing ngisor-hood sing data linuwih tanpa timbal tetep ora lengkap.

Rencana kualifikasi sampeyan kudu kalebu:

Saran praktis:Akeh OEM otomotif terus nemtokake solder timbal kanggo ECU ing ngisor-hood nggunakake pengecualian RoHS sing ana. Rembugan karo pelanggan sadurunge nindakake tanpa timbal. Yen bebas timah diwajibake, temtokake finish permukaan ENIG lan lapisan conformal kanggo kabeh rakitan.

Q2: drive motor industri sandi gagal sawise 18 sasi karo joints solder retak ing enem MOSFET daya. Déwan kasebut nggunakake solder tanpa timbal SAC305. Apa sing salah?

A:Iki minangka kegagalan fatigue termal klasik. Punika urutan diagnostik:

Langkah 1 - Priksa lokasi crack:Ing mikroskop, deleng antarmuka antarane timbal MOSFET lan fillet solder. Yen retakan mlaku ing sadawane lapisan intermetallic compound (IMC), IMC dadi kandel nalika reflow.

Langkah 2 - Deleng profil reflow sampeyan:Kanggo SAC305, wektu ing ndhuwur liquidus (TAL) kudu maksimal 60 nganti 90 detik. Yen TAL sampeyan ngluwihi 120 detik, kekandelan IMC bisa ngluwihi 10µm (zona rapuh diwiwiti ing ndhuwur 5µm).

Langkah 3 - Ukur kenaikan suhu ing bantalan saluran MOSFET:Kanthi kamera infra merah, ukur suhu pad kanthi muatan lengkap. Yen ngluwihi 110°C, delta siklus termal (ΔT) gedhe banget.

Langkah 4 - Priksa pemasangan siji-titik:MOSFET daya kanthi bantalan termal gedhe (DPAK, D2PAK, TO-263) sing ora duwe vias termal utawa duwe rongga ing ngisor pad ngalami titik panas. X-ray sendi-kosong luwih saka 25% area pad ora bisa ditampa.

Disaranake ndandani (miturut prioritas):

1. Ngurangi ΔT:Tambah heatsink utawa dandan aliran udara kanggo njaga bantalan MOSFET ing ngisor 90 ° C kanthi muatan lengkap.

2. Tambah vias termal:Ing saben pad MOSFET, sijine array saka 0.3mm vias (kapenuhan lan katutup) kanggo tarik panas menyang bidang lemah PCB.

3. Gunakake paduan perak rendah:Coba SAC105 (1% Ag) tinimbang SAC305. Isi perak sing luwih murah nambah daktilitas lan resistensi lemes termal kanthi biaya titik leleh sing rada dhuwur.

4. Pot MOSFET:Gunakake senyawa pot konduktif termal ing MOSFET. Iki nyuda stres siklus termal lan transfer panas.

Q3: Aku kudu ndandani PCBA kontrol motor sing asline digunakake solder timbal. Bisa nggunakake solder bebas timbal kanggo ndandani?

A:Secara teknis ya, nanging ora dianjurake. Punika sababipun:

Masalah 1 - Metalurgi campuran:Solder bebas timbal (SAC305) ora nyampur karo solder timbal sisa (Sn63 / Pb37). Paduan sing diasilake nduweni titik lebur sing ora bisa diprediksi (biasane 190 ° C nganti 210 ° C) lan mbentuk sendi sing rapuh lan kasar.

Masalah 2 - Konflik suhu:Supaya solder bebas timbal mili kanthi bener, sampeyan butuh tip wesi solder 370°C nganti 400°C. Suhu iki bisa:

Delaminate pad PCB saka landasan FR4

Rusak komponen jejer (utamane kapasitor elektrolitik)

Nyawiji konektor plastik sing cedhak

Protokol perbaikan sing disaranake:

Yen sampeyan kudu nggunakake tanpa timbal ing papan timbal:Mbusak 100% saka solder ana saka wilayah repair nggunakake stasiun desoldering vakum. Priksa kanthi pembesaran - solder timbal sing isih ana bakal ngrusak sambungan anyar. Banjur nerusake karo solder tanpa timbal ing 370 ° C kanthi fluks aktif.

Matriks Kaputusan: Timbal vs Timbal-Free kanggo Motor Control PCBA

Gunakake tabel iki kanggo nuntun pilihan soldering.

Solder bebas timbal sah dibutuhake kanggo umume PCBA kontrol motor sing dikirim menyang pasar sing diatur. Nanging, sifat materi saka wesi bebas timbal-brittleness sing luwih dhuwur, pembentukan IMC sing luwih kenthel, resiko kumis timah-nggawe masalah linuwih nyata ing aplikasi geter dhuwur lan termal-cycling.

Kanggo aplikasi tanpa timbal wajib:

Gunakake ENIG permukaan finish kanggo wetting paling apik

Kontrol profil reflow kanthi teliti (TAL 60-90 detik, puncak 245-260°C)

Tambah pot utawa adesif kanggo komponen massa dhuwur

Aplikasi lapisan conformal kanggo ngurangi kumis timah

Kanggo aplikasi sing nduweni kualifikasi kanggo pengecualian (otomotif ing ngisor-hood, industri 10+ taun, aerospace, medis):

- Solder timbal (Sn63 / Pb37) tetep standar emas linuwih

- Kombinasi ductility, resistance geter, lan dekade data lapangan angel diganti

Kanggo ndandani:Cocog karo paduan solder asli. Metalurgi campuran nggawe sendi sing ora bisa ditebak lan ora bisa dipercaya.

Kaputusan kasebut pungkasane ngimbangi kepatuhan peraturan karo linuwih lapangan. Kanggo produk konsumen kanthi umur 3-5 taun, bebas timbal wis diwasa lan dipercaya. Kanggo kontrol motor safety-kritis utawa umur dawa, tindakake pangecualian lan nggunakake solder timbal.
