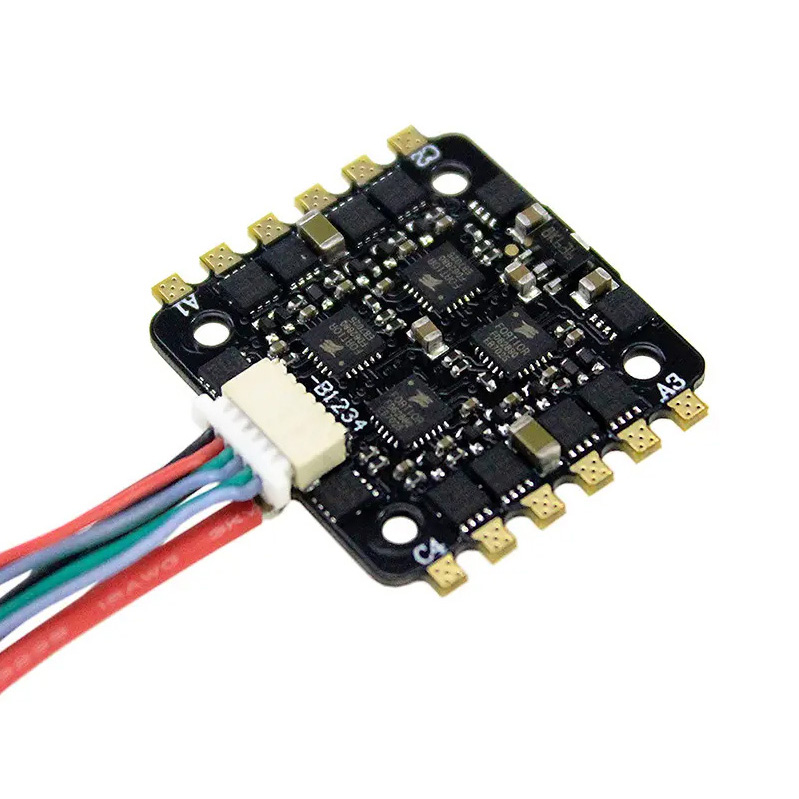

Kanthi pengalaman 20 taun ing elektronika aeroangkasa lan analisis kegagalan, aku wis nyathet praktik desain khusus sing misahake majelis sing cocog karo pesawat saka hardware sing didasari. Pandhuan iki nyakup pilihan materi, manajemen termal, syarat sertifikasi, lan parameter sing diuji lapangan kanggo PCBA cahya pesawat.
Jinis Sistem Lampu Pesawat
Lampu pesawat ana ing kategori sing beda-beda, saben duwe syarat PCBA sing unik.
Jinis CahyaFungsi Mode OperasiPersyaratan KritisLampu Navigasi Indikasi posisi (abang/ijo/putih)Tetap onReliabilitas, akurasi warnaLampu Anti Tabrakan (Strobe)Kelip-kelip intensitas dhuwur Pola strobo ganda Penanganan arus puncak, presisi wektuLampu BeaconLampu suarLampu blinkingLampuLampuLampuLampu 1HzBingkaian udaraLampu 1Hz iluminasi nalika mendaratOn-demand daya dhuwur Output lumen ekstrem, disipasi panasKabin/Lampu JendelaSuasana penumpang, maca Bisa Dimmable, warna-tunable Kepatuhan EMI, peredupan lancar
Spesifikasi Teknis Inti
Syarat Lingkungan
Parameter InteriorPesawat Eksterior Pesawat (Sayap/Ekor)Suhu Operasi-15°C nganti +70°C-55°C nganti +85°CSSuhu Panyimpenan-40°C nganti +85°C-55°C nganti +125°CHKelembaban0% nganti 95% non-kondensasi0% nganti 100%Ketinggian (0% nganti 100% kondensasi) max55,000 ft maxGetaran (acak)0,2g nganti 5g RMS5g nganti 15g RMS
Spesifikasi Input Daya
Parameter Nilai Biasa Cathetan Daya Utama28V DC (nominal)Rentang 18V nganti 32V saben MIL-STD-704AC Daya (sistem kabin)115V AC / 400HzKanggo sistem berbasis fluoresenToleransi Kualitas Daya±10% ajeg, ±20% transientPerlindungan lonjakan dibutuhake<1µStandby memori Arus
Pilihan Material kanggo Pesawat Lighting PCBA
Bahan inti: komposit karbon utawa inti logam?
FR4 standar arang ditrima kanggo cahya pesawat amarga konduktivitas termal sing kurang lan ora cocog CTE karo komponen LED.
Bahan Konduktivitas TermalCTE (ppm/°C) BobotAplikasiFR40.3-0.5 W/m·K14-17CahayaSinyal/kontrol mungAluminium MCPCB1.5-3 W/m·K23-25SedangLampu LED UmumTembaga MCPCB200-400 W/m·Klampu eksterior Tinggi-1K Inti 175-300 W/m·K (XY)4-6.5Aerospace Premium Ringan Banget
Rekomendasi kanggo cahya njaba:Gunakake inti karbon-kain utawa tembaga MCPCB. Pertandhingan CTE karo komponen LED (6-7 ppm/°C) nyuda tegangan geser sambungan solder sajrone siklus termal saka -55°C dadi +85°C.
Pamilihan bobot tembaga
Beban SaikiCahaya InteriorCahaya Eksterior Jejak sinyal (<100mA)0.5 oz1 oz Daya LED (500mA-2A)1 oz nganti 2 oz2 ozStrobe/Landing (5A-15A)Ora ditrapake3 oz nganti 4 oz

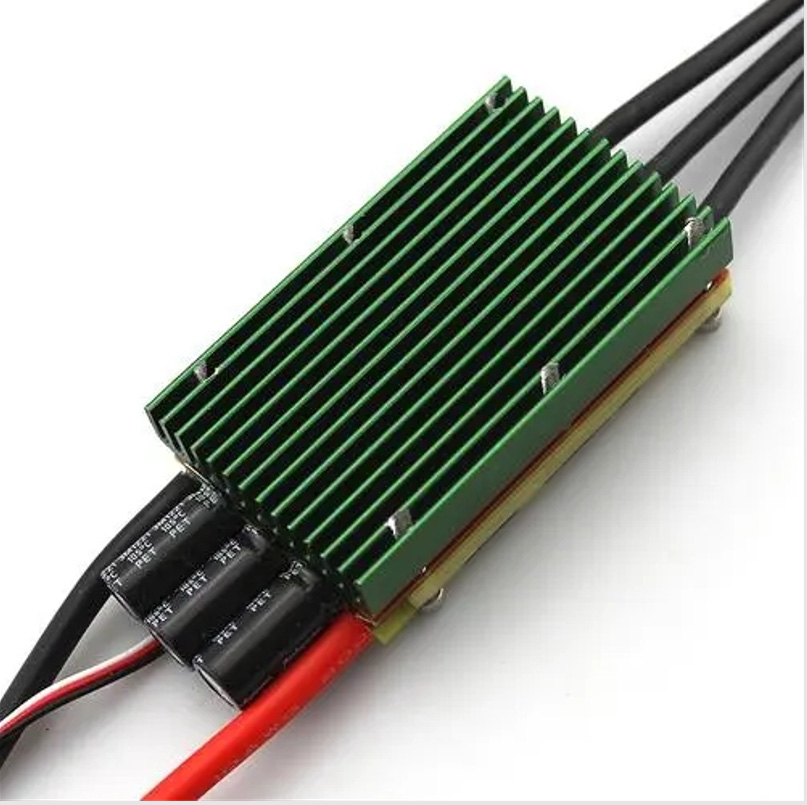

Manajemen termal kanggo High-Power Pesawat LED PCBA
Syarat Konduktivitas Termal
MCPCB nawakake kira-kira 10 kaping konduktivitas termal standar FR-4, sing nerjemahake boros panas sing luwih apik, output lumen sing luwih cerah, lan umur LED sing luwih dawa.
Aturan jempol:Kanggo saben suda 10°C ing suhu persimpangan LED, umur komponen tikel kaping pindho.
Spesifikasi Lapisan Dielektrik
Parameter Standar MCPCB Bahan Dielektrik Berkinerja TinggiEpoksi dengan pengisi keramik Polimida konduktif Termal Konduktivitas Termal1-3 W/m·K5-10 W/m·KKetebalan Dielektrik50-100µm75-150µmTegangan Rusak-5 kV3
Thermal Via Strategy kanggo LED Pads
Kanggo saben LED daya dhuwur ing PCBA:
- Minimal 9 vias termal(diameteripun 0.3mm) saben pad LED
- Isi lan tutup viasdibutuhake kanggo solderability
- Via spasi:1.0mm kanggo 1.2mm pola kothak
- Toleransi kekosongan:Ing ngisor 25% area pad katon ing sinar X

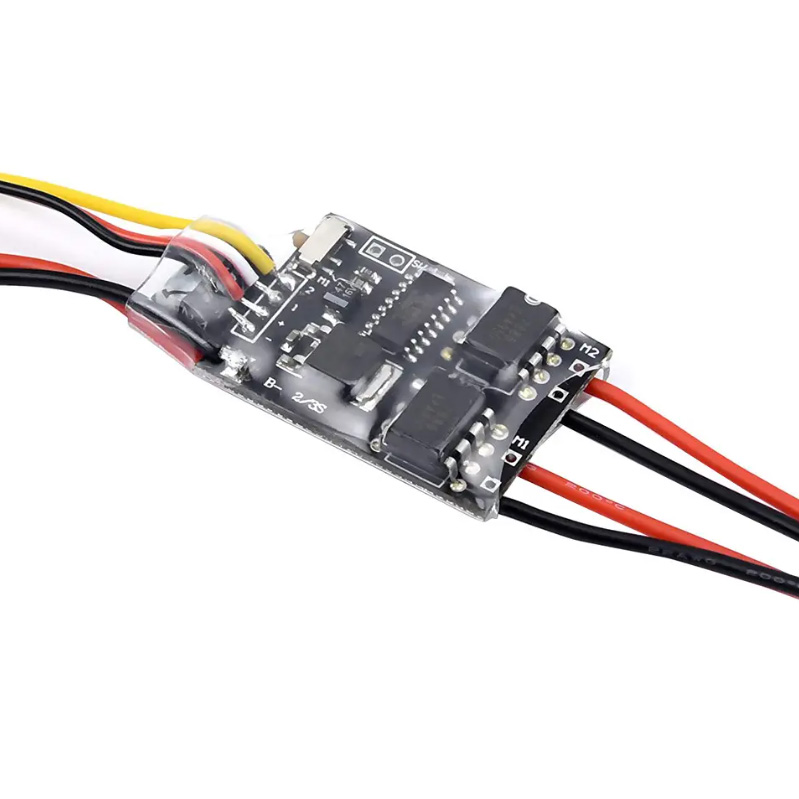

Topologi Sirkuit lan Arsitektur Kontrol
Kontrol cahya njaba
Lampu njaba pesawat modern nggunakake driver LED sing bisa diprogram kanthi kontrol saluran mandiri.
Arsitektur sing disaranake:
- IC driver LED I2C (contone, LP5562 utawa padha) kanthi memori urutan sing bisa diprogram
- tataran MOSFET njaba kanggo dhuwur-saiki LED strings
- Dhukungan redundansi FMU liwat bus I2C sing kapisah
Keuntungan saka driver sing bisa diprogram:
- Urutan cahya mlaku kanthi otomatis sawise program
- Ora ana intervensi FMU sing dibutuhake kanggo pola kedhip normal
- Degradasi anggun yen siji FMU gagal
Lampu Interior Kab
Sistem lampu LED kabin pesawat biasane nggunakake pasangan LED-mikrokontroler sing bisa diatasi.
FiturRequirementControl ProtocolData piksel liwat bus serialAlamatSaben pasangan MCU-LED kanthi mandiri bisa dialamatake Kontrol WarnaRGB utawa RGBW saben fixtureData RateCukupi kanggo urutan animasi Mode GagalGagal LED tunggal ora mengaruhi wong liya
PCBA fleksibelasring digunakake kanggo cahya kabin kanggo cocog karo lumahing fuselage sudhut mlengkung.
Peralatan Uji Bawaan (BITE)
PCBA lampu pesawat kudu nyakup kemampuan diagnostik mandiri.
Parameter sing dipantau:
- Tegangan lan frekuensi input (U_LINE, LINN_SYNC)
- Suhu (T_AMBIENT)
- Status lampu/LED (FILAMENT_DETECT kanggo sistem lawas)
- voltase Output lan saiki
Tanggapan BITE:
- Log fault kanggo memori non-molah malih
- Opsional: sinyal gagal liwat output diskrèt
- Terusake operasi yen aman (degradasi anggun)
EMI lan Proteksi Kilat
Persyaratan Perlindungan Kilat
Kanggo lampu swiwi/buntut njaba:
Elemen ProteksiSpesifikasi Dioda TVSDwi-arah, dirating kanggo gelombang kilat Celah percikanKanggo penahanan lonjakan utamaSeri Resistance10Ω nganti 100Ω ing kabeh saluran inputGround BondUL 467 rating ground lug
Mitigasi EMI
TeknikAplikasiFerit Manik-manik Garis input daya Common Mode Chokes Kanggo ngoper input regulator Kabel TerlindungAntara PCBA lan remote LEDTembaga Pour Ground Plane Jalur bali sing solid, loop minimal
Sertifikasi lan Kepatuhan
Standar Kunci kanggo Lampu Pesawat PCBA
Persyaratan Penerapan StandarDO-160Kabeh peralatan udhara Pengujian Lingkungan & EMIMIL-STD-704Input daya28V Kualitas daya DCMIL-P-55110 / IPC-6012PCB kualifikasiKelas 3/AeroangkasaFAA AC 150/5345-46Runway Annex LightingRunway 14 Standar pencahayaan Bandara Internasional
Persyaratan Pengujian Kualifikasi
TestDO-160 Section Pass KriteriaSuhu-Ketinggian4.0Operasi ing simulasi 55.000 ftGetaran8.0Ora ana gangguan mekanik utawa listrik Kelembapan6.0Ora ana korosi utawa insulasi sing diakibatake Kilat22.0Ora ana karusakan, ora ana kahanan sing ora aman Kerentanan Cairan11.0Ora ana degradasi saka Langit, lsp.
Sorotan PCBA Lampu Pesawat
Q1: Apa prabédan antarane aluminium-inti lan tembaga-inti PCBA kanggo cahya njaba pesawat?
A:Pilihan antarane aluminium-inti lan tembaga-inti PCBA langsung impact kinerja termal, bobot, lan linuwih ing cahya pesawat njaba.
Aluminium MCPCB (Metal Core Printed Circuit Board):
- Konduktivitas termal: 138-238 W/m·K
- Kapadhetan: 2,70 g/cm³ (ringan)
- CTE: 23-25 ppm/°C
- Biaya: 30-50% luwih murah tinimbang tembaga
Tembaga MCPCB:
- Konduktivitas termal: 390-401 W/m·K (kira-kira aluminium pindho)
- Kapadhetan: 8,96 g/cm³ (3,3x luwih abot)
- CTE: 16-17 ppm/°C (cocok karo komponen LED ing 6-7 ppm/°C)
- Unggul kanggo kapadhetan daya ekstrim (>2 W/cm²)
Matriks keputusan kanggo aplikasi pesawat:
Lokasi Pesawat Kapadhetan Daya Tingkat Getaran sing DisaranakeLampu maca kabinIntiRendah (<0,5 W/cm²)Rendah Aluminium MCPCBLampu inspeksi Wing Sedheng (1-2 W/cm²)DhuwurAluminium kanthi ditingkatake viasLampu pendarat (LED)Dhuwur (>2 W/cm²)High Tembaga MCPCB Anti-Copper Highlight MCPCBanti-Copper Highlight MCPCB
Kanggo lingkungan sing ekstrem:PCB inti kain karbon nawakake konduktivitas termal XY 175-300 W/m·K kanthi CTE mung 4-6.5 ppm/°C, sing cocog karo paket LED keramik. Iki nyuda stres termal sajrone siklus suhu kanthi cepet saka -55 ° C nganti + 85 ° C.
Q2: Kepiye cara ngrancang daya AC 400Hz sing ditemokake ing sistem lampu kabin pesawat?
A:Lampu kabin pesawat asring nggunakake 115V AC ing 400Hz, dudu 50/60Hz sing ditemokake ing bangunan. Iki nggawe syarat desain unik.
Tantangan desain 400Hz:
Penyetor daya standar sing dirancang kanggo 50/60Hz bakal dadi panas banget utawa gagal ing 400Hz amarga kerugian inti ing trafo lan komponen magnetik.
Adaptasi desain PCBA sing dibutuhake:
Desain Komponen50/60Hz Desain 400HzTransformerBaja silikon standarFerit frekuensi tinggi utawa inti pita-pitaPenyaringan inputKapasitor elektrolitik gedheKapasitor film sing luwih cilikRectifierDioda standarDioda pemulihan cepetPenyaringan EMIDirancang kanggo riak 120HzDirancang kanggo riak 800Hz
Dhaptar mriksa desain kanggo 400Hz PCBA:
1. Verifikasi rating frekuensi komponen- Transformers lan induktor kudu nemtokake operasi 400Hz
2. Ukur arus inrush- Sistem 400Hz asring duwe inrush sing luwih dhuwur tinimbang desain 50/60Hz
3. Test karo daya pesawat-grade- Gunakake sumber 400Hz, dudu sumber bangku
4. Priksa sinkronisasi- Akeh sistem mbutuhake dimming frekuensi-dikunci (contone, LINN-SYNC)
Q3: Apa sing mode Gagal paling umum ing pesawat cahya PCBA, lan carane aku nyegah?
A:Adhedhasar analisis kegagalan lapangan saka perakitan lampu Airbus lan Boeing, limang mode kegagalan iki didominasi.
Mode Gagal 1: Gagal transformator (sirkuit kontak / wiwitan)
Nyegah:
- Nemtokake trafo kanthi wates termal sing nyukupi
- Priksa manawa bahan pot bisa tahan -55 ° C nganti + 125 ° C
- Tes kanggo voltase sekunder sing cocog ing beban
Mode Gagal 2: MOSFET risak ing sirkuit ngoper
Nyegah:
- Gunakake MOSFET sing dirating paling sethithik 2x voltase operasi
- Tambah resistor gerbang (10Ω nganti 100Ω) kanggo mbatesi arus
- Kalebu sirkuit snubber antarane simpul ngoper
- Derate kanggo suhu (gunakake 150 ° C prapatan dirating bagean)
Mode Gagal 3: Gagal induktor ing sirkuit resonansi
Nyegah:
- Nemtokake induktor kanthi insulasi kelas UL
- Priksa manawa rating saiki ngluwihi arus operasi puncak
- Tambah sekring termal ing seri kanggo sirkuit kritis
Mode Gagal 4: Mikrokontroler ngreset utawa ngunci
Nyegah:
- Gunakake IC supervisor tegangan khusus (ora reset RC)
- Verifikasi wektu reset nyukupi syarat lembar data
- Tambah timer watchdog kanggo Recovery brownout
Mode Gagal 5: Solder lemes peserta saka muter termal
Nyegah liwat desain PCBA:
- Gunakake bahan sing cocog karo CTE- Inti tembaga (16-17 ppm/°C) luwih apik tinimbang aluminium (23-25 ppm/°C) nalika dipasangake karo LED keramik (6-7 ppm/°C)
- Tambah ikatan adesif- Ing komponen gedhe, aplikasi epoxy utawa silikon adhesive
- Ngoptimalake geometri pad- Gunakake bantalan luh lan dering annular sing luwih gedhe ing komponen bolongan
- Coba pot- Kanggo rakitan njaba, senyawa pot nyuda stres termal-mekanik
Tes lengkap:
Sadurunge persetujuan penerbangan, PCBA kudu ngliwati siklus termal DO-160:
- 500 siklus minimal kanggo interior
- 1000+ siklus kanggo njaba
- Kisaran suhu sing cocog karo lokasi instalasi nyata
Ringkesan: Dhaptar Priksa Desain PCBA Lampu Pesawat
Desain ElementRequirementCore MaterialAluminium MCPCB kanggo interior; tembaga utawa karbon-kain kanggo exteriorCopper Weight2 oz minimal kanggo daya; 3-4 oz kanggo lampu strobo/landing Thermal ViasMinimum 9 saben LED daya dhuwur, diisi lan ditutupCTE MatchingCore CTE ing 10 ppm/°C komponen LEDPower InputSurge proteksi kanggo 28V DC; Kompatibilitas 400Hz kanggo sistem kabinBITEVoltage, arus, pemantauan suhu; fault loggingCertificationDO-160 dites; IPC-6012 Kelas 3
A PCBA cahya pesawat dirancang mlaku terus-terusan kanggo 50.000+ jam penerbangan karo nul akses pangopènan. Kombinasi manajemen termal MCPCB, driver LED sing bisa diprogram, lan uji kualifikasi DO-160 nyedhiyakake linuwih sing dikarepake penerbangan.
