Kanthi pengalaman 20 taun ing elektronik konsumen lan manufaktur PCB, aku wis nliti ewonan rakitan lampu langit-langit. Pandhuan iki nyakup pilihan materi, manajemen termal, topologi driver, lan syarat kepatuhan khusus kanggo desain PCBA lampu langit-langit.

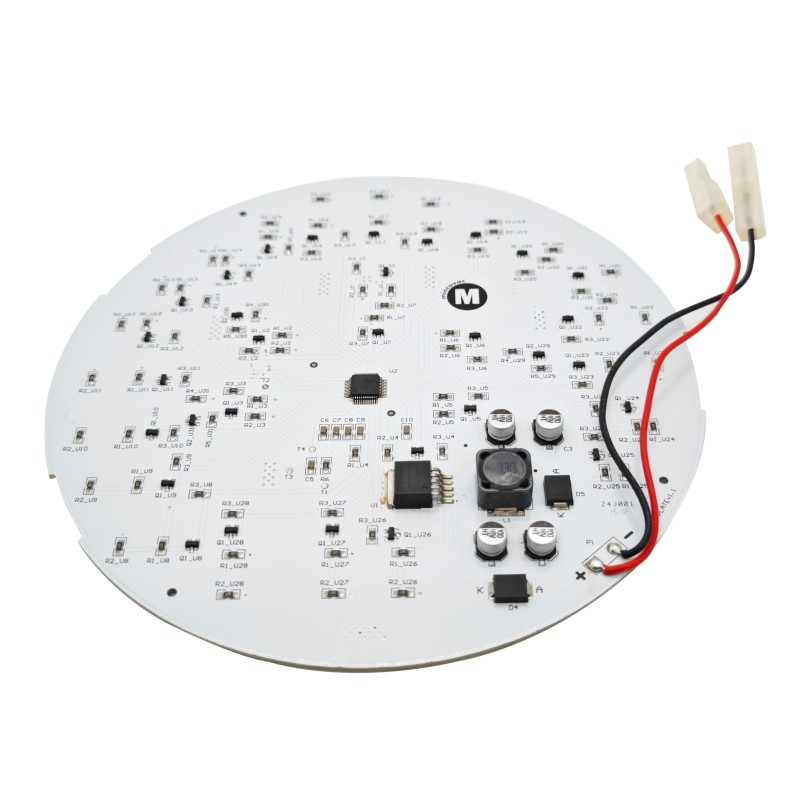

Apa Lampu Langit-langit PCBA Kudu Apa
Lampu langit-langit PCBA (Printed Circuit Board Assembly) ngontrol lan nguwasani sumber cahya LED. Ora kaya PCB sing gundhul, PCBA kalebu kabeh komponen sing disolder ing papan --- LED, driver, resistor, kapasitor, lan konektor.
Fungsi utama lampu langit-langit PCBA:
- Konversi AC-to-DC (yen driver terintegrasi):Ngonversi 110-277V AC dadi DC voltase rendah kanggo LED
- Regulasi arus konstan:Njaga arus LED stabil sanajan fluktuasi voltase input
- Manajemen termal:Nindakake panas adoh saka persimpangan LED kanggo nyegah kegagalan durung wayahe
- Kontrol dimming (opsional):Antarmuka karo dimmer tembok (0-10V, TRIAC, utawa PWM)
Bedane saka Bare PCB:A PCB gundhul duwe tilas tembaga lan bantalan nanging ora ana komponen. PCBA wis dirakit kanthi lengkap lan siap dipasang ing lampu.
Spesifikasi Teknis Inti
Parameter Daya Input
Parameter Rentang StandarKisaran Kinerja TinggiTegangan Input (AC)110-120V (AS) utawa 220-240V (EU)90-277V (universal)Frekuensi Input50/60 Hz50/60 HzFaktor Daya (PF)>0,70 (Konsumen)Komputer (THD)<20%<15% (persyaratan DLC)Surge Protection1 kV (dasar)2-4 kV (komersial)
Faktor daya lan syarat THD saben Energy Star lan standar DLC.
Spesifikasi Output LED
Parameter Daya Sedheng Daya Dhuwur Output Lumen Total800-1500 lm (ngganti 60W pijar)1500-3000 lm3000-5000 lm+Jumlah LED18-4848-100100-200+LED Arus50-150-30A Daya total 8-15W15-30W30-60W
Spesifikasi Fisik
ParameterFR4 StandardAluminium MCPCBBWujud PapanBunder, kothak, utawa adatBand, kothak, utawa khususDiameter (bunder khas)100mm nganti 300mm100mm nganti 300mmBobot Tembaga1 oz (sinyal), 2 oz (daya)1-2 ozLapisan Count2 lapisan (paling umum)1-2 Lapisan 0-9 Konduktivitas 1-2 W. W/m·K
Pilihan Bahan PCB: FR4 vs. Aluminium MCPCB
Pilihan ing antarane FR4 lan aluminium MCPCB (Metal Core PCB) minangka keputusan sing paling penting ing desain PCBA lampu langit-langit.
Tabel Perbandingan
KarakteristikFR4 PCBAAluminium MCPCBTKonduktivitas termalMiskin (0,3-0,5 W/m·K)Apik nganti apik banget (1-9 W/m·K)Bobot CahyaModeratBiaya (volume sithik)Isor Sedheng (30-50% luwih dhuwur tinimbang FR4)Umur LED ing 150mA30,000-400 jam paling cendhek,000-400 jam aplikasi (<12W), bohlam sing bisa diganti Perlengkapan langit-langit daya medium nganti dhuwur
Matriks Keputusan
Daya Lampu Langit-langit Rekomendasi Bahan PCBAAlasan5W-12W (mount flush cilik)FR4 (2-lapisan)Biaya sing luwih murah, panas sing bisa ditrima12W-25W (langit-langit standar)Aluminium MCPCB (1-2 W/m·K)Kritis manajemen termal25W-50W (panel gedhe)Kinerja dhuwur 3-5m LED overheating50W+ (komersial)Aluminium premium (5-9 W/m·K) utawa inti tembagaWajib kanggo linuwih
Aturan jempol:Kanggo lampu langit-langit ing ndhuwur 15W, gunakake aluminium MCPCB. FR4 bakal nyebabake kegagalan LED durung wayahe amarga akumulasi panas.

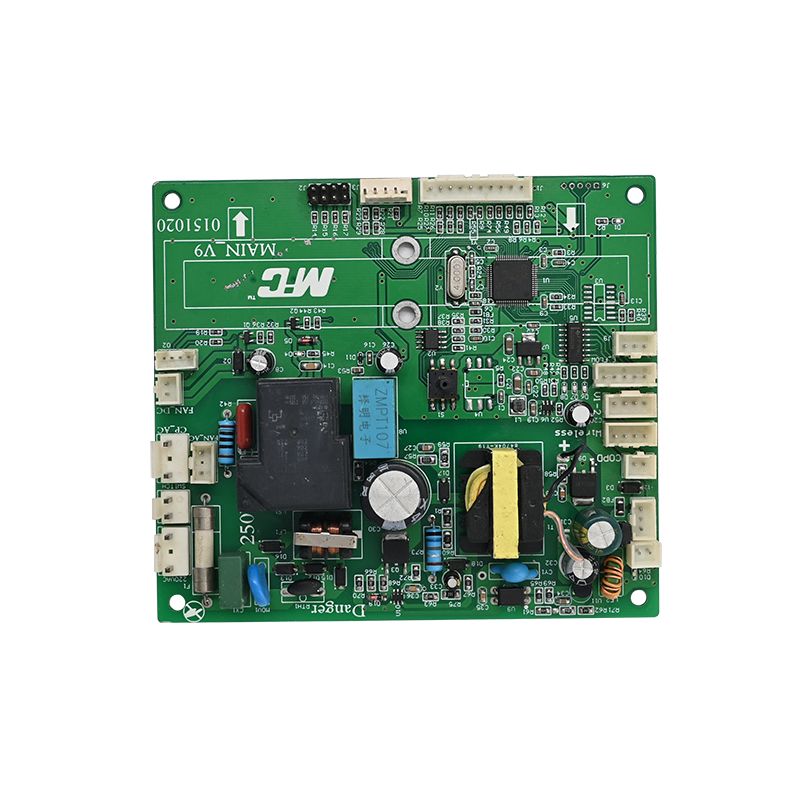

Topologi Driver kanggo Ceiling Light PCBA
PCBA lampu langit-langit nggunakake loro arsitektur driver utama: terpadu (komponen ing Papan padha) utawa remot (papan driver kapisah).
Integrated vs. Remote Driver
AspectIntegrated Driver (COB utawa linear)Remote Driver (papan kapisah)Lokasi driverIng PCBA sing padha karo LED Papan sing kapisah, disambungake nganggo kabel Daya umum5W-25W15W-100W+Efisiensi80-88%85-93%Kinerja kedip-kedipBisa miskin karo kompatibilitas linear sing prasajaDiseliter mung)Lebar (0-10V, TRIAC, DALI)BiayaMudhun (papan tunggal)Luwih dhuwur (loro papan)Paling apik kanggoSensitif biaya, ora dimming fixKomersial, dimmable, daya dhuwur
Arus Konstan vs Tegangan Konstan
Jinis DriverPaling apik KanggoKaluwihanKerugianSenar LED arus konstan (CC)Komponen sing luwih sederhana, luwih sithik Jumlah LED kudu cocog karo voltase driver Tegangan konstan (CV)Perlengkapan modular kanthi pirang-pirang papanStandar 12V/24V, gampang dikembangakeMbutuhake resistor watesan arus sing kapisah
Rekomendasi kanggo lampu langit-langit PCBA:Gunakake topologi driver saiki konstan kanggo desain terpadu. Nyedhiyakake arus LED sing stabil tanpa resistor tambahan.
Manajemen Thermal kanggo Ceiling Light PCBA
Panas minangka mungsuh utama umur LED. Kanggo saben suda 10°C ing suhu persimpangan LED, umur urip tikel kaping pindho.
Desain Thermal Path
Jalur termal kanggo lampu langit-langit PCBA nderek urutan iki:
Persimpangan LED → bantalan termal LED → tembaga PCBA → lapisan dielektrik (MCPCB) → pangkalan aluminium → omah perlengkapan → udara ruangan
Link paling lemah:Lapisan dielektrik (isolasi antarane sirkuit tembaga lan basis aluminium). Dielektrik standar nduweni konduktivitas 1-3 W/m·K. Dielektrik premium tekan 5-9 W/m·K.
Aturan Desain Pad LED
Desain ElemenPersyaratan vias termal ing ngisor LED9-12 vias (diameteripun 0.3mm) saben daya dhuwur LEDVia ngisiDiisi lan ditutupi (ngidini solder ing ndhuwur)Ukuran bantalan tembagaMinimum 2x ukuran bantalan termal LED Jangkoan solder80-90% saka area bantalan termal (Pemeriksaan sinar-X)Toleransi area kosong 25% maksimal pad
Verifikasi termal
Tes produksi:Sawise perakitan, mbukak lampu langit-langit kanthi daya penuh sajrone 1 jam. Ukur suhu ing bantalan LED nggunakake kamera infra merah.
Suhu (LED pad)Grade Umur sing Dikarepake<50°CEBagus70.000+ jam50-60°CBagus50.000-70.000 jam60-70°CADitrima30.000-50.000 jam>70°CF Resiko kegagalan<20.000 jam
Aturan Layout PCB kanggo Ceiling Light PCBA
Aturan 1: Penempatan LED simetris
Selehake LED roto-roto ing PCBA kanggo nyegah hot spot lan mesthekake distribusi cahya seragam. Kanggo lampu langit-langit bunder:
- Atur LED ing bunderan concentric
- Jarak sing padha antarane LED jejer
- Njaga jarak sing konsisten saka pinggir papan
Aturan 2: Tilak Saiki Dhuwur Singkat
Jejak arus dhuwur (daya LED lan lemah) kudu cendhak lan amba. Ngitung lebar sing dibutuhake:
Kanggo 2 oz tembaga, kenaikan suhu 20°C:
- Jembar (mil) = Arus (Amps) × 35
Conto: 300mA (0.3A) jejak → 0.3 × 35 = 10.5 mil (0.27mm) minimal
Tambah margin safety 50%:Gunakake 16 mils (0.4mm) kanggo 300mA ngambah.
Aturan 3: Pisah AC lan DC Bagean
Yen PCBA kalebu konverter AC-DC terpadu:
- Tansah input AC (tegangan dhuwur) ing salah siji pinggiran Papan
- Njaga jarak creepage 3mm antarane AC lan ngambah DC voltase kurang
- Gunakake slot fisik utawa moat ing PCB yen papan nyenyet
Aturan 4: Tembaga Pour kanggo Lemah
Gunakake tembaga ngalangi pour ing lapisan ndhuwur (kanggo MCPCB, lapisan sirkuit) kanggo LED bali. Iki nyuda voltase drop lan nambah panas nyebar.
Aturan 5: Distribusi Daya Daisy-Chain
Kanggo lampu langit-langit maneh (linear utawa persegi dowo), daya rute ngambah minangka bis tengah tinimbang dipakani LED saka mburi senar sadurungé.

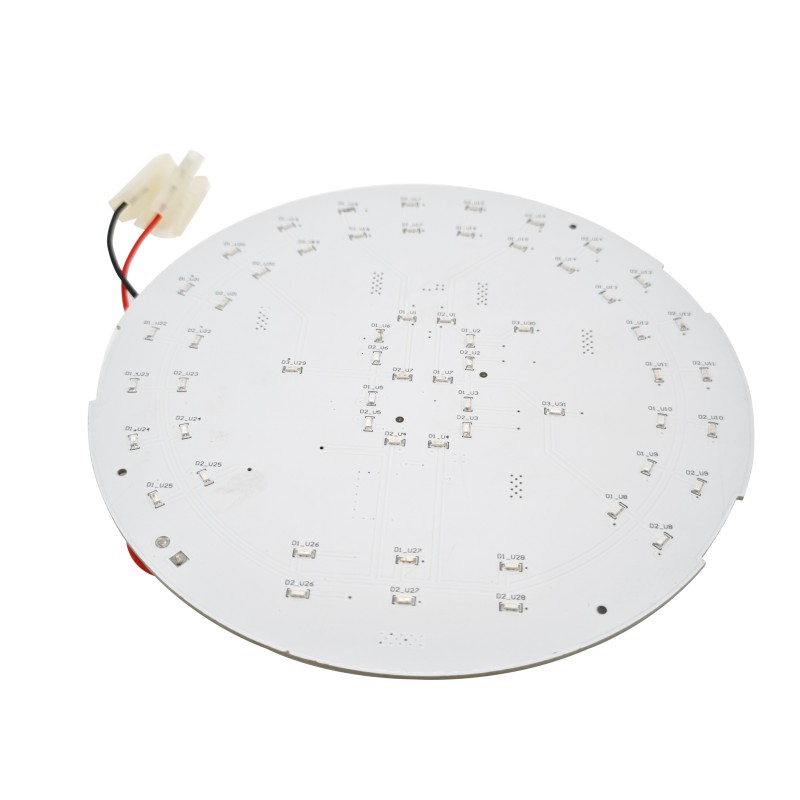

Tuladha Tata Letak Lampu Langit-langit PCBA (Bulat)
Lampu langit-langit bunder khas PCBA (diameter 150mm, 36 LED) duwe tumpukan lapisan iki:
LapisanFungsi Bobot TembagaNdhuwur (lapisan sirkuit)Bantalan LED, jejak, komponen driver2 ozLapisan dielektrik Isolasi listrik75-100 µmBasis aluminiumPenyebaran panas lan dhukungan mekanisKetebalan 1,6mmBawah (opsional)Komponen sekunder utawa topeng solder mungN/A
Flicker lan Dimming Pertimbangan
Penyebab Flicker
Kelip-kelip LED kedadeyan nalika arus output driver duwe riak sing signifikan. Penyebab umum:
- Kapasitas output ora cukuping sopir
- Kompatibilitas dimmer TRIAC sing ora apik(dimmer pinggiran utama kanthi beban kapasitif)
- Low-frekuensi PWM dimming(<1 kHz)
Metrik Flicker
MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz
Teknik Ngurangi Flicker
TechniqueEffectCost DampakTambahake kapasitor output akeh (100-470µF)Nyuda 100-120 Hz rippleLow ($0.10-0.30)Nambah frekuensi dimming PWM nganti >4 kHzNgilangake kelip-kelip sing katon Ora ana (ganti firmware)Gunakake voltase flyback utawa topologi PF dhuwur. ($0.50-1.00)
Kepatuhan lan Sertifikasi
Sertifikasi sing dibutuhake dening Pasar
Keperluan Sertifikasi PasarUSAUL 1598 utawa UL 8750Keamanan kanggo luminer LEDKanadaCSA C22.2 No. 250.0Keamanan kanggo perlengkapan lampuEUCE (kalebu LVD, EMC, RoHS)Keamanan, emisi, zat-zat mbebayani kanggo efisiensi lampu umum31EC 62 (AS)Energy Star utawa DLCRebate nduweni hak, syarat sarana
Tes Kepatuhan Umum
Kriteria Standar Tes Kekuwatan dielektrik (hipot)UL 87501500V AC suwene 1 menit, ora rusak Kontinuitas lemahUL 8750<0.1Ω ing antarane terminal lemah lan logam sing katonEMI (conducted & radiated)FCC Part 15 (AS) utawa EN 55015 (EU)Ing ngisor faktor Stargy, THHD0, Ngisor watesan Stargy > THHD <20% kanggo komersial
Ceiling Light PCBA FAQs
Q1: Apa aku bisa nggunakake PCBA lampu langit-langit sing padha kanggo aplikasi komersial 120V lan 277V?
A:Ora, ora tanpa driver input universal. Punika risak teknis:
A PCBA dirancang khusus kanggo 120V AC nggunakake komponen dirating kanggo kira-kira 200V DC voltase bus (sawise rectification). Ing 277V AC, bus DC sing dibenerake kira-kira 390V DC. Iki ngluwihi rating voltase standar 120V-rated kapasitor, MOSFET, lan dioda.
Syarat derating voltase komponen:
Komponen 120V Rating277V Dibutuhake RatingInput kapasitor200V400-450VMOSFET250-300V500-600VRRectifier diode200V400VCreepage distance1.5mm3.0mm
Yen sampeyan butuh PCBA siji kanggo loro voltase:
- Tentukan adriver input universaldirating 90-277V AC
- Gunakake komponen dirating kanggo 400V DC bus minimal
- Desain creepage PCB kanggo 3mm antarane garis AC lan bagean kurang voltase
- Nyana 10-20% biaya komponen luwih
Alternatif:Gawe rong varian PCBA --- siji kanggo 120V (biaya murah) lan siji kanggo 277V (rating voltase luwih dhuwur). Iki umum ing manufaktur lampu komersial.
Q2: Kepiye carane njamin PCBA lampu langit-langit bisa digunakake kanthi dimmer tembok TRIAC?
A:Kompatibilitas dimmer TRIAC minangka tantangan umum kanggo desainer PCBA lampu langit-langit. Mangkene pendekatan teknik:
Masalahe:Dimmer TRIAC dirancang kanggo lampu pijar (beban resistif). LED nampilake beban reaktif sing bisa nyebabake TRIAC salah, ndadékaké flicker, sumunar, utawa gagal surem ing ngisor 30%.
Solusi 1 - Resistor Bleeder (pasif):
Tambah resistor bleeder (10-50 kΩ, 1-2W) ing input AC. Iki narik cukup saiki (5-15 mA) kanggo njaga TRIAC mlaku kanthi bener sajrone saben setengah siklus.
asil:Ngapikake dimming low-end (biasane minimal 10-15%). Nambah 1-2W mundhut siyaga.
Solusi 2 - Sirkuit bleeder aktif (luwih disenengi):
A bleeder aktif (IC-kontrol) mung ndudohke saiki nalika TRIAC bakal misfire. Mundhut efisiensi cedhak nol.
Solusi 3 - Sebutake IC driver TRIAC-dimming:
Akeh IC driver LED komersial kalebu deteksi dimming TRIAC lan kontrol bleeder. Conto kalebu:
- TI LM3447(driver LED dimmable TRIAC)
- MPS MP4030(TRIAC dimming regulator sisih utama)
Persyaratan tes:Validasi kompatibilitas dimming karo paling ora 5 model dimmer TRIAC beda (Lutron, Leviton, Legrand). Dimmers beda-beda Ngartekno ing syarat saiki nyekeli.
tandha gagal lapangan:Yen lampu langit-langit kelip-kelip utawa sumunar nalika surem ing ngisor 50%, sirkuit bleeder ora cukup.
Q3: Apa masalah kualitas sing paling umum ing manufaktur PCBA lampu langit-langit?
A:Adhedhasar ewonan pamriksan produksi, limang cacat kasebut nyebabake luwih saka 80% masalah kualitas PCBA lampu langit-langit.
Cacat Frekuensi Panyebab AkarMetode Deteksi Ongkos Ongkos Ongkos Ulang Nisan LED1-5%Volume tempel solder sing ora rata ing bantalan LEDAOIDhuwur (LED rusak)Kosong solder ing ngisor LEDGas fluks sing umum kepepet sajrone reflow inspeksi sinar-XOra ana (kosong <25% ditrima)Kesalahan panggenan polaritas mbalikke%Feeder utawa OO. (werna/marking)Dhuwur banget (papan scrap) Sambungan solder kadhemen ing driver IC1-3%Temperatur reflow ora cukupAOI utawa inspeksi manual Sedheng (bisa digarap ulang) Tempel termal ora cukup (MCPCB)5-10%Aplikasi ora konsisten Tes tarik utawa pencitraan termalLow (tambah tempel)
Strategi pencegahan:
LED nisan:
- Gunakake aperture stensil sing rada gedhe tinimbang bantalan LED (rasio 1:1.1)
- Priksa manawa profil reflow duwe wektu 60-90 detik ing ndhuwur liquidus (TAL)
LED polaritas mbalikke:
- Gunakake LED kanthi tandha polaritas sing jelas (anoda / katoda)
- Ngleksanakake inspeksi optik otomatis (AOI) kanthi mriksa polaritas
- Jalanake tes polaritas 100% ing probe mabur utawa amben kuku
Cold solder joints:
- Verifikasi suhu puncak reflow (245-260°C kanggo SAC305 tanpa timbal)
- Monitor profil oven saben dina nganggo profiler (ora mung sapisan saben batch)
Tempel termal ora cukup (MCPCB kanggo heatsink):
- Gunakake stensil utawa sablon kanggo tempel termal (dudu aplikasi manual)
- Target ketebalan tempel 0.3-0.5mm
- Verifikasi jangkoan sawise dipasang (tempel termal kudu rada remet)
Daftar priksa kontrol kualitas kanggo inspeksi PCBA lampu langit-langit sing mlebu:
Item InspeksiCara Kriteria Penerimaan Polaritas LEDVisual utawa AOI100% bener Sambungan solder (komponen daya)AOINo ora ana penghubung, ora ana solder voids LED sing ora cukup Sinar-X (sampel 5-10%)<25% saben padPasta termalVisual (tekan pinggiran pinggir)Katon ing kabeh titik pemasanganFlyelektrik. bed-of-nailsOpen / cendhak, mriksa voltase maju LED
Ceiling Light PCBA Daftar Priksa Manufaktur
Langkah ProduksiPersyaratanVerifikasiInspeksi PCB sing mlebu Ora ana warpage, ketebalan sing bener, finish ENIG sing katonPengukuran visual lan gaugePencetakan tempel solderKetebalan stensil 0.1-0.12mm, keselarasan apertur ±0.05mmSPI (inspeksi tempel solder)Panggonan pick-and-placeLED ± 0.05Imm 245-260°C, TAL 60-90 detikData profil per batchAplikasi tempel termal Ketebalan 0,3-0,5mm, jangkoan lengkapPemeriksaan bobot + visualPemasangan heatsinkTekanan seragam, ora ana celahSpesifikasi torsi sekrupTes listrikBukak/pendek, polaritas LED, pangukuran arus otomatis
Ringkesan: Good Quality Ceiling Light PCBA Priksa
Lampu langit-langit kualitas apik PCBA ngimbangi biaya, kinerja termal, lan kepatuhan. Kanggo peralatan omah standar (15-25W), MCPCB aluminium kanthi tembaga 2 oz, driver arus konstan, lan suhu bantalan LED ing sangisore 60 ° C kanthi konsisten nggayuh umur 50,000+ jam. Kanggo peralatan dimmable komersial, tambahake IC driver lan sirkuit bleeder sing kompatibel karo TRIAC. Cacat manufaktur sing paling umum --- tombstoning LED, polaritas mbalikke, lan sendi kadhemen --- bisa dicegah kanthi inspeksi AOI lan profil reflow sing dikontrol.
| Unsur Desain | Syarat |
|---|---|
| bahan PCB | Aluminium MCPCB kanggo> 15W; FR4 ditrima kanggo <12W |
| Bobot tembaga | 2 oz kanggo ngambah daya; 1 oz kanggo sinyal |
| Manajemen termal | 9+ vias termal saben LED; Suhu pad LED <60°C ing beban penuh |
| Topologi driver | Arus konstan (integrasi utawa remot) |
| Kontrol kedhip | Kapasitas output 100-470μF; PWM dimming> 4 kHz yen digunakake |
| Kompatibilitas dimming | Sirkuit Bleeder kanggo TRIAC; IC dimming darmabakti kanggo asil paling apik |
| Rating voltase | Komponen dirating kanggo voltase input maksimum (120V utawa 277V utawa universal) |
| Sertifikasi | UL utawa CE adhedhasar target pasar; Energy Star kanggo komersial |
| Pemeriksaa produksi | AOI (polaritas LED, sambungan solder), X-ray (void), tes listrik |
