Carane nggawe PCBA cahya tanduran dipercaya
Lampu tanduran (perlengkapan LED hortikultura) beroperasi ing kahanan sing nuntut: 12-16 jam operasi saben dina sing terus-terusan, lingkungan kelembapan sing dhuwur (60-90% RH), lan stres termal sing signifikan. PCBA minangka penyangga saka kabeh peralatan --- gagal ing kene tegese mundhut potong lan energi boroske.
Kanthi pengalaman 20 taun ing elektronika daya lan manufaktur PCB ing sektor industri lan pertanian, aku wis nganalisa atusan gagal lapangan cahya sing tuwuh. Pandhuan iki nyakup pilihan materi, manajemen termal, desain spektrum, lan paramèter linuwih kanggo nandur PCBA cahya.

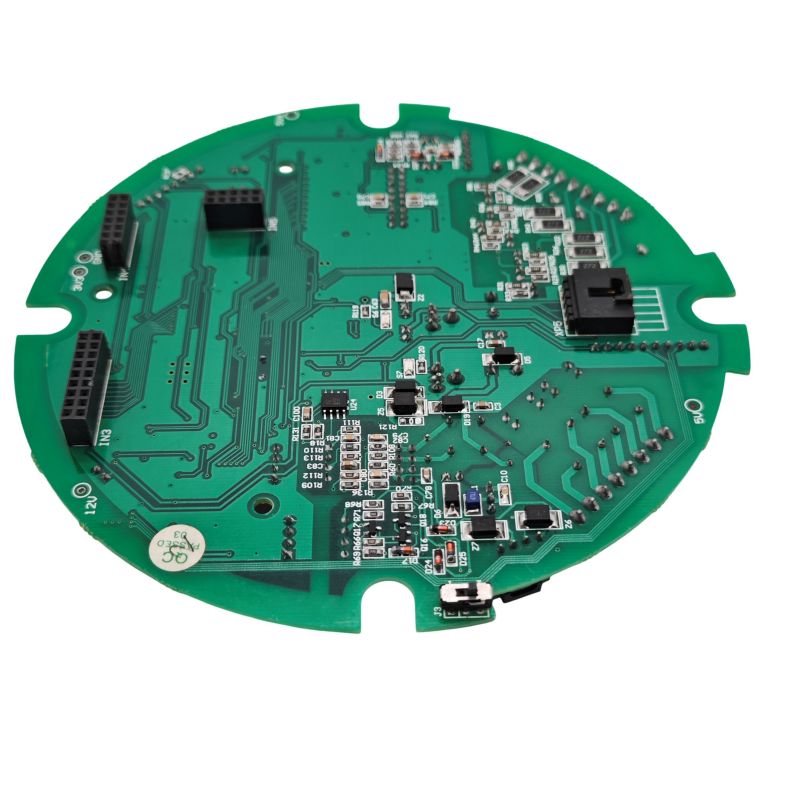

Apa sing kudu ditindakake PCBA Lampu Tanam
Lampu tanduran PCBA ndhukung fotosintesis tanduran liwat cahya buatan. Ora kaya lampu standar, PCBA hortikultura kudu menehi dawa gelombang tartamtu (abang kanggo ngembang, biru kanggo pertumbuhan vegetatif) nalika ngatur operasi daya dhuwur sing terus-terusan.
Fungsi penting saka tanduran PCBA lampu:
- Kontrol output spektral:Nyopir chip LED kanthi dawa gelombang sing tepat (660nm abang, 450nm biru) kanthi deviasi ≤±5nm
- Disipasi termal:Mbusak panas saka persimpangan LED kanggo nyegah panyusutan lumen prematur
- Regulasi daya:Ngonversi input AC (85-265V) utawa input DC (12-52V) dadi arus konstan sing stabil kanggo senar LED
- Perlindungan lingkungan:Tahan asor omah kaca lan owah-owahan suhu
Bentenane utama saka PCBA LED standar:Tanduran PCBA cahya mbutuhake Kapadhetan daya sing luwih dhuwur (40W nganti 200W + saben papan) lan tuning spektrum khusus kanggo macem-macem jinis potong.
Spesifikasi Teknis Inti
Kebutuhan Spektral miturut Tahap Pertumbuhan
Tahap Pertumbuhan Panjang Gelombang DominanAbang Khas:Rasio BiruAplikasiVegetatif (godhong/batang)450nm (biru)3:1 nganti 4:1Lettuce, jamu, godhong ijoKembang / Berbuah660nm (abang)5:1 nganti 9:1Tomat, mrico putih,Varen 000GnanjaGannas cahya griya ijo
Adhedhasar standar LED hortikultura saiki lan spesifikasi pabrikan.
Spesifikasi Listrik & Daya
Parameter Daya Sedheng (Omah/DIY)Daya Madya (Komersial)Daya Dhuwur (Vertical Farm)Daya Total10W-40W40W-120W120W-300W+Tegangan Input12V-24V DC45-52V DC48V DC utawa AC 85-265VLED saben Saluran350mA-700mA700mA-1500mA1500mA-2800mArus Panyimpangan±5%±2%±1%Efisiensi Konversi Daya>85%>90%>93%
Kisaran daya asalé saka specifications PCBA cahya tanduran komersial.
Spesifikasi Fisik & Termal
ParameterFR4 Standar Aluminium MCPCBCKonduktivitas Termal0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KCBobot Tembaga1 oz1-2 oz2-3 ozLapisan Jumlah Lapisan2-4 lapisan1-2 lapisan1-2 lapisanC°C Permukaan Maksimum 1-2°C (1-2 lapisan) surfaceAplikasi Khas Daya rendah (<30W)Lampu komersial sing paling akeh Daya dhuwur banget
Adhedhasar standar manufaktur PCB kanggo aplikasi hortikultura.
Pamilihan Bahan PCB: Kritis kanggo Keandalan
Pilihan materi PCB langsung nemtokake umur lan kinerja cahya tanduran.
Aluminium MCPCB (Paling Umum kanggo Tanduran Lampu)
MCPCB aluminium duweni luwih saka 80% PCBA cahya tanduran komersial. Dheweke nawakake keseimbangan kinerja termal lan biaya sing paling apik.
Parameter Aluminium Standar Aluminium Konduktivitas Termal Kinerja Tinggi1-3 W/m·K5-9 W/m·KKetebalan Lapisan Dielektrik50-100µm75-150µmTegangan Pecah2-3 kV3-5 kVCost per m² (bulk)~$30~$5
Nalika milih aluminium:Umume lampu tanduran komersial saka 40W nganti 200W. PCB aluminium 1-3 W / m · K cukup kanggo Kapadhetan LED standar.
FR4 (Sensitif Biaya utawa Daya Sedheng)
PCBA cahya tanduran FR4 mung cocok kanggo:
- Perlengkapan daya kurang ing 30W
- Desain nganggo heatsink eksternal
- Aplikasi jangka pendek utawa hobi
Watesan:FR4 ora bisa ngilangi panas kanthi efektif. Suhu persimpangan LED munggah 15-25 ° C luwih dhuwur tinimbang desain MCPCB aluminium sing padha.
Keramik PCBA (Premium / High-Reliability)
Substrat keramik (alumina utawa aluminium nitride) ngilangi lapisan dielektrik kabeh, entuk konduktivitas termal 20-200+ W/m·K.
Paling apik kanggo:Kapadhetan daya dhuwur banget (>3 W/cm²) utawa aplikasi sing mbutuhake keandalan mutlak.
Manajemen Thermal kanggo Operasi Terus-terusan
Lampu tanduran beroperasi 12-16 jam saben dina, 365 dina saben taun. Manajemen termal minangka faktor keandalan #1.
Optimasi Jalur Termal
Aturan jempol:Kanggo saben suda 10°C ing suhu persimpangan LED, umur urip tikel kaping pindho.
Elemen DesainMetodhe VerifikasiPersyaratan Cara Verifikasi Thermal vias ing ngisor bantalan LEDMinimal 9 vias (diameteripun 0,3mm) saben inspeksi sinar-LEDVia ngisiDiisi lan ditutupi karo tembaga utawa epoksiCross-sectionArea tembaga kanggo panyebaran panas300-500mm² saben daya dhuwur LEDPCB reviewLayout void 8X jangkoan void 90% Cakupan void gedhe. <25%Suhu permukaan (kanthi beban penuh)Ing ngisor 60°C (area bantalan LED)Pencitraan termal
Bahan Antarmuka Termal (TIM)
Antarane MCPCB lan heatsink fixture:
- TIM sing dibutuhake:Bantalan termal silikon utawa keramik (minimal 3 W/m·K)
- Ketebalan:0,5 mm kanggo 1,5 mm
- Kompresi:20-30% kanggo ngilangi kesenjangan udara
Bobot Tembaga kanggo Tilak Saiki
Saiki saben TraceBobot TembagaMinimumBobot Tembaga sing Disaranake<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz karo bukaan solder3A+2 oz karo jejak paralel3 oz
Adhedhasar standar kapasitas saiki IPC-2221 kanggo lampu hortikultura.
Desain Spektrum lan Kontrol Panjang Gelombang
Tanduran mbutuhake spektrum cahya khusus kanggo macem-macem tahap pertumbuhan. PCBA kudu ngirim dawa gelombang kasebut kanthi presisi.
Dawane Gelombang Standar kanggo Tanduran Lampu
Panjang GelombangWarnaFungsiTipe Chip LED450-460nmRoyal BiruPertumbuhan vegetatif, penyerapan klorofilBiru LED660-665nmMerah JerukBerbunga, berbuah, fotomorfogenesis LEDMerah730-740nmMerah JauhEfek Emerson, inisiasi mekarLedmerah-merahFspektrum F3000KWHigh LED
Abang: Rekomendasi Rasio Biru
Jinis Tanduran Rekomendasi Abang: Rasio Biru Cathetan Sayuran ijo (selada, bayem)3:1 nganti 4:1Biru sing luwih dhuwur kanggo pertumbuhan sing kompak. (Kembang) Spektrum sing bisa diatur luwih disenengi
Adhedhasar pedoman desain LED hortikultura saka sumber industri.
Kontrol Saiki kanggo Stabilitas Panjang Gelombang
Dawane gelombang LED owah-owahan karo variasi saiki. Kanggo njaga akurasi spektral:
- Panyimpangan arus maksimum:± 2% ing kabeh senar LED
- Penyimpangan sing disaranake:± 1% kanggo desain premium
- Metode pangukuran:Tegangan resistor seri utawa meter arus inline

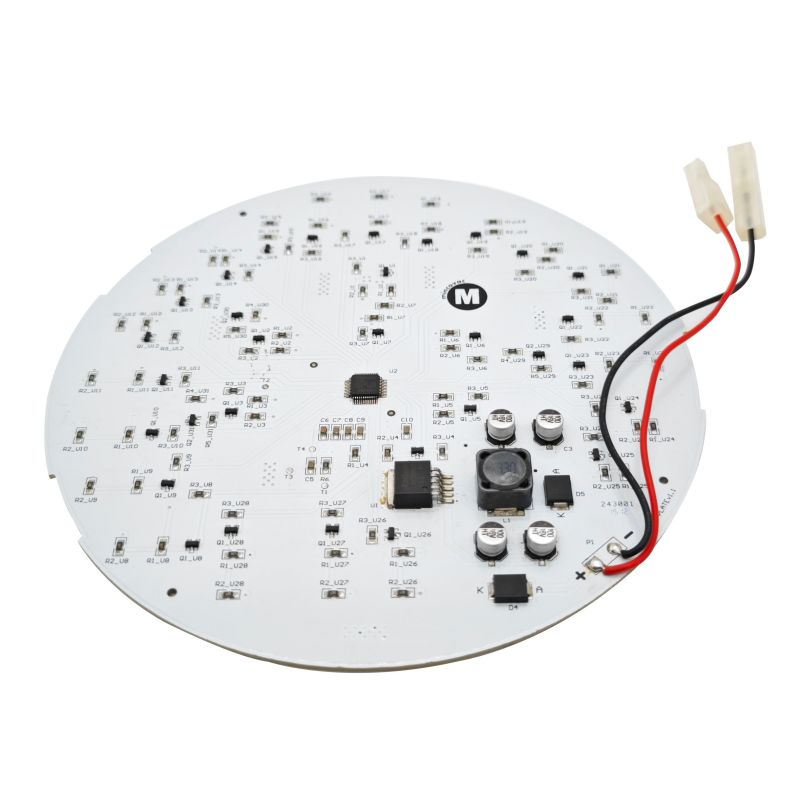

Topologi Driver lan Desain Sirkuit
Arus Konstan vs Tegangan Konstan
Tanduran PCBA cahya mbutuhakedrive saiki pancetkanggo saben senar LED kanggo njaga dawa gelombang stabil lan nyegah runaway termal.
TopologiPaling apik kanggoKaluwihanKerugianArus konstan linierDaya rendah (<30W)Sederhana, EMI sithikEfisien ing tegangan dhuwur dropBuck converter Daya Sedheng (30-100W), Vin > VfEfisien (90-95%)Mbutuhake induktor, ngoper konverter noiseBoostSenar LED kanthi konstanta daya Vf > Vin saikiDaya dhuwur (> 100W), spektrum sing bisa disetel Kontrol saluran individu, efisiensi dhuwurKomplek, biaya sing luwih dhuwur
Sirkuit Proteksi Dibutuhake
Jinis ProteksiKomponènSpesifikasi Polaritas malik Dioda Schottky utawa P-FETBNgunci voltase negatif ing inputOver-voltageTVS diodeClamp ing 1,2x input maks.
Perlindhungan Lingkungan kanggo Grow Rooms
Lampu tanduran beroperasi ing lingkungan sing asor dhuwur (60-90% RH). Perlindhungan kelembapan wajib kanggo operasi sing dipercaya.
Conformal Coating Requirements
Jenis Pelapisan Paling apik Kanggo Metode AplikasiReworkabilityAcrylic (AR)Hortikultura umumSemprotan utawa dipEasySilicone (SR) Kelembapan ekstrem, PCB fleksibel Semprotan selektifSusah Urethane (UR)Banyu asin utawa paparan kimiaSemprotan angel banget
Ketebalan lapisan minimal:0,03 mm (1,2 mil)
Dhaptar Priksa Proteksi Kelembapan
- Lapisan conformalliwat kabeh joints solder lan tembaga kapapar
- Pottingkanggo konektor lan area voltase dhuwur (opsional kanggo lingkungan ekstrem)
- Konektor sing disegel(IP65 minimal kanggo omah kaca utawa omah kaca kanthi kelembapan dhuwur)
- Rampung lumahing ENIG(nyegah karat tembaga; HASL ora dianjurake)
Watesan Lingkungan Operasi
Parameter Tumbuh Dalam RuanganGreenhouseOutdoorRentang kelembaban40-70% RH60-90% RH10-100% RHTrentang suhu15-30°C-5 nganti 40°C-20 nganti 50°CMRating IP minimalIP20 (kering ing jero ruangan)IP44 (cipratan)IP65 (anti cipratan)

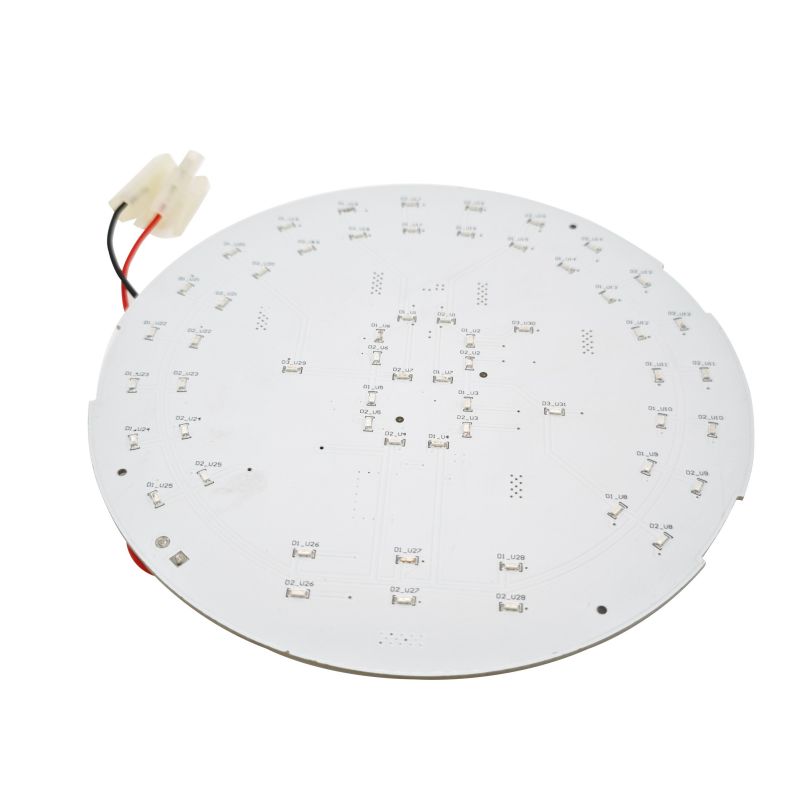

Tanduran Aturan Tata Letak PCBA cahya
Aturan 1: Daya Pisah lan Sinyal
- Tansah bagean input AC / DC diisolasi saka jejak drive LED
- Jarak creepage minimal: 3mm antarane wilayah voltase dhuwur lan kurang voltase
Aturan 2: Shorten Dhuwur-Saiki Loops
- Selehake driver LED sing cedhak karo konektor LED
- Nyilikake area loop kanggo nyuda EMI
Aturan 3: Desain Pad Thermal kanggo LED
- Saben pad termal LED mbutuhake minimal 9 vias termal (0.3mm)
- Vias kudu diisi lan ditutup kanggo solderability
Aturan 4: Tembaga Pour kanggo Lemah
- Gunakake bidang lemah sing padhet ing lapisan 2 (kanggo 2-lapisan MCPCB, lemah minangka inti logam)
- Kanggo desain FR4: lapisan lemah khusus kanthi pamisah minimal
Aturan 5: Distribusi Daya Daisy-Chain
- Kanggo PCBA cahya tanduran linear dawa (nganti 1500mm), jejak daya rute minangka bus tengah
- Feed saben bagean LED saka bis, ora saka mburi babagan sadurungé
Requirements Manufaktur lan Majelis
Spesifikasi Majelis SMT kanggo Tanam PCBA Cahya
Persyaratan ParameterVerifikasiPasta solderBebas timah (SAC305 utawa padha) kepatuhan RoHS
Tes Kualitas kanggo Tanam PCBA Cahya
Kriteria TesMetodePass/Gagal Tes in-circuit (ICT)Perlengkapan probe otomatisKabeh komponen saiki, nilai sing benerPemeriksaan polaritas LED Mode dioda utawa inspeksi visual 100% Orientasi sing benerPencitraan termal ing kamera IR muatan penuh sawise operasi 1 jam Ora ana hotspot >70°C (Target LED <60°C verifikasi s.petroctral) résolusi)Panyimpangan dawa gelombang ≤±5nm saka specBurn-in test24-48 jam kanthi daya penuh, lingkungan ruangan Ora ana kegagalan LED, ora kedhep
Kanggo produksi PCBA cahya tanduran komersial, 100% testing paramèter iki dianjurake:
- mriksa polaritas LED(pemeriksaan optik otomatis)
- Kualitas sambungan solder(AOI ing kabeh komponen daya)
- Tes mbukak / cendhak(flying probe utawa bed-of-nails)
- Validasi termal(basis sampel, 10% saka produksi)
Tanam Light PCBA FAQs
Q1: Apa bahan PCB sing paling apik kanggo lampu tanduran daya dhuwur (200W +) sing mlaku 18 jam saben dina?
A:Kanggo operasi terus-terusan daya dhuwur,aluminium MCPCB karo minimal 3 W / m · K konduktivitas termaliku pilihan standar. Punika matriks kaputusan adhedhasar data lapangan nyata:
Tingkat Daya Materi sing Disaranake Konduktivitas Termal Jangka umur 40W-100WSAluminium standar MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 jam100W-200WHAluminium kinerja dhuwur (3-5 W/m·K) jam200W-300W+Aluminium premium (5-9 W/m·K) utawa inti tembaga5-9+ W/m·K70,000-100,000 jam
Napa aluminium luwih saka FR4 kanggo daya dhuwur:Lampu tanduran 200W ngasilake panas sing signifikan. FR4 nduweni konduktivitas termal mung 0,3-0,5 W / m · K, tumindak minangka insulator. Suhu persimpangan LED bakal ngluwihi 100 ° C ing sawetara menit, nyebabake panyusutan lumen kanthi cepet (30-50% mundhut sajrone 6 wulan).
Keramik PCBA alternatif:Kanggo linuwih nemen utawa nalika ukuran PCB banget diwatesi (dhuwur Kapadhetan daya> 3 W / cm²), Keramik substrat (alumina utawa aluminium nitride) ngilangke lapisan dielektrik tanggung, entuk 20-200+ W/m·K. Nanging, biaya 3-5x luwih dhuwur tinimbang aluminium MCPCB.
Garis ngisor kanggo umume petani komersial:MCPCB aluminium kinerja dhuwur (5 W/m·K) nyedhiyakake imbangan paling apik saka biaya lan linuwih kanggo 200W+ perlengkapan.
Q2: Kepiye carane ngetung bobot tembaga sing dibutuhake kanggo tanduran PCBA cahya kanggo nyegah overheating?
A:Gunakake rumus IPC-2221 kanthi pedoman khusus hortikultura iki. Trace overheating minangka mode kegagalan sing umum ing lampu tanduran daya dhuwur.
Langkah 1 - Temtokake arus maksimum saben jejak:
Kanggo lampu tanduran 100W sing khas ing 48V: Arus = 100W / 48V = 2.08A saben senar
Langkah 2 - Pilih kenaikan suhu sing diidini (ΔT):
- 10°C munggah:Konservatif kanggo umur 50,000+ jam (disaranake kanggo komersial)
- 20°C munggah:Ditampa kanggo kelas konsumen
- 30°C munggah:Resiko dhuwur --- tilak bakal weaken joints solder liwat wektu
Langkah 3 - Pilih bobot tembaga adhedhasar saiki:
Saiki 1 oz Tembaga sing Dibutuhake Jembar (ΔT=20°C)2 oz Tembaga sing Dibutuhake Jembar (ΔT=20°C)Rekomendasi1A30 mil (0,76mm)15 mil (0,38mm)1 oz ditrima2A70 mils (1,78mm)35 mils (0,89 mil) luwih disenengi (3,05mm)60 mil (1,52mm)2 oz minimal5A220 mil (5,59mm)110 mil (2,79mm)3 oz dianjurake
Langkah 4 - Etung nggunakake rumus sing disederhanakake (kanggo jejak njaba, 2 ons tembaga):
Jembar (mil) = Arus (Amps) × 35 (kanggo ΔT=20°C)
Conto kanggo 2.08A: 2.08 × 35 = 73 mils (1.85mm) jembaré minimal
Nambahake margin safety 20%:73 × 1,2 = 88 mil (2,23 mm)
Rekomendasi profesional kanggo tanduran PCBA cahya:
- Gunakake minimal 2 oz tembagakanggo kabeh tilase mawa > 1A
- Gunakake 3 oz tembagakanggo jejak sing nggawa> 3A utawa nalika papan papan diwatesi
- Tambah bukaan topeng soldering jejak saiki dhuwur --- solder tambahan nambah kapasitas saiki kanthi 20-40%
Metode verifikasi:Sawise perakitan prototipe, ukur suhu tilak nganggo kamera inframerah kanthi muatan lengkap. Yen ana jejak sing ngluwihi 70 ° C, tambah bobot tembaga utawa ambane jejak.
Q3: Apa sing nyebabake output cahya sing ora rata utawa kelip-kelip ing tanduran PCBA cahya, lan kepiye carane ndandani?
A:Output cahya sing ora rata lan kelip-kelip biasane disebabakemismatch saiki antarane strings LED podoutawakapasitansi akeh ora cukup. Punika urutan diagnostik:
Root sabab 1 - Ora cocog saiki ing senar paralel (paling umum):
Nalika sawetara strings LED disambungake ing podo karo kanggo driver saiki pancet siji, beda cilik ing voltase maju (Vf) nimbulaké siji senar kanggo tarik saiki luwih saka liyane. Senar monjo ndudohke paling saiki, heats munggah luwih (Vf irungnya karo suhu), lan ndudohke malah luwih saiki---termal runaway.
Solusi:
- Gunakake adriver saiki pancet kapisah saben senar(luwih disenengi kanggo daya dhuwur)
- Utawa nambahngimbangi resistor(0.5-2Ω) ing seri karo saben string kanggo equalize saiki
- Watt resistor: P = I² × R (contone, 1A² × 1Ω = resistor 1W)
Root sabab 2 - Kapasitas akeh sing ora cukup ing output driver:
Pulse-width modulated (PWM) dimming nggawe kelip-kelip sing katon yen kapasitansi output cilik banget. Arus LED mundhak lan mudhun kanthi saben siklus PWM.
Frekuensi PWM Kapasitansi Massal Minimum Visibilitas Flicker100-200 Hz1000µF+Katon kanggo umume wong500-1000 Hz470µFFLicker bisa dideteksi dening sawetara 1000-4000 Hz100µFUmumne bebas kedhip>4000 Ora perlu flicker
Ndandani:Tambah kapasitor elektrolitik 100-470μF ing output LED, ditambah kapasitor keramik 10μF kanggo nyaring frekuensi dhuwur.
Penyebab akar 3 - Sambungan solder sing ora apik ing sambungan LED:
Sambungan solder sing retak utawa kadhemen ing pad LED nggawe sambungan intermiten. LED bisa kedhip, surem, utawa gagal rampung amarga papan dadi panas lan adhem.
Metode deteksi:
- Tutul saben LED alon-alon nganggo alat plastik nalika lampu mlaku
- Yen kedhip ana, reflow sambungan solder
- Kanggo SMT LED, mriksa ing magnification kanggo retak watara pad
Root sabab 4 - Jembar jejak ora nyukupi nyebabake voltase mudhun:
Long, tilas panah ing dhuwur-daya strings nggawe voltase drop. LED ing mburi adoh saka trace nampa arus kurang saka sing cedhak driver.
Ndandani:
- Hitung voltase drop: V_drop = I × R_trace
- Kanggo senar 2A ing jejak 100mil (2.54mm) 1oz liwat 24 inci: R ≈ 0.24Ω, V_drop ≈ 0.48V
- Iki bisa uga ditrima. Kanggo V_drop> 0.5V, nambah jembaré tilak utawa nggunakake 2oz tembaga
Validasi cepet:Ukur voltase ing LED pisanan lan LED pungkasan ing saben senar. Yen prabédan ngluwihi 0.3V, upgrade desain tilak.
Daftar Priksa Testing Produksi kanggo Tanam PCBA Cahya
Sadurunge nyetujoni PCBA cahya tanduran kanggo produksi massal, verifikasi limang tes iki:
| Tes | Metode | Kriteria Lulus/Gagal |
|---|---|---|
| Output spektral | Integrasi bal utawa spektrometer | Penyimpangan dawa gelombang ≤±5nm saka target |
| Kinerja termal | kamera IR sawise 1 jam ing mbukak lengkap | Ora ana titik> 70 ° C; Bantalan LED <60°C |
| imbangan saiki | Ukur arus ing saben senar paralel | Penyimpangan antarane string <5% |
| Tahan asor | 85% RH ing 40 ° C kanggo 48 jam, powered | Ora karat, ora kelip-kelip, ora gagal |
| Verifikasi umur (dicepetake) | 85°C/85% RH, 1000 jam (tes THB) | Penyusutan lumen <10% |
Kanggo pesenan komersial:Nyuwun dokumentasi PPAP (Proses Persetujuan Bagian Produksi) kalebu laporan pencitraan termal lan data verifikasi spektral.
Ringkesan: Reliable Planting Light PCBA Checklist
Desain ElementRequirementPCB materialAluminium MCPCB (1-9 W / m · K) kanggo paling; FR4 mung kanggo daya kurang (<30W)Bobot tembaga minimal 2 oz kanggo jejak daya; 1 oz kanggo sinyal Manajemen termal9+ vias termal saben LED; TIM antarane PCBA lan heatsink; suhu permukaan <60°CSspektrum kontrolAbang (660nm), Biru (450nm); rasio adhedhasar potong; penyimpangan arus <± 2% Topologi driver Arus konstan saben string; saluran driver sing kapisah kanggo tuning spektrum Proteksi kelembapan Lapisan konformal (akrilik utawa silikon); ENIG lumahing Rampung; konektor disegel Balancing saiki Pembalap utawa resistor balancing sing kapisah kanggo senar paralelSertifikatRoHS, UL (kanggo peralatan komersial) PengujianSpectral, termal, keseimbangan saiki, tahan kelembapan, THB akselerasi penuaan
PCBA cahya tanduran sing dipercaya nggabungake manajemen termal sing tepat (aluminium MCPCB, 2+ oz tembaga, vias termal), kontrol spektrum sing tepat (drive saiki konstan, panyimpangan dawa gelombang ≤±5nm), lan perlindungan lingkungan (lapisan konformal, konektor sing disegel). Gagal lapangan sing paling umum --- output cahya sing ora rata, kelip-kelip, lan kegagalan LED sing durung wayahe --- dilacak desain termal sing ora nyukupi utawa ora cocog saiki antarane senar paralel. Prioritasake 2 oz tembaga, driver saiki sing kapisah saben saluran, lan tes validasi termal kanggo entuk operasi 50,000+ jam ing lingkungan komersial.
