Driver LED PCBA

Pandhuan iki ngilangi spesifikasi teknis, standar manufaktur, lan syarat khusus aplikasi sing sampeyan kudu ngerti.

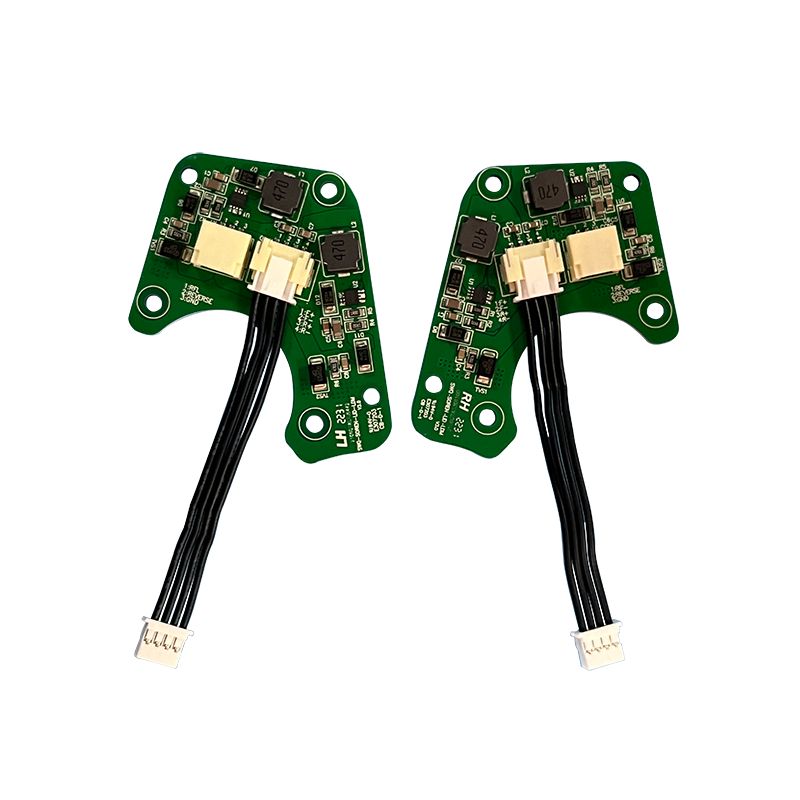

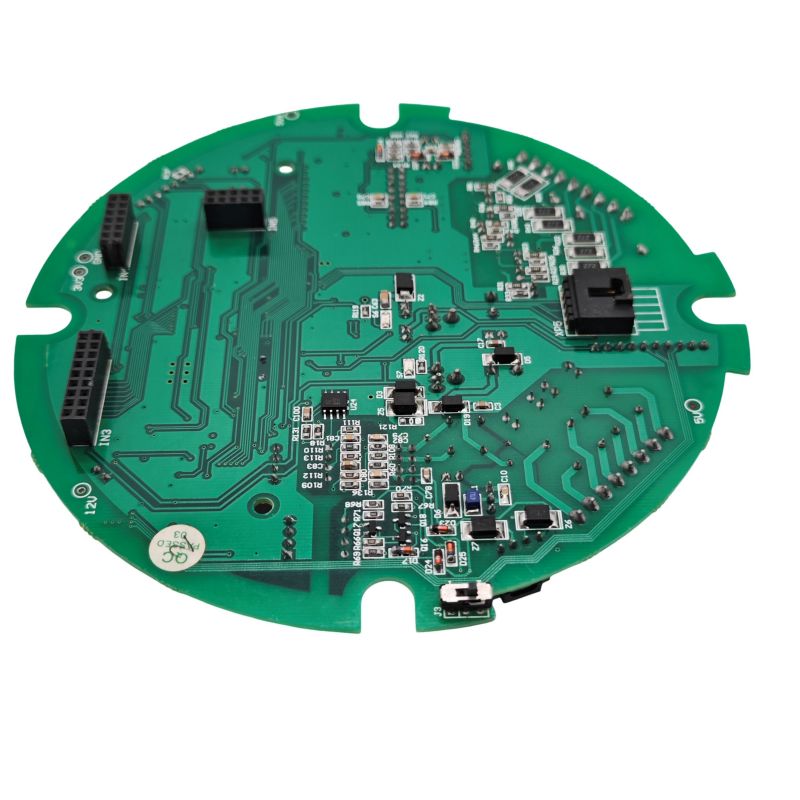

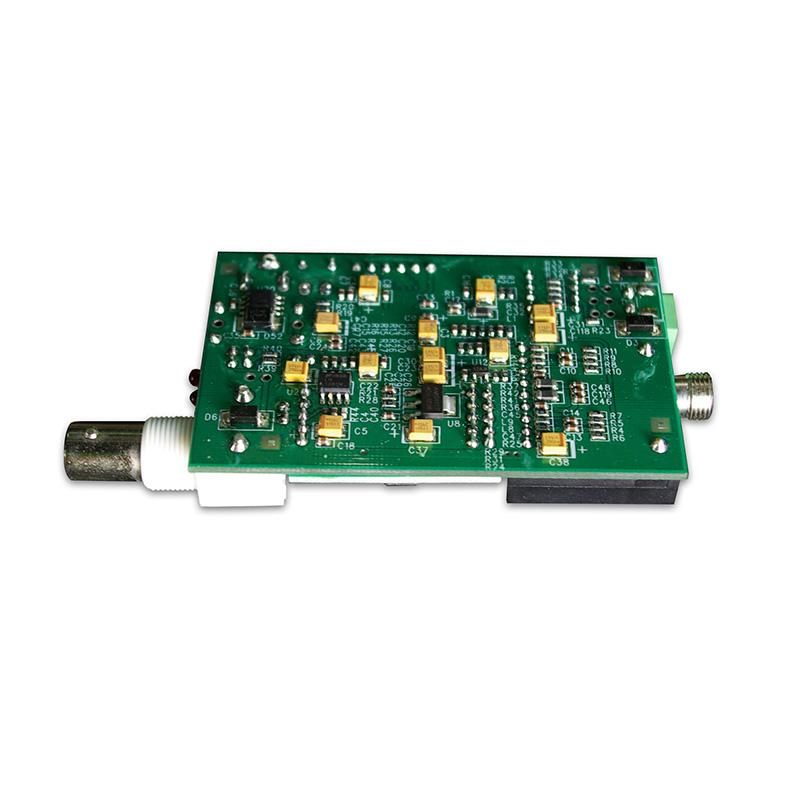

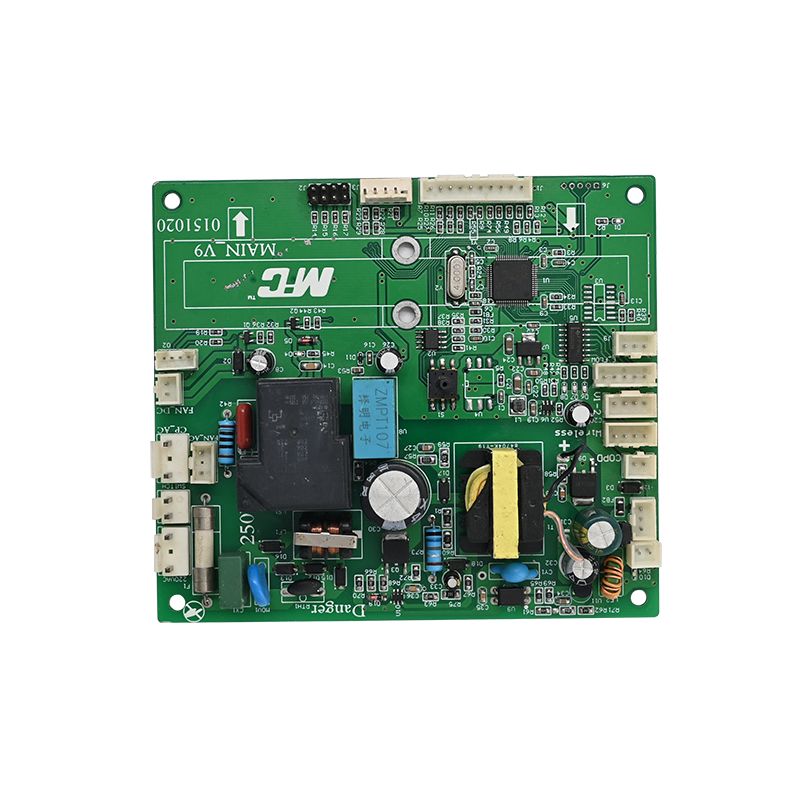

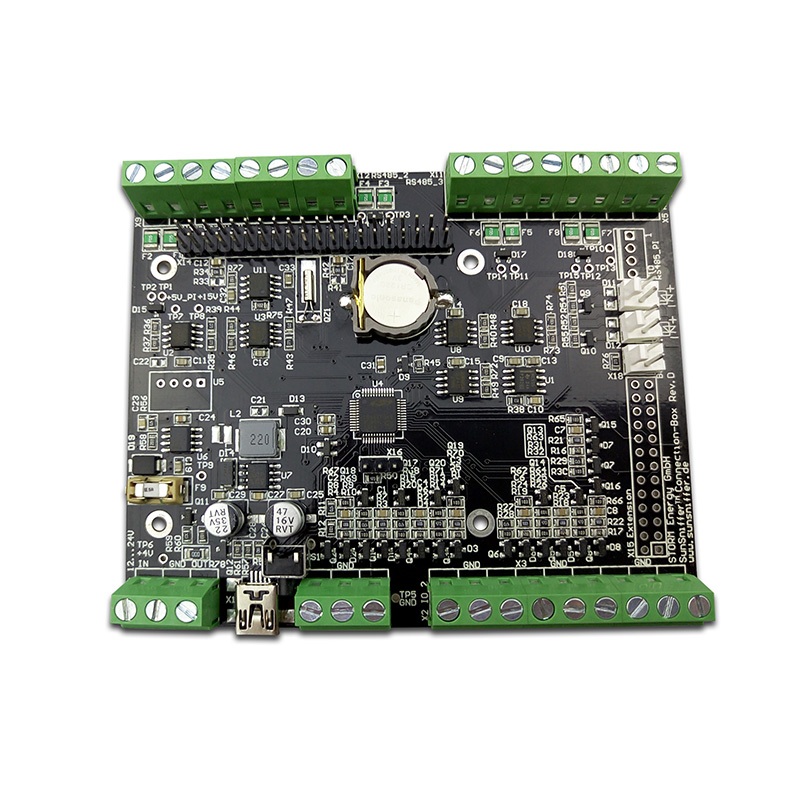

Apa iku LED Driver PCBA?

PCBA driver LED minangka papan dipasang lengkap sing ngatur daya menyang sumber lampu LED. Ora kaya PCB standar, rakitan iki nggabungake komponen tartamtu:

- IC driver:Pengatur tegangan saiki utawa konstan (contone, ON Semiconductor, TI, Nexperia).

- Transformer/Induktor:Kanggo topologi konversi daya kaya Flyback utawa Boost.

- Heat Sink & Thermal Vias:Kanggo ngatur suhu prapatan bagean kritis.

- Konektor:Kanggo kontrol dimming (0-10V, PWM) lan input AC/DC.

Amarga LED mbutuhake kontrol saiki ketat kanggo nyegah runaway termal, ingPCBAdesain kudu prioritas isolasi listrik lan boros panas.

Parameter Teknis Utama (Wawasan Lembar Data)

Kanggo mesthekake perakitan sampeyan cocog karo standar industri, sampeyan kudu verifikasi paramèter kasebut karo pabrikan sampeyan. Adhedhasar standar IPC lan komponen saiki, iki minangka metrik kritis.

Spesifikasi Umum

Kinerja Listrik & Termal

Cathetan faktor formulir:Desain kompak modern nggunakake paket DFN (2x2mm) kanggo ngirit nganti 90% papan papan dibandhingake karo paket SOT223 lawas.

Desain & Majelis: Top 4 Teknik Fokus Poin

Kanggo ketemuEEATstandar, kita gumantung ing cathetan manufaktur diverifikasi lan data engineering donya nyata.

1. Strategi Manajemen Thermal

Panas minangka mungsuh kapasitor elektrolitik lan mati LED.

- Via Penempatan:Gunakake susunan vias termal ing ngisor pad IC kanggo transfer panas kanggo bidang lemah tembaga.

- Tembaga tuang:Kekandelan tembaga lapisan njaba kudu2 oz (0,0026 in.) minimalkanggo ngambah dhuwur-saiki.

- Pemriksaan:Warp lan twist saka PCBA kudu ora ngluwihi0,0075 ing saben inchkanggo mesthekake kontak heatsink.

2. Pilihan Komponen kanggo Umur Panjang

- Kelas Otomotif:Kanggo cahya njaba, pilihAEC-Q101pembalap qualified. Bagéan iki ndhukung sisih-wettable flanks (SWF), sing ngidini kanggo Automated Optical Inspection (AOI) saka joints solder --- syarat kanggo manufaktur nul-cacat.

- Kapasitor:Gunakake kapasitor arus riak dhuwur sing dirating minimal 105°C.

3. Solderability lan pengawasan

- Kepatuhan AOI:Paket tanpa timbal (DFN/QFN) tanpa sisi-sisi sing bisa dibasahi mbutuhake inspeksi sinar-X sing larang. teknologi SWF ngidini AOI standar, ngurangi biaya Déwan Ngartekno.

- Registrasi Topeng Solder:Kesalahan registrasi kudu dijaga nganti maksimal ± 0,004 inci kanggo nyegah paparan tembaga.

4. Keamanan Listrik (Creepage & Clearance)

- Kanggo pembalap AC-DC (off-line), mesthekake reresik cukup antarane ngambah voltase dhuwur (utama) lan kurang voltase sisih secondary.

- Rating Flammability:Kabeh bahan kudu ketemuUL94V-0. Rating iki kudu diwenehi tandha fisik ing sisih solder saka Papan.

Syarat Khusus Aplikasi

Sektor sing beda-beda menehi tekanan sing beda ing PCBA driver LED.

- Lampu Otomotif (ADB):Mbutuhake driver dhuwur-saiki (8A+) karoKepatuhan EMC (CISPR 25 Kelas 5). Ukuran Papan asring diwatesi, mbutuhake tumpukan lapisan 4+.

- Industrial High Bay:Fokus ing proteksi lonjakan lan kisaran voltase input sing amba (90-305V AC).

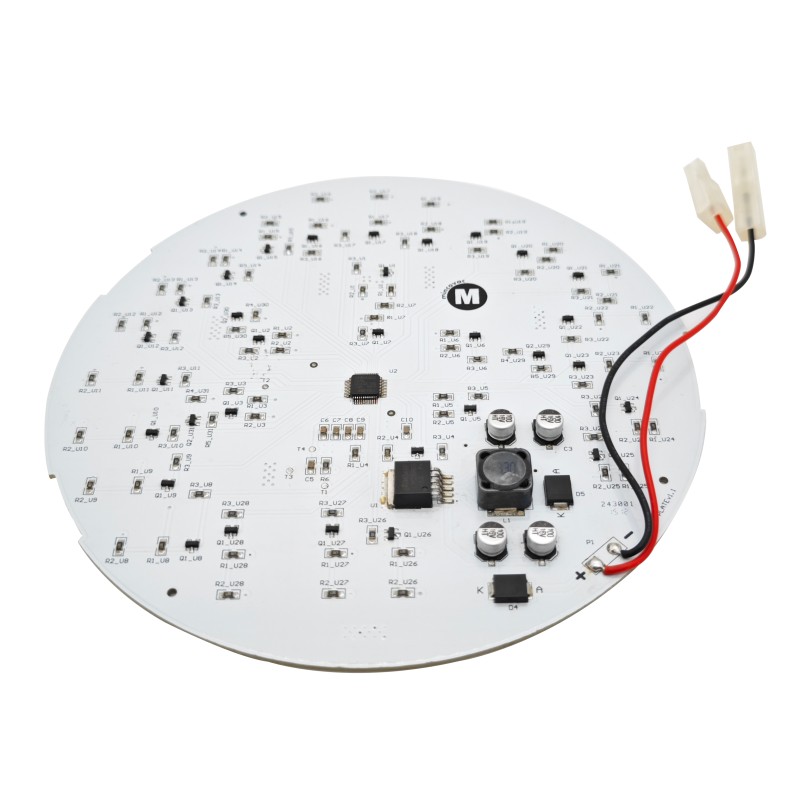

- Konsumen (Lampu LED):Sensitif biaya, biasane PCB aluminium siji-lapisan kanthi driver linear.

Pitakonan sing Sering Ditakoni (FAQ)

Ing ngisor iki ana telung pitakonan teknis umum babaganDriver LED PCBAsumber lan debugging.

Q1: Napa PCBA driver LED saya gagal sawise sawetara sasi, sanajan komponen anyar?

A:Panyebab utama meh tansahkaku termalutawasolder miskin. Priksa ing ngisor iki:

1. Suhu persimpangan:Apa sampeyan ngukur Tc (suhu kasus) saka IC driver? Aturan praktis yaiku kanggo saben 10 ° C munggah ing ndhuwur 85 ° C, umur kapasitor dadi setengah.

2. Kelaparan tembaga:Akeh kegagalan amarga pad termal IC ora disolder kanthi bener. NggunakakeSide-Wettable Flanksdesain ngidini kanggo verifikasi AOI kanggo mesthekake pad termal wis kebak disambungake.

3. Bahan Tg :FR4 standar (Tg 130°C) bisa mudhun kanthi wektu yen driver dadi panas. Nganyarke menyangTg 150°C+utawa aluminium-inti PCBA.

Q2: Kepiye cara verifikasi kualitas driver PCBA prototipe LED sadurunge produksi massal?

A:Aja mung ngandelake inspeksi visual. Sampeyan mbutuhake proses verifikasi telung langkah:

1. Tes Listrik (Flying Probe):100% verifikasi panyambungan net wajib. Priksa manawa ora ana kathok cendhak antarane jaring voltase dhuwur lan voltase rendah.

2. Thermal Imaging:Jalanake driver kanthi muatan lengkap sajrone 1 jam. Gunakake kamera termal kanggo mriksa yen suhu kasus IC cocog karo spesifikasi lembar data.

3. Solder Joint Micro-bagean:Kanggo paket DFN, sampeyan kudu cross-bagean sambungan sampel kanggo mriksa void. Void ngirim ora ngluwihi 25% saka total area pad.

Q3: Apa "ENIG" permukaan rampung kanggo driver LED sandi, lan iku worth biaya ekstra?

A:ENIG (Electroless Nickel Immersion Gold) penting kanggo driver LED sing linuwih.

- Apa iku penting:Standar HASL (Hot Air Solder Leveling) ninggalake permukaan sing ora rata. Kanggo IC driver LED pitch cilik (kaya QFN utawa DFN), flatness dibutuhake kanggo soldering sing tepat.

- Keuntungan "Emas":Emas nglindhungi lapisan Nikel saka oksidasi. Yen Nikel ngoksidasi, sampeyan bakal entuk sindrom "pad ireng", sing ndadékaké sambungan solder sing katon apik nanging retak ing siklus termal (umum ing cahya ruangan).

- Putusan:Kanggo panggunaan otomotif utawa ruangan, ENIG ora bisa dirundingake. Kanggo bolam konsumen sing nganggo, OSP utawa HASL cukup.

Ringkesan

A kuwatDriver LED PCBAditetepake ora mung dening IC milih, nanging deningbobot tembaga, termal liwat strategi, lanRampung lumahing. Tansah nuntut IPC-6012 Kelas 2 utawa Kelas 3 selaras, lan prioritize flanks sisih-wettable kanggo aplikasi automotive kritis kanggo mesthekake verifikasi AOI.

Kanthi netepi paramèter kasebut---diverifikasi liwat tes industri 20 taun kita---sampeyan njamin umur driver sing cocog karo array LED, biasane 50,000+ jam kinerja L70.
