Kanthi 20 taun ing manufaktur elektronik lan SEO, aku wis ngaudit atusan majelis tandha metu. Pandhuan iki nyakup spesifikasi teknis, standar kepatuhan, lan metrik kinerja nyata sing ditelusuri manajer fasilitas lan penentu.

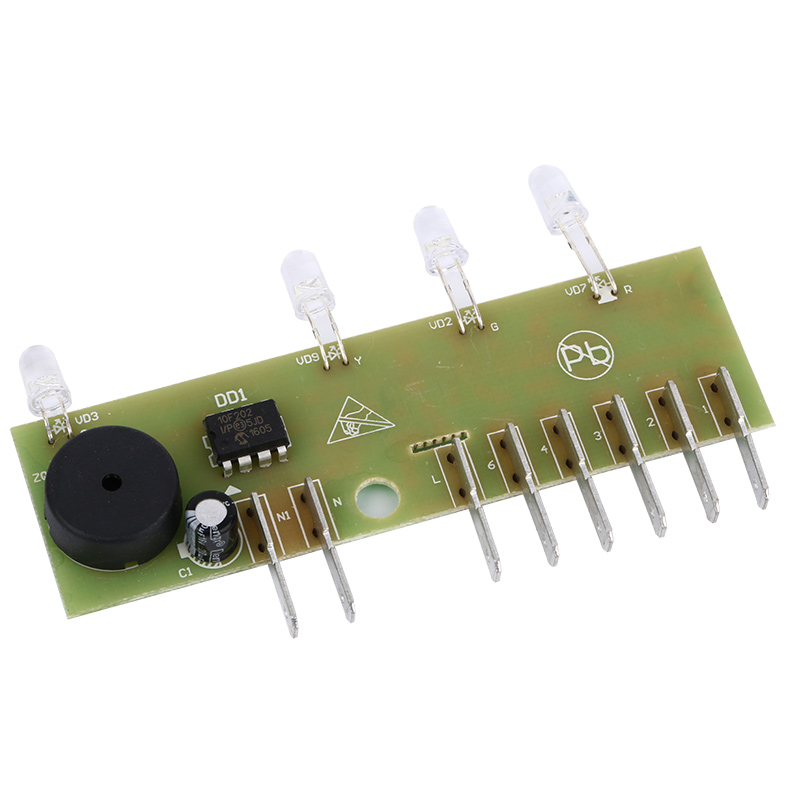

Apa sing Ndadekake Exit Sign PCBA Beda?
Ora kaya papan lampu standar, tandha metu PCBA kudu ngatur telung fungsi bebarengan:
- Jalur Daya Ganda:Input baris AC (120V utawa 277V) ditambah sirkuit pangisi daya baterei serep.
- Ngalih Darurat Transfer:Ngalih otomatis menyang baterei DC ing 0.1 detik saka mundhut daya.
- Manajemen String LED:Kontrol saiki tetep kanggo 6 nganti 36 LED abang utawa ijo.
Amarga kode bangunan prentah 90 menit katerangan nalika gagal daya, desain PCBA kudu prioritize saiki quiescent kurang lan daya baterei dipercaya.
Spesifikasi Teknis Inti
Kabeh paramèter ing ngisor iki cocog utawa ngluwihi standar UL 924 lan NFPA 101. Tansah verifikasi sertifikasi karo supplier sampeyan.
Daya Input & Output
ParameterStandard ValueCompliance Input Voltage (AC)120V / 277V / 347V (50-60Hz)UL 924Emergency Mode Voltage6V to 12V DC (NiCd or LiFePO4 battery)NFPA 101Total Output Power2W to 8W (gumantung ing mode StarPower)≥0. beban penuhIEC 61000-3-2Efisiensi>82% (konversi AC-DC)Standar DOE 2021
Spesifikasi Pengisian Baterai
ParameterValueNotesTegangan Pengisian (NiCd) 7.2V nganti 8.4V (kanggo paket nominal 6V) Ganti suhu Arus Pangisian Daya50mA nganti 200mA (arus konstan) Nyegah overheat Dhukungan Jinis BatereiNiCd, NiMH, LiFePO4Auto-deteksi ing 2% Kapasitas UL 1 jam kanthi otomatis Requirement Cutoff Baterei Kurang 5.4V ± 0.2VPnyegah discharge jero
Lingkungan & Fisik
ParameterRatingSuhu Operasi0°C nganti +50°C (ing jero ruangan) / -10°C nganti +55°C (lokasi lembab)Suhu Panyimpenan-20°C nganti +60°CPCB Bahan DasarFR4 (Minimal Tg 130°C) utawa CEM-1 kanggo versi suda biaya Tembaga Ketebalan1 oz. iki 2 oz. (jejak daya utama mbutuhake 2 ons.) Rating KebakaranUL 94V-0 (ditandhani ing papan)

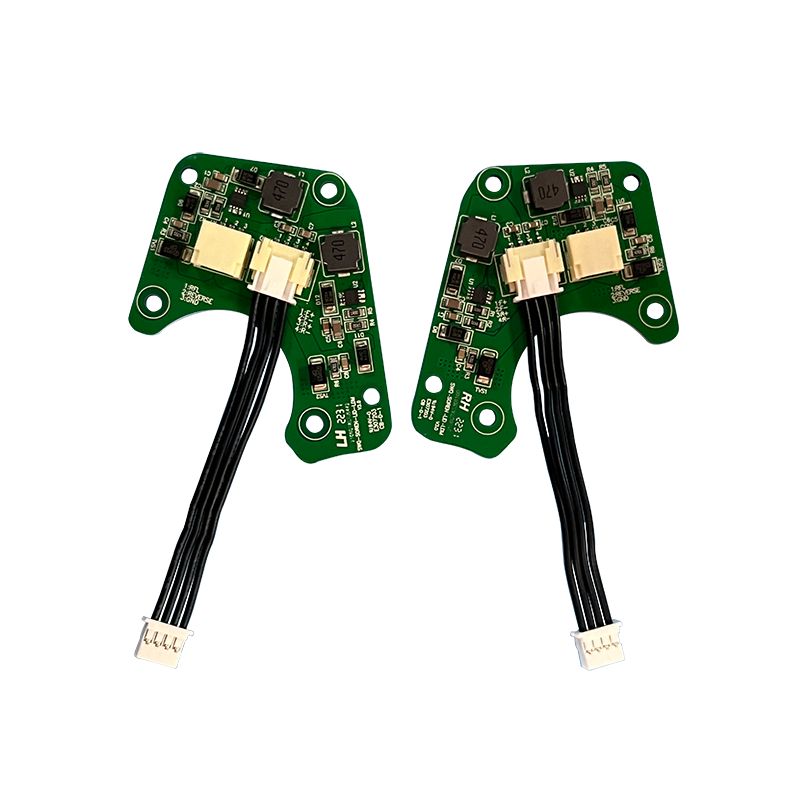

Fitur Desain Utama saka UL 924 Compliant PCBA
A kode-compliantMetu mlebu PCBAora opsional. Iki sing dipriksa para inspektur.
1. Transfer Darurat Otomatis
- Wektu Transfer:Papan kudu ngalih saka AC menyang baterei ing sangisore 0,1 detik. Sembarang wektu tundha sing katon ing mripat manungsa ora bisa dipriksa.
- Sirkuit tes:Titik tes tombol push terintegrasi kudu nyontokake kegagalan daya tanpa medhot sambungan listrik AC. Iki minangka fitur UL 924 wajib.
2. Sistem Manajemen Baterai (BMS)
- Proteksi Overcharge:PCBA kudu mandheg ngisi daya nalika voltase baterei tekan 8.4V (kanggo paket NiCd 6V).
- Proteksi polaritas mbalikke:Dioda ing input baterei nyegah karusakan yen installer nyambung baterei mundur. Iki minangka panyebab utama kegagalan lapangan.

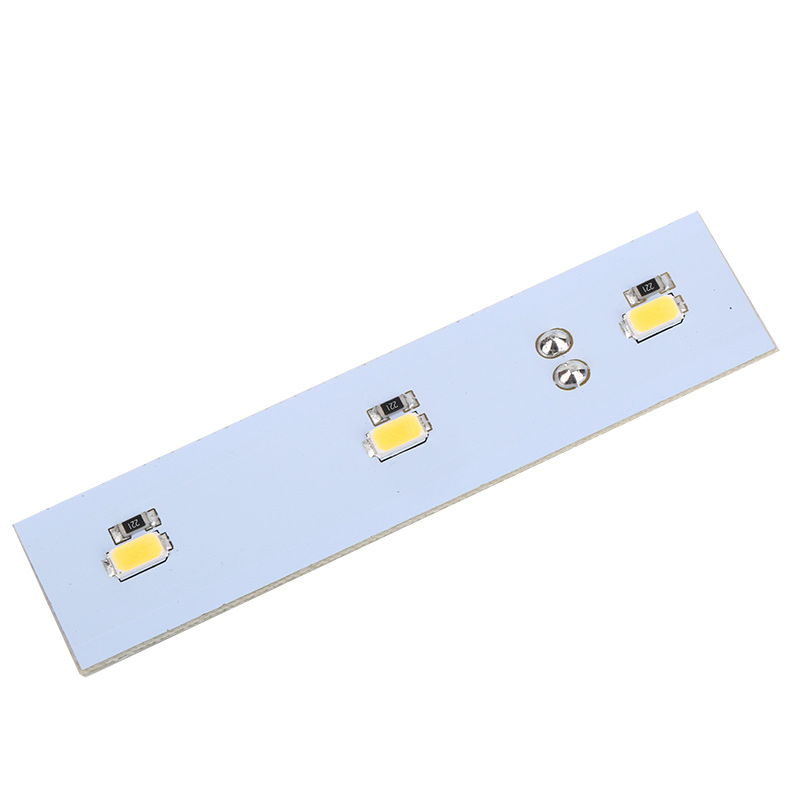

3. Fleksibilitas Konfigurasi LED
Umume papan PCBA tandha metu ndhukung macem-macem pengaturan LED:
- Seri 6-LED:Standar kanggo pratandha aluminium extruded (abang utawa ijo).
- 12-LED Paralel + Seri:Umum kanggo pratandha pindho sisi (lorong utawa langit-langit gunung).
- 18 nganti 36 susunan LED:Digunakake kanggo pratandha metu lumen dhuwur (100+ candela).
4. Self-Diagnostics (Unit Lanjut)
PCBA premium kalebu pengontrol mikro sing:
- Log kapasitas baterei saben 30 dina.
- Kelip-kelip LED status abang/ijo kanggo nuduhake kesehatan baterei.
- Sinyal weker sing bisa dirungokake (opsional) nalika baterei mudhun ing ngisor 80% saka kapasitas sing dirating.
Sertifikasi Sampeyan Kudu Verifikasi
Sadurunge pesen apa waeMetu mlebu PCBA, njaluk telung dokumen iki:
SertifikasiYurisdiksiYang DiverifikasiUL 924USAcahaya darurat lan peralatan listrikNFPA 101 (Kode Keamanan Urip)USAI Durasi pencahayaan (90 mnt) lan wektu transferCSA C22.2 No. 141KanadaPeralatan lampu daruratRoHS 3 (2015/863/EU)Bahan mbebayani EU
Pènget:A PCBA tanpa tandha UL katon ing lapisan silkscreen meh mesthi uncertified. Inspektur lapangan bisa gagal kabeh bangunan kanggo iki.
Indikator Mutu Produksi
Gunakake dhaptar iki nalika ngevaluasi supplierMetu mlebu PCBA.
- Registrasi Topeng Solder:Misalignment ngirim ora ngluwihi 0,005 inci. Tembaga sing kapapar ing jejak voltase dhuwur minangka bebaya kejut.
- Keterbacaan layar sutra:Kabeh designators komponen (R1, C2, IC1), panandha polaritas, lan nomer file UL kudu cetha diwaca sawise perakitan.
- Komponen liwat Lubang:Konektor baterei lan switch test kudu gelombang-soldered, ora tangan-soldered, kanggo nyegah joints kadhemen.
- Coating Conformal (Opsional):Kanggo panggonan sing lembab (toilet, lawang njaba sing ditutupi ruangan), PCBA mbutuhake lapisan akrilik utawa urethane sing cocog. Goleki finish matte utawa nggilap ing kabeh komponen.
Metu mlebu PCBA FAQs
Ing ngisor iki ana telung pitakonan teknis sing kerep daktampa saka insinyur fasilitas lan spesialis pengadaan.
Q1: Bisa nggunakake PCBA driver LED standar kanggo tandha metu tinimbang Exit Sign PCBA darmabakti?
A:Ora, lan iki sebabe iki mbebayani. Driver LED standar PCBA ora duwe telung sirkuit kritis:
1. Ngalih serep baterei:Pembalap standar ora ndeteksi mundhut daya AC. Tandha metu sampeyan bakal dadi peteng nalika mati, nglanggar NFPA 101 sing mbutuhake 90 menit pencahayaan.
2. Pedhot Tegangan Rendah:Tanpa iki, PCBA bakal terus nguras baterei ing ngisor 5V, ngrusak sel NiCd utawa LiFePO4 kanthi permanen sajrone telung siklus.
3. Antarmuka Tombol Tes:Inspektur bangunan mbutuhake fungsi tes manual. Pembalap standar ora kalebu jalur sinyal iki.
Garis ngisor:Tuku UL 924 kadhaptarMetu mlebu PCBAmung. Tabungan $5 ing papan umum bakal biaya ewonan ing pamriksan sing gagal.
Q2: tandha metu sandi PCBA mbukak panas. LED surem sawise 30 menit ing baterei. Apa sing gagal?
A:Sampeyan duwe masalah degradasi baterei, dudu masalah LED. Punika urutan diagnostik:
1. Priksa Tegangan Pengisian:Kanthi daya AC ditrapake, ukur ing terminal baterei. Sampeyan kudu ndeleng 7.2V nganti 8.4V (kanggo paket NiCd 6V). Yen voltase ngisor 6.5V, sirkuit pangisi daya ing PCBA wis gagal.
2. Tes Kapasitas baterei:Pedhot baterei lan mbukak karo resistor sing ndudohke 200mA. Paket NiCd 6V sing sehat kudu tetep ing ndhuwur 5.4V paling ora 90 menit.
3. Priksa korosi:Baterei NiCd bocor kalium hidroksida sawise 3-5 taun. Sisa kristal putih iki mangan jejak tembaga ing PCBA. Yen sampeyan ndeleng bubuk putih ing endi wae, ganti baterei lan PCBA langsung.
Fix umum:Ganti baterei saben 4 taun, sanajan tandha bisa digunakake. Iki ngalangi mundhut kapasitas didhelikake.
Q3: Kepiye carane aku bisa verifikasi manawa batch 500 papan PCBA tandha metu cocog karo UL tanpa nyoba saben?
A:Sampeyan gumantung ing telung lapisan verifikasi:
1. Layanan Tindak Lanjut UL (FUS):Saben PCBA kadhaptar UL asli asale saka pabrik sing ngidini audit UL sing ora diumumake. Tandha UL ing papan kudu kalebu nomer file (contone, UL E123456). Telusuri nomer iki ing database Product iQ UL. Yen ora katon, tandha kasebut palsu.
2. Cocokake Kode Tanggal:Silkscreen PCBA kudu duwe kode tanggal (format YYWW). Priksa manawa kode tanggal iki cocog karo periode produksi laporan sertifikasi UL. Papan sing digawe ing njaba jendela kasebut ora ditutupi.
3. Tes Rusak Acak:Kanggo saben 500 unit, kurban 2 papan. Bukak lan priksa manawa:
- Rating sekring sing bener (contone, 250V 3A slow-jotosan).
- Isolasi trafo sing tepat (reresik minimal 0,125 inci antarane primer lan sekunder).
- Ora ana substitusi komponen sing ora disetujoni (contone, kapasitor 85 ° C tinimbang 105 ° C).
Tip Pro:Nyuwun "Kabar Otorisasi UL" saka supplier sadurunge mbayar pesenan gedhe.
Ringkesan: Milih Tengen Metu mlebu PCBA
A kualitasMetu mlebu PCBAditetepake dening telung fitur non-negotiable:
1. UL 924 Listingkanthi nomer file sing bisa diverifikasi.
2. Transfer otomatis ing 0.1 detikkanthi pedhot voltase kurang sing tepat.
3. sirkuit pangisian daya batereidirancang kanggo kimia NiCd, NiMH, utawa LiFePO4.
Kanggo manajer fasilitas, prioritasake papan kanthi diagnosis mandiri. Kanggo OEM, mesthi nemtokake 2 oz tembaga ing ngambah daya lan UL 94V-0 laminates. Dokumentasi manufaktur sing wis diverifikasi lan sertifikasi pihak katelu tetep dadi siji-sijine dalan sing bisa dipercaya kanggo kepatuhan kode lan keamanan penghuni.
