Drone PCBA

Deskripsi Produk

Kepiye golek supplier sing apik kanggo papan kontrol Drone PCBA?

Unixplore Electronics minangka sumber sing disenengi kanggo macem-macem PCBA drone komersial buatan China. Produk kasebut regane kompetitif lan dilengkapi layanan sawise adol sing apik. Kajaba iku, dheweke kepengin banget nggawe kemitraan sing saling migunani.

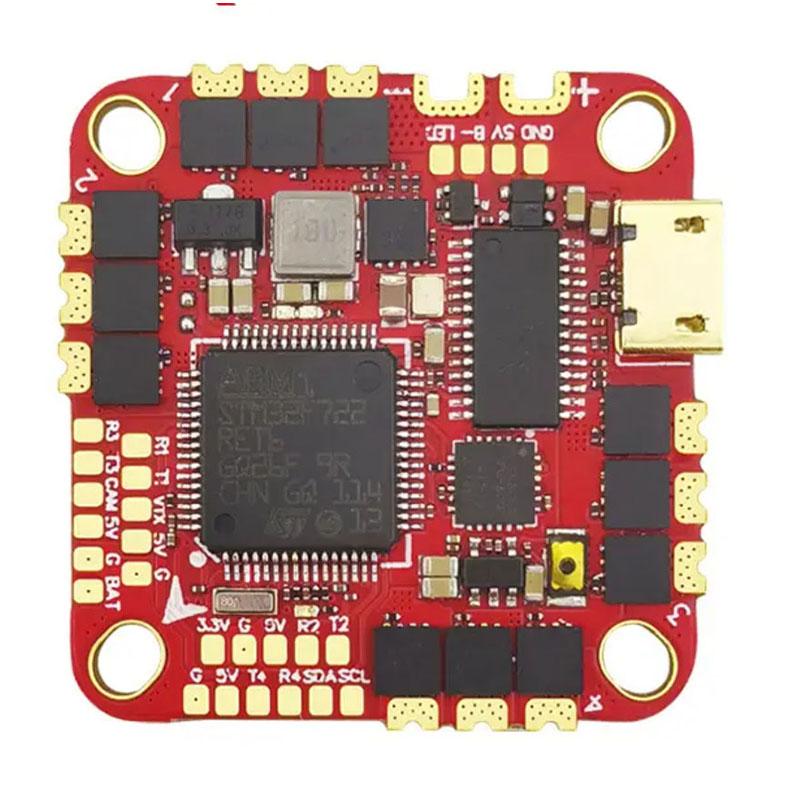

Papan kontrol PCB drone minangka komponen inti kanggo kontrol drone. Ing papan kontrol drone, paramèter kayata misi, nyetel kacepetan penerbangan, dhuwur, lan arah bisa disetel, lan data sing bali dening drone bisa ditampa ing wektu nyata, kayata status penerbangan lan layar shooting.

Umume dipérang dadi rong jinis: kontrol mabur lan kontrol navigasi. PCB kontrol mabur minangka komponen inti drone. Tanggung jawab kanggo ngontrol postur mabur lan lintasan gerakan drone kanggo nggayuh penerbangan sing stabil lan dipercaya. Kontrol pandhu arah tanggung jawab kanggo ngrancang jalur mabur lan titik udara drone kanggo entuk pandhu arah lan perencanaan dalan.

Biasane drone PCBA bakal nggunakake desain modular, sing bisa ngganti lan nganyarke kanthi gampang. Ing wektu sing padha, uga nduweni macem-macem antarmuka, sing bisa nyambungake macem-macem sensor, kamera, GPS lan piranti eksternal liyane kanggo entuk fungsi lan aplikasi sing luwih serbaguna.

Kita kudu nimbang faktor ing ngisor iki nalika milih komponen papan kontrol drone:

Target kinerja:Miturut fungsi lan syarat kinerja drone, pilih komponen sing cocog karo syarat kasebut.
adaptasi lingkungan:Coba suhu kerja, kelembapan, kemampuan anti-gangguan lan kemampuan adaptasi lingkungan liyane saka komponen.
linuwih:Pilih komponen kanthi umur dawa lan stabilitas sing apik kanggo njamin operasi drone sing aman lan stabil.
biaya:Ing premis kinerja marem lan linuwih, pilih komponen biaya cukup.
Kapasitas pasokan:Ngelingi saluran pasokan lan pasokan komponen kanggo njamin produksi lan pangiriman drone.

Unixplore nyedhiyakake layanan turnkey siji-mandeg kanggo proyek EMS sampeyan. Bebas bae kanggo hubungi kita kanggo bangunan Papan, kita bisa nggawe kutipan ing 24 jam sawise kita nampa Panjenenganfile Gerberlandaftar BOM!

Drone PCBA Manufaktur

* File Gerber lan dhaptar BOM sing diwenehake dening klien
* Blank PCB digawe, komponen dituku dening kita
* Fabrikasi PCB kanthi bagean dipasang kanthi lengkap
* 100% Fungsi Diuji OK sadurunge dikirim
* RoHS cecek, proses manufaktur bebas timbal
* Pangiriman cepet, kanthi paket ESD independen
* Layanan manufaktur elektronik siji mandeg kanggo desain PCB, tata letak PCB, pabrik PCB, pengadaan komponen, PCB SMT lan DIP perakitan, pemrograman IC, tes fungsi, kemasan lan pangiriman

Unixplore PCB & Kapabilitas Majelis PCB

Parameter	Kapabilitas
Lapisan	1-40 lapisan
Tipe Majelis	Through-Hole (THT), Surface Mount (SMT), Campuran (THT+SMT)
Ukuran Komponen Minimal	0201(01005 Metrik)
Ukuran Komponen Maksimum	2,0 in x 2,0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Jinis Paket Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, lsp.
Pitch Pad Minimal	0,5 mm (20 mil) kanggo QFP, QFN, 0,8 mm (32 mil) kanggo BGA
Jembar Tilak Minimal	0,10 mm (4 mil)
Minimal Trace Clearance	0,10 mm (4 mil)
Ukuran Bor Minimal	0,15 mm (6 mil)
Ukuran Papan maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan	0,0078 in (0,2 mm) nganti 0,236 in (6 mm)
Materi Papan	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, Frekuensi Dhuwur, FPC, Rigid-Flex, Rogers, lsp.
Lumahing Rampung	OSP, HASL, Flash Gold, ENIG, Gold Finger, lsp.
Jinis Tempel Solder	Timbal utawa Lead-Free
Ketebalan Tembaga	0,5 OZ - 5 OZ
Proses Majelis	Reflow Soldering, Gelombang Soldering, Manual Soldering
Metode Inspeksi	Inspeksi Optik Otomatis (AOI), X-ray, Inspeksi Visual
Metode Pengujian In-House	Tes Fungsional, Tes Probe, Tes Tuwa, Tes Suhu Dhuwur lan Kurang
Wektu Turnaround	Sampling: 24 jam nganti 7 dina, Mass Run: 10 - 30 dina
Standar Majelis PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E kelas ll

Layanan EMS Tambah Nilai Uniexplore

● Layanan pra-program IC kanthi file ing format HEX,ELF lan BIN.
● Perlengkapan uji Fungsi Drone PCBA sing disesuaikan miturut syarat tes klien
● Layanan bangunan kothak kalebu cetakan plastik & logam lan produksi bagean
● lapisan Conformal kalebu lapisan lacquer Milih, epoxy resin pot
● Sabuk kabel lan perakitan kabel
● Déwan produk Rampung kalebu kothak, layar, ngalih membran, Labeling lan karton selaras utawa kothak ritel packing.
● Various tes pihak katelu kanggo PCBA kasedhiya ing request
● Bantuan Sertifikasi Produk

Prosedur Produksi PCBA
